OVERDRIVE & ELECTRONIC CONTROLLED TRANSMISSION

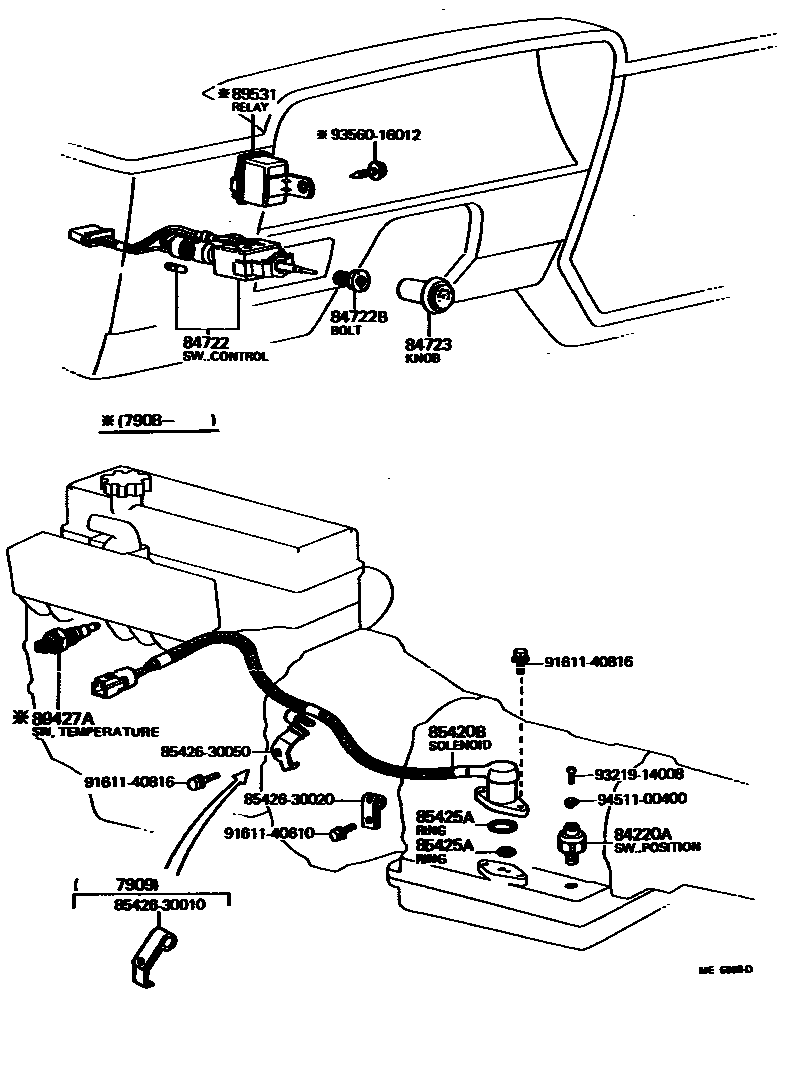

Parts diagram
84220ASWITCH ASSY, TRANSMISSION POSITION INDICATOR
main84220-30050i197708-197711
84722SWITCH, TRANSMISSION CONTROL
main84722-22020i197711-197808
main84722-22021i197808-198008
84722BBOLT, TRANSMISSION CONTROL SWITCH
main90984-01004i197808-198008
main90984-01005i197711-197808
84723KNOB, TRANSMISSION CONTROL SWITCH
main84723-22020i197711-197808
main84723-22021i197808-198008
85420BSOLENOID ASSY, TRANSMISSION
main85420-22030i197711-198008
85425ARING, O (FOR OVERDRIVE SOLENOID)
main90301-11001i197711-198008
ID=11
main90301-23001i197711-198008
ID=23
89427ASWITCH, TEMPERATURE
main89428-14030i197908-198008
89531RELAY, TRANSMISSION CONTROL
main85925-12010i197908-198008
8542630010CLAMP, OVER DRIVE SOLENOID
8542630020CLAMP, OVER DRIVE SOLENOID
8542630050CLAMP, OVER DRIVE SOLENOID
9161140610
9161140816
9321914008
9356016012
9451100400

16 parts on this diagram · 1 diagram in section
