BRAKE BAND & MULTIPLE DISC CLUTCH (ATM)

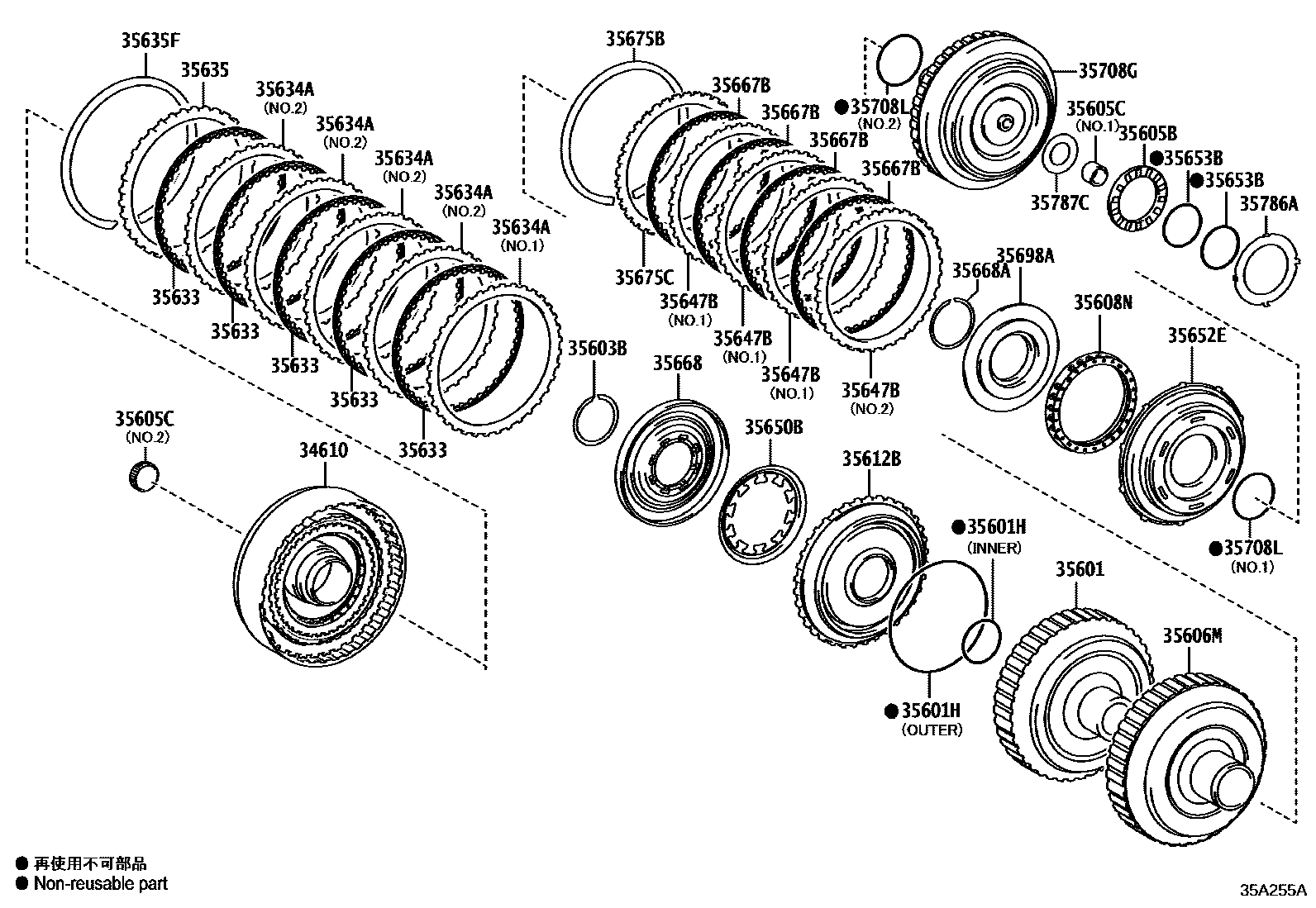

Parts diagram
34610CLUTCH ASSY, C-3 & C-4
main34610-06010i202009-202109
TYPE B:REFER 35-01
main34610-06020i201808-202012
main34610-06030i202101-202109
main34610-33060i202009-202109
TYPE A:REFER 35-01
main34610-48050i202210
TYPE A:REFER 35-01
35601DRUM SUB-ASSY, CLUTCH
main35601-06010i201808-202109
main35601-0R010i202211
(L)
main35601-33010i202211
(J)
main35601-48041i202210
TYPE A:REFER 35-01
main35601-48060i202209-202210
(J),TYPE B:REF.35-01
35601HRING, O(FOR C-1 DRUM)
main90301-99219i202009-202109
T/P B:REF35-01,OUTER,T/P A:REF35-01,OUTER
main90301-99229i202109-202210
T/P B:REF35-01,OUTER
main90302-40001i202109
INNER
main90302-42001i202109-202210
T/P B:SEE35-01,INNER
35603BRING, SHAFT SNAP (FOR FORWARD CLUTCH PISTON)
main90520-44043i202408
(J)
main90520-46015i202210
TYPE A:REFER 35-01
main90520-A0065i202408
(L)
main90520-A0074i202109-202210
TYPE B:REFER 35-01
35605BBEARING, THRUST NEEDLE ROLLER
main90374-47005i202009-202109
TYPE A:REFER 35-01
main90374-50002i202210
TYPE A:REFER 35-01
main90374-A0048i202109
35605CBEARING, NEEDLE ROLLER
main90364-13010i202109
NO.1:REFER ILLUST.
main90364-16011i202210
T/P A:REF.35-01,NO.1
main90364-16012i202109-202210
T/P B:REF.35-01,NO.1
main90364-23006i202009-202109
T/P B:REF.35-01,NO.2,T/P A:REF.35-01,NO.2
main90364-23007i202206
NO.2:REFER ILLUST.
main90364-26008i202109-202205
T/P B:REF.35-01,NO.2
main90364-26009i202206-202210
T/P B:REF.35-01,NO.2
35606MHUB SUB-ASSY, SUN GEAR INPUT
main35606-06040i201808-202109
main35606-0R010i202109
main35606-33040i202009-202109
TYPE A:REFER 35-01
main35606-48020i202210
TYPE A:REFER 35-01
35608NSPRING SUB-ASSY, CLUTCH RETURN W/RETAINER
main3560A-06010i202109-202311
main3560A-06020i201808-202109
main3560A-06030i202311
main3560A-33010i202009-202109
TYPE A:REFER 35-01
main3560A-48010i202210
TYPE A:REFER 35-01
35612BPISTON, FORWARD CLUTCH
main35612-33070i202109
main35612-48020i201808-202109
35633DISC, CLUTCH (FOR FRONT CLUTCH)
main35633-06020×4i202009-202109
TYPE B:REFER 35-01
main35633-06030×5i201808-202109
main35633-33140×4i202009-202109
TYPE A:REFER 35-01
main35633-48030×5i202210
TYPE A:REFER 35-01
35634APLATE, CLUTCH (FOR FORWARD MULTIPLE DISC CLUTCH)
main35634-06030×4i202109
T=1.8
main35634-06040×4i202109-202210
T=1.8,T/P B:REF.35-01,NO.2
main35634-06050i202109-202210
T=1.4,T/P B:REF.35-01,NO.1
main35634-33090×4i202009-202109
T=1.8,TYPE A:REFER 35-01
main35634-48050×4i202210
T=1.8,T/P A:REF.35-01,NO.2
main35634-48060i202210
T=1.4,T/P A:REF.35-01,NO.1
35635FLANGE, FORWARD CLUTCH
main35635-06060i202109
T=4.0,MARK 0
main35635-06070i202009-202109
T=4.1,MARK 1,TYPE B:REFER 35-01
main35635-06080i202109
T=4.2,MARK 2
main35635-06090i202009-202109
T=4.3,MARK 3,TYPE B:REFER 35-01
main35635-06100i202009-202109
T=4.4,MARK 4,TYPE B:REFER 35-01
main35635-06110i202109
T=4.5,MARK 5
main35635-06120i202109
T=4.6,MARK 6
main35635-06130i202109-202210
T=4.3,MARK 0,TYPE B:REFER 35-01
main35635-06140i202109-202210
T=4.4,MARK 1,TYPE B:REFER 35-01
main35635-06150i201808-202109
T=4.5,MARK 2
main35635-06160i202109-202210
T=4.6,MARK 3,TYPE B:REFER 35-01
main35635-06170i202109-202210
T=4.7,MARK 4,TYPE B:REFER 35-01
main35635-06180i202109-202210
T=4.8,MARK 5,TYPE B:REFER 35-01
main35635-06190i202109-202210
T=4.9,MARK 6,TYPE B:REFER 35-01
main35635-06200i201808-202109
T=5.0,MARK 7
main35635-06210i202109-202210
T=5.1,MARK 8,TYPE B:REFER 35-01
main35635-33200i202009-202109
T=4.0,TYPE A:REFER 35-01
main35635-33210i202009-202109
T=4.1,TYPE A:REFER 35-01
main35635-33220i202009-202109
T=4.2,TYPE A:REFER 35-01
main35635-33230i202009-202109
T=4.3,TYPE A:REFER 35-01
main35635-33240i202009-202109
T=4.4,TYPE A:REFER 35-01
main35635-33250i202009-202109
T=4.5,TYPE A:REFER 35-01
main35635-33260i202009-202109
T=4.6,TYPE A:REFER 35-01
main35635-48120i202210
T=4.3,TYPE A:REFER 35-01
main35635-48130i202210
T=4.4,TYPE A:REFER 35-01
main35635-48140i202210
T=4.5,TYPE A:REFER 35-01
main35635-48150i202210
T=4.6,TYPE A:REFER 35-01
main35635-48160i202210
T=4.7,TYPE A:REFER 35-01
main35635-48170i202210
T=4.8,TYPE A:REFER 35-01
main35635-48180i202210
T=4.9,TYPE A:REFER 35-01
main35635-48190i202210
T=5.0,TYPE A:REFER 35-01
main35635-48200i202210
T=5.1,TYPE A:REFER 35-01
35635FRING SNAP (FOR FOWARD CLUTCH FLANGE)
main90520-99188i202210
TYPE A:REFER 35-01
main90520-A0069i202009-202109
TYPE B:REFER 35-01
main90520-A0073i201808-202109
main90521-99194i202009-202109
TYPE A:REFER 35-01
35647BPLATE, CLUTCH, NO.2
main35647-06030×4i202109
main35647-06040×3i201808-202109
NO.1:REFER ILLUST.
main35647-06050i202109-202210
T/P B:REF.35-01,NO.2
main35647-33050×4i202009-202109
TYPE A:REFER 35-01
main35647-48030×3i202210
T/P A:REF.35-01,NO.1
main35647-48040i202210
T/P A:REF.35-01,NO.2
35650BSPRING, COMPRESSION (FOR REAR CLUTCH PISTON RETURN)
main35628-06030i201808-202109
main35628-0R010i202009-202109
TYPE B:REFER 35-01
main35628-33050i202009-202109
TYPE A:REFER 35-01
main35628-48010i202210
TYPE A:REFER 35-01
35652EPISTON, C-2 CLUTCH
main35652-33020i202009-202109
TYPE B:REFER 35-01,TYPE A:REFER 35-01
main35652-48020i201808-202109
35653BRING, DIRECT CLUTCH DRUM OIL SEAL
main35653-33020×2i202009-202109
TYPE B:REFER 35-01,TYPE A:REFER 35-01
main35653-48020×2i202210
TYPE A:REFER 35-01
35667BDISK, CLUTCH, NO.2
main35667-06020×4i202109
main35667-06030×4i201808-202109
main35667-33040×4i202009-202109
TYPE A:REFER 35-01
main35667-48030×4i202210
TYPE A:REFER 35-01
35668BALANCER, CLUTCH, NO.1
main35668-33030i202109
main35668-48020i202210
TYPE A:REFER 35-01
35668ARING, SNAP(FOR CLUTCH BALANCER)
main90520-45038i202009-202109
TYPE B:REFER 35-01,TYPE A:REFER 35-01
main90520-48013i202210
TYPE A:REFER 35-01
main90520-A0081i201808-202109
35675BRING, HOLE SNAP (FOR FORWARD CLUTCH FLANGE)
main90520-99171i202210
TYPE A:REFER 35-01
main90520-A0070i202009-202109
TYPE B:REFER 35-01
main90520-A0080i202109-202210
TYPE B:REFER 35-01
main90521-99195i202009-202109
TYPE A:REFER 35-01
35675CFLANGE, DIRECT CLUTCH
main35675-06070i202009-202109
T=3.6,MARK A,TYPE B:REFER 35-01
main35675-06080i202109
T=3.7,MARK B
main35675-06090i202009-202109
T=3.8,MARK C,TYPE B:REFER 35-01
main35675-06100i202109
T=3.9,MARK D
main35675-06110i202109
T=4.0,MARK E
main35675-06120i202009-202109
T=4.1,MARK F,TYPE B:REFER 35-01
main35675-06130i202109
T=4.2,MARK G
main35675-06140i202109-202210
T=3.6,MARK 0,TYPE B:REFER 35-01
main35675-06150i202109-202210
T=3.7,MARK 1,TYPE B:REFER 35-01
main35675-06160i201808-202109
T=3.8,MARK 2
main35675-06170i202109-202210
T=3.9,MARK 3,TYPE B:REFER 35-01
main35675-06180i201808-202109
T=4.0,MARK 4
main35675-06190i201808-202109
T=4.1,MARK 5
main35675-06200i201808-202109
T=4.2,MARK 6
main35675-33140i202009-202109
T=3.6,TYPE A:REFER 35-01
main35675-33150i202009-202109
T=3.7,TYPE A:REFER 35-01
main35675-33160i202009-202109
T=3.8,TYPE A:REFER 35-01
main35675-33170i202009-202109
T=3.9,TYPE A:REFER 35-01
main35675-33180i202009-202109
T=4.0,TYPE A:REFER 35-01
main35675-33190i202009-202109
T=4.1,TYPE A:REFER 35-01
main35675-33200i202009-202109
T=4.2,TYPE A:REFER 35-01
main35675-48370i202210
T=3.6,MARK 0,TYPE A:REFER 35-01
main35675-48380i202210
T=3.7,MARK 1,TYPE A:REFER 35-01
main35675-48390i202210
T=3.8,MARK 2,TYPE A:REFER 35-01
main35675-48400i202210
T=3.9,MARK 3,TYPE A:REFER 35-01
main35675-48410i202210
T=4.0,MARK 4,TYPE A:REFER 35-01
main35675-48420i202210
T=4.1,MARK 5,TYPE A:REFER 35-01
main35675-48430i202210
T=4.2,MARK 6,TYPE A:REFER 35-01
35698ABALANCER, C-2 CLUTCH
main35698-33010i202109
main35698-48020i202210
TYPE A:REFER 35-01
35708GSHAFT SUB-ASSY, INTERMEDIATE
main35708-06030i201808-202109
main35708-0R010i202009-202109
TYPE B:REFER 35-01
main35708-33070i202303
(J)
main35708-48041i202210
TYPE A:REFER 35-01
35708LRING, O (FOR INTERMEDIATE SHAFT)
main90301-45007i202009-202109
T/P B:REF.35-01,NO.1,T/P A:REF.35-01,NO.1
main90301-45008i202009-202109
T/P B:REF.35-01,NO.2,T/P A:REF.35-01,NO.2
main90301-47008i202210
T/P A:REF.35-01,NO.2
main90301-50004i202210
T/P A:REF.35-01,NO.1
main90301-A0069i201808-202109
NO.2:REFER ILLUST.
main90301-A0070i201808-202109
NO.1:REFER ILLUST.
35786ARACE, THRUST BEARING, NO.1
main35786-06020i202109
main35786-33020i202009-202109
TYPE A:REFER 35-01
main35786-48020i202109-202210
TYPE B:REFER 35-01
35787CRACE, THRUST BEARING, NO.2
main35787-06020i202109
main35787-33030i202009-202109
TYPE A:REFER 35-01
main35787-48030i202210
TYPE A:REFER 35-01

27 parts on this diagram · 2 diagrams in section
