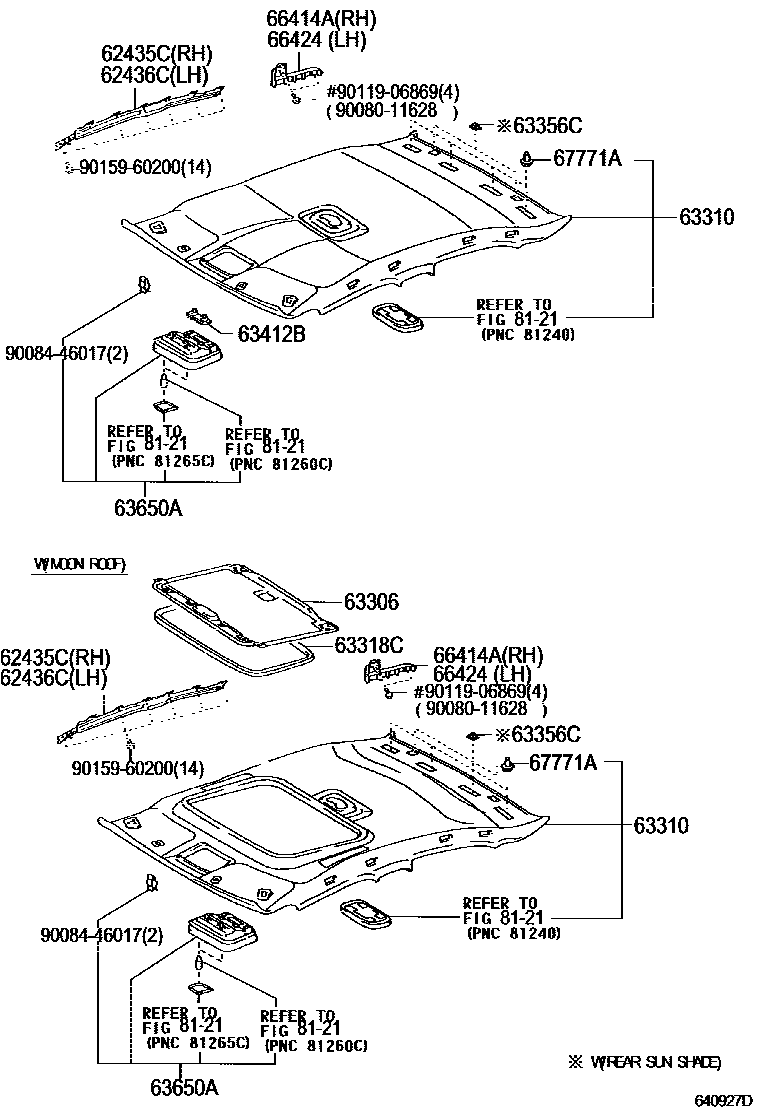

ROOF HEADLINING & SILENCER PAD

0001 1 0002 1

62435CPAD, ROOF SIDE RAIL GARNISH, RH

main62435-33010iACV30,MCV3#..JPP200406

62436CPAD, ROOF SIDE RAIL GARNISH, LH

main62436-33010iACV30,MCV3#..JPP200107-200406

63306TRIM SUB-ASSY, SUNSHADE

main63306-33070-A0iACV30,MCV3#..JPP200107-200406

IVORY,TRIM4#

main63306-33070-B0iACV30,MCV3#..JPP200107-200406

LT.GRAY,TRIM1#

63310HEADLINING ASSY, ROOF

main63310-33380-A0iACV30..JPP..LE;MCV3#..JPP..(LE,SE); ACV30..JPP..SE200107-200308

IVORY,TRIM4#

main63310-33380-B0iACV30..JPP..LE;MCV3#..JPP..(LE,SE); ACV30..JPP..SE200107-200308

LT. GRAY,TRIM1#

main63310-33390-A0iACV30..JPP..SE; MCV3#..JPP;ACV30..JPP..(LE,XLE)200107-200308

W(REAR SUN SHADE),IVORY,TRIM4#

main63310-33390-B0iACV30..JPP..SE; MCV3#..JPP;ACV30..JPP..(LE,XLE)200107-200308

W(REAR SUN SHADE),LT. GRAY,TRIM1#

main63310-33400-A0iACV30..JPP..LE;MCV3#..JPP..(LE,SE); ACV30..JPP..SE200107-200308

W(MOON ROOF),IVORY,TRIM4#

main63310-33400-B0iACV30..JPP..LE;MCV3#..JPP..(LE,SE); ACV30..JPP..SE200107-200308

W(MOON ROOF),LT. GRAY,TRIM1#

main63310-33410-A0iACV30..JPP..SE; MCV3#..JPP;ACV30..JPP..(LE,XLE)200107-200308

W(MOON ROOF & REAR SUN SHADE),IVORY,TRIM4#

main63310-33410-B0iACV30..JPP..SE; MCV3#..JPP;ACV30..JPP..(LE,XLE)200107-200308

W(MOON ROOF & REAR SUN SHADE),LT. GRAY,TRIM1#

main63310-33931-A1iACV30,MCV30..JPP..(LE,SE)200406

IVORY,TRIM4#

main63310-33931-B2iACV30,MCV3#..JPP..(LE,SE)200308-200406

LT. GRAY,TRIM1#

main63310-33932-A1iACV30,MCV3#..JPP200308-200406

W(REAR SUN SHADE),IVORY,TRIM4#

main63310-33932-B2iACV30,MCV3#..JPP200308-200406

W(REAR SUN SHADE),LT. GRAY,TRIM1#

main63310-33933-A1iACV30,MCV3#..JPP..(LE,SE)200308-200406

W(MOON ROOF),IVORY,TRIM4#

main63310-33933-B2iACV30,MCV3#..JPP..(LE,SE)200308-200406

W(MOON ROOF),LT. GRAY,TRIM1#

main63310-33934-A1iACV30,MCV3#..JPP200308-200406

W(MOON ROOF & REAR SUN SHADE),IVORY,TRIM4#

main63310-33934-B2iACV30,MCV3#..JPP200406

W(MOON ROOF & REAR SUN SHADE),LT. GRAY,TRIM9#

63318CMOULDING, SUN ROOF OPENING TRIM

main63318-33030-A0iACV30..JPP..SE; MCV3#..JPP;ACV30..JPP..(LE,XLE)200107-200308

L=2360,IVORY,TRIM4#

main63318-33030-B0iACV30..JPP..SE; MCV3#..JPP;ACV30..JPP..(LE,XLE)200107-200308

L=2360,LT. GRAY,TRIM1#

main63318-33031-A0iACV30,MCV3#..JPP200406

L=2360,IVORY,TRIM4#

main63318-33031-B0iACV30,MCV3#..JPP200308-200406

L=2360,LT. GRAY,TRIM1#

63356CHOLDER, SUNSHADE TRIM

main63356-22010-A0×2iACV30..JPP..SE; MCV3#..JPP;ACV30..JPP..(LE,XLE)200107-200406

IVORY,TRIM4#

main63356-22010-B1×2iACV30..JPP..SE; MCV3#..JPP;ACV30..JPP..(LE,XLE)200107-200406

LT.GRAY,TRIM1#

63412BRETAINER, ROOF CONSOLE

main63412-33010iACV30..JPP;MCV30..JPP..LE200406

63650ABOX ASSY, ROOF CONSOLE

main63650-AA060-A0iACV30..JPP..LE;MCV3#..JPP..(LE,SE); ACV30..JPP..SE200107-200406

IVORY,TRIM4#

main63650-AA060-B0iACV30..JPP..LE;MCV3#..JPP..(LE,SE); ACV30..JPP..SE200107-200406

LT.GRAY,TRIM1#

main63650-AA070-A0iACV30..JPP..LE;MCV3#..JPP..(LE,SE); ACV30..JPP..SE200107-200406

W(MOON ROOF),IVORY,TRIM4#

main63650-AA070-B0iACV30..JPP..LE;MCV3#..JPP..(LE,SE); ACV30..JPP..SE200107-200406

W(MOON ROOF),LT.GRAY,TRIM1#

main63650-AA080-A0iACV30..JPP..SE; MCV3#..JPP;ACV30..JPP..(LE,XLE)200107-200406

W(GARAGE DOOR OPENER),IVORY,TRIM4#

main63650-AA080-B0iACV30..JPP..SE; MCV3#..JPP;ACV30..JPP..(LE,XLE)200107-200406

W(GARAGE DOOR OPENER),LT.GRAY,TRIM1#

main63650-AA090-A0iACV30..JPP..SE; MCV3#..JPP;ACV30..JPP..(LE,XLE)200107-200406

W(GARAGE DOOR OPENER & MOON ROOF),IVORY,TRIM4#

main63650-AA090-B0iACV30..JPP..SE; MCV3#..JPP;ACV30..JPP..(LE,XLE)200107-200406

W(GARAGE DOOR OPENER & MOON ROOF),LT.GRAY,TRIM1#

66414ASPACER, SIDE RAIL, REAR RH

main66414-33010iACV30,MCV3#..JPP200107-200406

67771ARETAINER, ROOF HEADLINING

main67771-12040×4iACV30..JPP..SE; MCV3#..JPP;ACV30..JPP..(LE,XLE)200107-200308

8121INTERIOR LAMP

→ Go to FIG 81-21

9008011628

main90080-11628

9008446017

main90084-46017

9011906869

main90119-06869

9015960200

main90159-60200

15 parts on this diagram · 2 diagrams in section
