BRAKE BAND & MULTIPLE DISC CLUTCH (ATM)

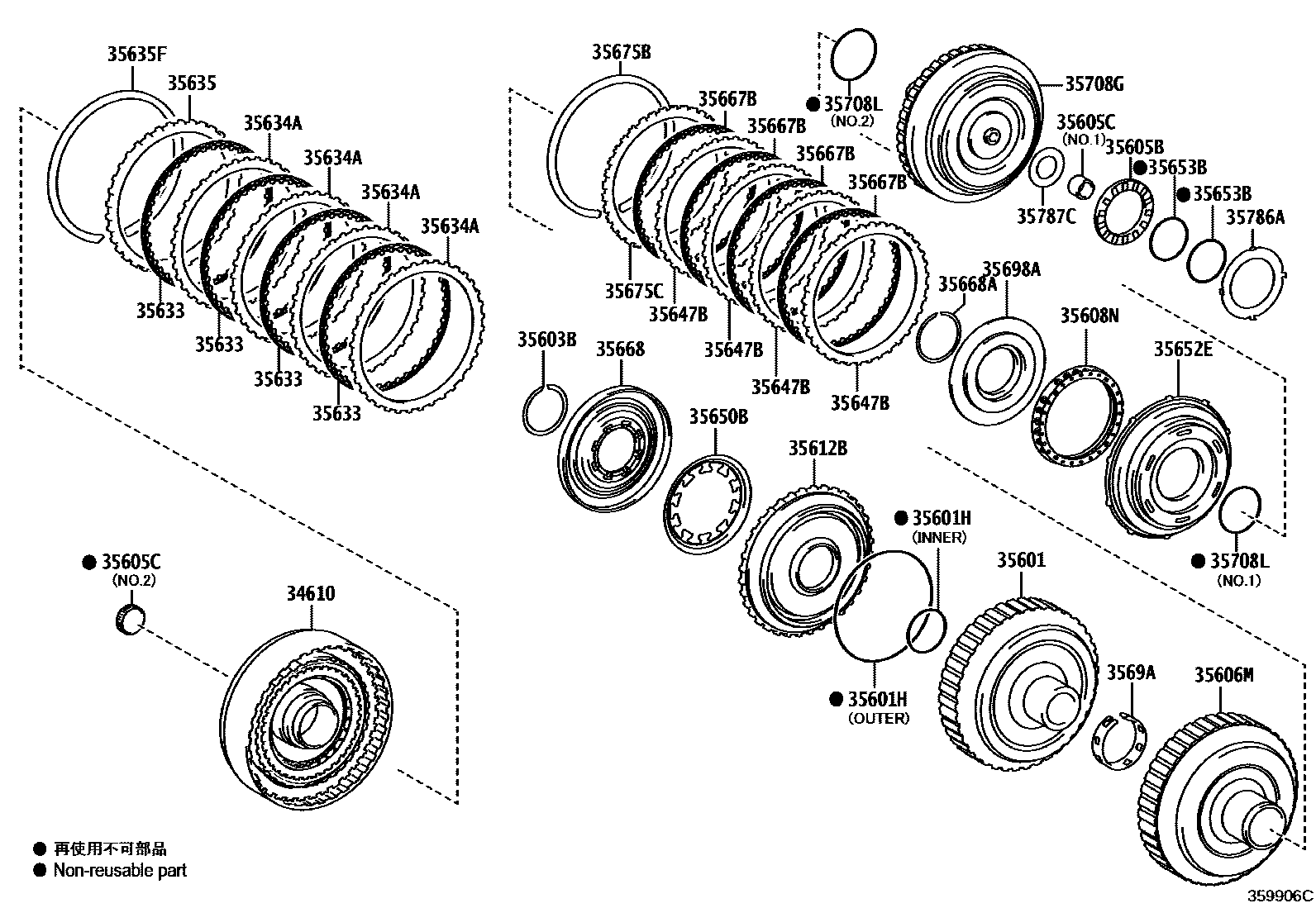

Parts diagram
34610CLUTCH ASSY, C-3 & C-4
main34610-06010i202010
TYPE B:REFER 35-01; TYPE C:REFER 35-01
main34610-06030i202012-202210
TYPE C:REFER 35-01
main34610-33060i201706-202010
TYPE D:REFER 35-01
main34610-48030i202010-202012
TYPE A:REFER 35-01
main34610-48050i202101
TYPE A:REFER 35-01
35601DRUM SUB-ASSY, CLUTCH
main35601-06010i202012-202210
(L)
main35601-0R010i202003-202010
(L)
main35601-33010i201706-202010
(J)
main35601-48041i202006-202010
35601HRING, O(FOR C-1 DRUM)
main90301-99219i202003-202010
OUTER
main90301-99229i202006-202010
OUTER
main90302-40001i201706-202010
INNER
main90302-42001i201706-202004
INNER
35603BRING, SHAFT SNAP (FOR FORWARD CLUTCH PISTON)
main90520-44043i202003-202010
(J)
main90520-46015i201706-202004
main90520-A0065i202010
(L)
main90520-A0074i202012-202210
(L)
35605BBEARING, THRUST NEEDLE ROLLER
main90374-47005i202010
(J)
main90374-50002i202010
main90374-A0048i201706-202010
(L)
35605CBEARING, NEEDLE ROLLER
main90364-13010i202010
NO.1
main90364-16011i202010
T/P A:SEE 35-01,NO.1
main90364-16012i201706-202004
NO.1
main90364-23006i201706-202010
NO.2
main90364-23007i202206
NO.2
main90364-26007i202010-202205
T/P A:SEE 35-01,NO.2
main90364-26008i202012-202205
T/P C:SEE 35-01,NO.2
main90364-26009i202206-202210
T/P C:SEE 35-01,NO.2
35606MHUB SUB-ASSY, SUN GEAR INPUT
main35606-06031i202010-202207
TYPE C:REFER 35-01
main35606-06032i202208
TYPE C:REFER 35-01
main35606-06040i202012-202210
TYPE C:REFER 35-01
main35606-0R010i202003-202010
TYPE B:REFER 35-01
main35606-33030i202010
TMC:REFER 35-01
main35606-33040i202003-202010
TYPE A:REFER 35-01
main35606-48010i201706-202004
main35606-48020i202006-202010
35608NSPRING SUB-ASSY, CLUTCH RETURN W/RETAINER
main3560A-06010i202010-202310
TYPE B:REFER 35-01; TYPE C:REFER 35-01
main3560A-06020i202012-202210
(L)
main3560A-06030i202311
TYPE B:REFER 35-01; TYPE C:REFER 35-01
main3560A-33010i202010
TYPE A:REFER 35-01; TYPE D:REFER 35-01
main3560A-48010i202010
(J)
35612BPISTON, FORWARD CLUTCH
main35612-33070i201706-202010
main35612-48020i202006-202010
35633DISC, CLUTCH (FOR FRONT CLUTCH)
main35633-06020×4i202010
(L)
main35633-06030×5i202012-202210
(L)
main35633-33140×4i201706-202010
(J)
main35633-48030×5i202010
(J)
35634APLATE, CLUTCH (FOR FORWARD MULTIPLE DISC CLUTCH)
main35634-06030×4i202003-202010
T=1.8,(L)
main35634-06040×4i202012-202210
T=1.8,(L),NO.2
main35634-06050i202012-202210
T=1.4,(L),NO.1
main35634-33090×4i201706-202010
T=1.8,(J)
main35634-48050×4i201706-202004
T=1.8,NO.2
main35634-48060i202010
T=1.4,(J),NO.1
35635FLANGE, FORWARD CLUTCH
main35635-06060i201706-202010
T=4.0,MARK 0,(L)
main35635-06070i201706-202010
T=4.1,MARK 1,(L)
main35635-06080i201706-202010
T=4.2,MARK 2,(L)
main35635-06090i202003-202010
T=4.3,MARK 3,(L)
main35635-06100i202003-202010
T=4.4,MARK 4,(L)
main35635-06110i202010
T=4.5,MARK 5,(L)
main35635-06120i202010
T=4.6,MARK 6,(L)
main35635-06130i202012-202210
T=4.3,MARK 0,(L)
main35635-06140i202012-202210
T=4.4,MARK 1,(L)
main35635-06150i202012-202210
T=4.5,MARK 2,(L)
main35635-06160i202012-202210
T=4.6,MARK 3,(L)
main35635-06170i202012-202210
T=4.7,MARK 4,(L)
main35635-06180i202012-202210
T=4.8,MARK 5,(L)
main35635-06190i202012-202210
T=4.9,MARK 6,(L)
main35635-06200i202012-202210
T=5.0,MARK 7,(L)
main35635-06210i202012-202210
T=5.1,MARK 8,(L)
main35635-33200i202003-202010
T=4.0,(J)
main35635-33210i202003-202010
T=4.1,(J)
main35635-33220i202003-202010
T=4.2,(J)
main35635-33230i202003-202010
T=4.3,(J)
main35635-33240i202003-202010
T=4.4,(J)
main35635-33250i202003-202010
T=4.5,(J)
main35635-33260i202003-202010
T=4.6,(J)
main35635-48120i202006-202010
T=4.3
main35635-48130i202006-202010
T=4.4
main35635-48140i202010
T=4.5,(J)
main35635-48150i202010
T=4.6,(J)
main35635-48160i202010
T=4.7,(J)
main35635-48170i202010
T=4.8,(J)
main35635-48180i202010
T=4.9,(J)
main35635-48190i201706-202004
T=5.0
main35635-48200i202010
T=5.1,(J)
35635FRING SNAP (FOR FOWARD CLUTCH FLANGE)
main90520-99188i202010
TYPE A:REFER 35-01
main90520-A0069i202003-202010
(L)
main90520-A0073i202012-202210
TYPE C:REFER 35-01
main90521-99194i201706-202010
(J)
35647BPLATE, CLUTCH, NO.2
main35647-06030×4i202010
(L)
main35647-06040×3i202012-202210
(L),NO.1
main35647-06050i202012-202210
(L),NO.2
main35647-33050×4i202003-202010
(J)
main35647-48030×3i201706-202004
NO.1
main35647-48040i201706-202004
NO.2
35650BSPRING, COMPRESSION (FOR REAR CLUTCH PISTON RETURN)
main35628-06020i201706-201807
(L)
main35628-06030i202012-202210
(L)
main35628-0R010i201807-202010
(L)
main35628-33050i202003-202010
(J)
main35628-48010i201706-202004
35652EPISTON, C-2 CLUTCH
main35652-33020i201706-202010
main35652-48020i202010
35653BRING, DIRECT CLUTCH DRUM OIL SEAL
main35653-33020×2i201706-202010
main35653-48020×2i202010
35667BDISK, CLUTCH, NO.2
main35667-06020×4i201706-202010
(L)
main35667-06030×4i202012-202210
(L)
main35667-33040×4i202003-202010
(J)
main35667-48030×4i201706-202004
35668BALANCER, CLUTCH, NO.1
main35668-33030i201706-202010
main35668-48020i201706-202004
35668ARING, SNAP(FOR CLUTCH BALANCER)
main90520-45038i202003-202010
(J),(L)
main90520-48013i201706-202004
main90520-A0066i201706-202010
(L)
main90520-A0081i202012-202210
(L)
35675BRING, HOLE SNAP (FOR FORWARD CLUTCH FLANGE)
main90520-99171i202010
TYPE A:REFER 35-01
main90520-A0070i202003-202010
(L)
main90520-A0080i202012-202210
TYPE C:REFER 35-01
main90521-99195i202010
(J)
35675CFLANGE, DIRECT CLUTCH
main35675-06070i202010
T=3.6,MARK A,TYPE B:REFER 35-01; T=3.6,MARK A,TYPE C:REFER 35-01
main35675-06080i202010
T=3.7,MARK B,TYPE B:REFER 35-01; T=3.7,MARK B,TYPE C:REFER 35-01
main35675-06090i202010
T=3.8,MARK C,TYPE B:REFER 35-01; T=3.8,MARK C,TYPE C:REFER 35-01
main35675-06100i202010
T=3.9,MARK D,TYPE B:REFER 35-01; T=3.9,MARK D,TYPE C:REFER 35-01
main35675-06110i202010
T=4.0,MARK E,TYPE B:REFER 35-01; T=4.0,MARK E,TYPE C:REFER 35-01
main35675-06120i202010
T=4.1,MARK F,TYPE B:REFER 35-01; T=4.1,MARK F,TYPE C:REFER 35-01
main35675-06130i202010
T=4.2,MARK G,TYPE B:REFER 35-01; T=4.2,MARK G,TYPE C:REFER 35-01
main35675-06140i202012-202210
T=3.6,MARK 0,TYPE C:REFER 35-01
main35675-06150i202012-202210
T=3.7,MARK 1,TYPE C:REFER 35-01
main35675-06160i202012-202210
T=3.8,MARK 2,TYPE C:REFER 35-01
main35675-06170i202012-202210
T=3.9,MARK 3,TYPE C:REFER 35-01
main35675-06180i202012-202210
T=4.0,MARK 4,TYPE C:REFER 35-01
main35675-06190i202012-202210
T=4.1,MARK 5,TYPE C:REFER 35-01
main35675-06200i202012-202210
T=4.2,MARK 6,TYPE C:REFER 35-01
main35675-33070i201706-202010
T=3.6,MARK A,TYPE D:REFER 35-01
main35675-33080i202010
T=3.7,MARK B,TYPE D:REFER 35-01
main35675-33090i202010
T=3.8,MARK C,TYPE D:REFER 35-01
main35675-33100i201706-202010
T=3.9,MARK D,TYPE D:REFER 35-01
main35675-33110i202010
T=4.0,MARK E,TYPE D:REFER 35-01
main35675-33120i201706-202010
T=4.1,MARK F,TYPE D:REFER 35-01
main35675-33130i202010
T=4.2,MARK G,TYPE D:REFER 35-01
main35675-33140i201809-202010
T=3.6,TYPE A:REFER 35-01
main35675-33150i201809-202010
T=3.7,TYPE A:REFER 35-01
main35675-33160i201809-202010
T=3.8,TYPE A:REFER 35-01
main35675-33170i201809-202010
T=3.9,TYPE A:REFER 35-01
main35675-33180i201809-202010
T=4.0,TYPE A:REFER 35-01
main35675-33190i202010
T=4.1,TYPE A:REFER 35-01
main35675-33200i202003-202010
T=4.2,TYPE A:REFER 35-01
main35675-48210i201706-202004
T=3.6,MARK 0
main35675-48220i201706-202004
T=3.7,MARK 1
main35675-48230i201706-202004
T=3.8,MARK 2
main35675-48240i201706-202004
T=3.9,MARK 3
main35675-48250i201706-202004
T=4.0,MARK 4
main35675-48260i201706-202004
T=4.1,MARK 5
main35675-48270i201706-202004
T=4.2,MARK 6
main35675-48370i202006-202010
T=3.6,MARK 0
main35675-48380i202006-202010
T=3.7,MARK 1
main35675-48390i202006-202010
T=3.8,MARK 2
main35675-48400i202006-202010
T=3.9,MARK 3
main35675-48410i202010
T=4.0,MARK 4,TYPE A:REFER 35-01
main35675-48420i202010
T=4.1,MARK 5,TYPE A:REFER 35-01
main35675-48430i202010
T=4.2,MARK 6,TYPE A:REFER 35-01
35698ABALANCER, C-2 CLUTCH
main35698-33010i202003-202010
main35698-48020i202010
3569ARING, CLUTCH DRUM TOLERANCE
main3569A-33010i201706-202010
35708GSHAFT SUB-ASSY, INTERMEDIATE
main35708-06021i201706-201801
TYPE C:REFER 35-01
main35708-06022i202010
TYPE C:REFER 35-01
main35708-06030i202012-202210
TYPE C:REFER 35-01
main35708-0R010i202303
(J),TYPE B:REF.35-01
main35708-33060i202010
TYPE D:REFER 35-01
main35708-33070i202010
TYPE A:REFER 35-01
main35708-48031i201706-202004
main35708-48041i202010
TYPE A:REFER 35-01
35708LRING, O (FOR INTERMEDIATE SHAFT)
main90301-45007i202010
NO.1; NO.1,(J)
main90301-45008i202010
NO.2; NO.2,(J)
main90301-47008i202006-202010
NO.1
main90301-50004i201706-202004
NO.2
main90301-A0066i202010
NO.1,(L)
main90301-A0067i202010
NO.2,(L)
main90301-A0069i202012-202210
(L),NO.2
main90301-A0070i202012-202210
(L),NO.1
35786ARACE, THRUST BEARING, NO.1
main35786-06020i202010
(L)
main35786-33020i202010
(J)
main35786-48020i202006-202010
35787CRACE, THRUST BEARING, NO.2
main35787-06020i202010
(L)
main35787-33030i202003-202010
(J)
main35787-48030i202006-202010

28 parts on this diagram · 2 diagrams in section
