FRONT DOOR LOCK & HANDLE

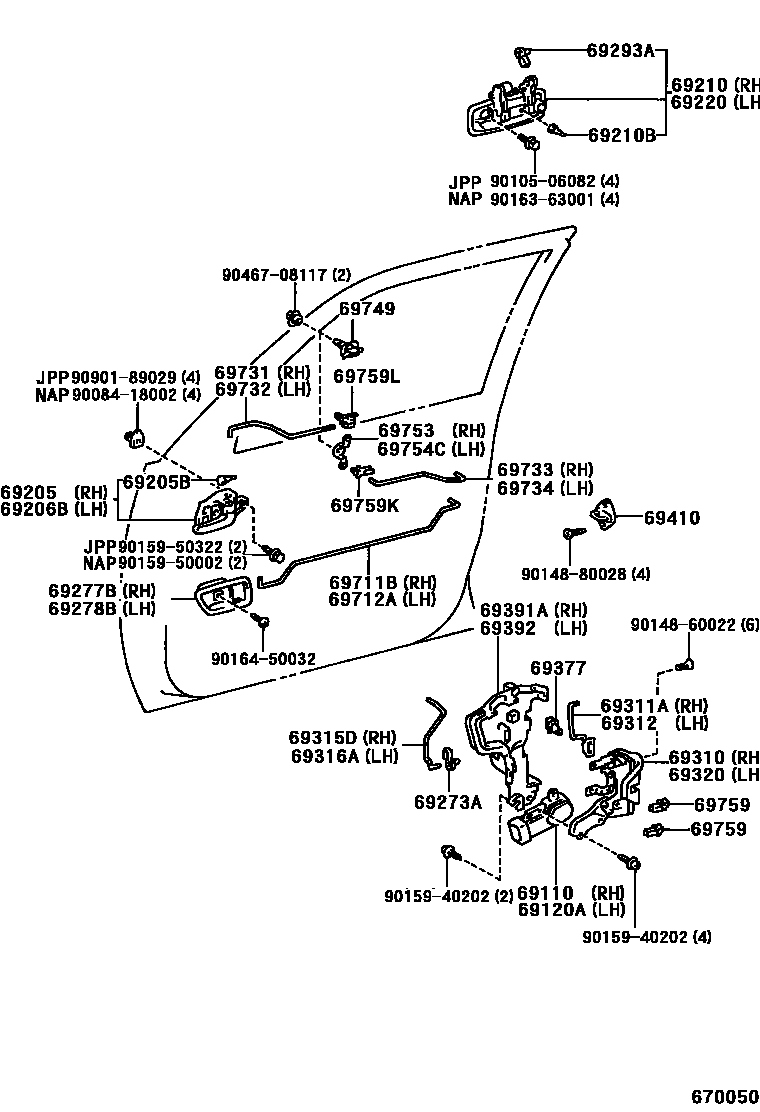

Parts diagram
69110ACTUATOR ASSY, FRONT DOOR LOCK, RH
main69110-AA010i199607
69120AACTUATOR ASSY, FRONT DOOR LOCK, LH
main69120-AA010i199607
69205HANDLE SUB-ASSY, FRONT DOOR INSIDE, RH
main69205-AA010-B0i199607
BLUE GRAY,TRIM1#
main69205-AA010-E0i199607
MD.OAK,TRIM4#
main69205-AA010-G0i199607
SAGE,TRIM6#
69205BCUSHION(FOR FRONT DOOR INSIDE HANDLE)
main90080-54005×2i199607
69206BHANDLE SUB-ASSY, FRONT DOOR INSIDE, LH
main69206-AA010-B0i199607
BLUE GRAY,TRIM1#
main69206-AA010-E0i199607
MD.OAK,TRIM4#
main69206-AA010-G0i199607
SAGE,TRIM6#
69210HANDLE ASSY, FRONT DOOR, OUTSIDE RH
main69210-AA010-A0i199607
SUPER WHITE 2,040
main69210-AA010-B0i199607
GRAY M.M.,1B2
main69210-AA010-B1i199908
DK.GRAY M.M.,1C6
main69210-AA010-B2i199908
SLVER ME.,1C8
main69210-AA010-C0i199607
BLACK,202
main69210-AA010-D0i199607-199808
RED MM,3K4
main69210-AA010-D1i199607-199808
MAGENTA MC.,3L3
main69210-AA010-D2i199808
DK.RED MC.,3N6
main69210-AA010-E0i199607
BEIGE ME.,4M9
main69210-AA010-E1i199808-199908
BEIGE M.M.,4N7
main69210-AA010-G0i199607-199808
DK.GREEN M.M.,6P2
main69210-AA010-G1i199808
GREEN MC.,6R1
main69210-AA010-J0i199607-199908
DK.BLUE M.M.,8L3
main69210-AA010-J1i199908-200008
BLUE M.M.,8N4
main69210-AA010-J2i199908
BLUE M.M.,8N7
main69210-AA010-K0i199607-199908
GRAYISH PURPLE M.M.,930
main69210-AA010-K1i199607-199908
LT.PURPLE ME.OP.,931
69210BCUSHION(FOR FRONT DOOR OUTSIDE HANDLE)
main90080-54005×4i199607
69220HANDLE ASSY, FRONT DOOR OUTSIDE, LH
main69220-AA010-A0i199607
SUPER WHITE 2,040
main69220-AA010-B0i199607
GRAY M.M.,1B2
main69220-AA010-B1i199908
DK.GRAY M.M.,1C6
main69220-AA010-B2i199908
SLVER ME.,1C8
main69220-AA010-C0i199607
BLACK,202
main69220-AA010-D0i199607-199808
RED MM,3K4
main69220-AA010-D1i199607-199808
MAGENTA MC.,3L3
main69220-AA010-D2i199808
DK.RED MC.,3N6
main69220-AA010-E0i199607
BEIGE ME.,4M9
main69220-AA010-E1i199808-199908
BEIGE M.M.,4N7
main69220-AA010-G0i199607-199808
DK.GREEN M.M.,6P2
main69220-AA010-G1i199808
GREEN MC.,6R1
main69220-AA010-J0i199607-199908
DK.BLUE M.M.,8L3
main69220-AA010-J1i199908-200008
BLUE M.M.,8N4
main69220-AA010-J2i199908
BLUE M.M.,8N7
main69220-AA010-K0i199607-199908
GRAYISH PURPLE M.M.,930
main69220-AA010-K1i199607-199908
LT.PURPLE ME.OP.,931
69273ASNAP, DOOR INSIDE HANDLE ROD(FOR FRONT DOOR)
main69759-24060×2i199607
GRAY
main69759-AA050×2i199607
NATURAL
69277BBEZEL, FRONT DOOR INSIDE HANDLE, RH
main69277-AA010-B0i199607
BLUE GRAY,TRIM1#
main69277-AA010-E0i199607
MD.OAK,TRIM4#
main69277-AA010-G0i199607
SAGE,TRIM6#
69278BBEZEL, FRONT DOOR INSIDE HANDLE, LH
main69278-AA010-B0i199607
BLUE GRAY,TRIM1#
main69278-AA010-E0i199607
MD.OAK,TRIM4#
main69278-AA010-G0i199607
SAGE,TRIM6#
69293ASNAP, FRONT DOOR OUTSIDE HANDLE
main69293-01050i199607
RH
main69293-01060i199607
LH
69310LOCK ASSY, FRONT DOOR, RH
main69303-AA010i199908
W(POWER DOOR LOCK)
main69303-AA020i199607
main69303-AA030i199607-199908
W(THEFT-DETERRENT SYSTEM)
69311AROD, FRONT DOOR LOCK OPEN, RH
main69311-AA020i199607
69312ROD, FRONT DOOR LOCK OPEN, LH
main69312-AA020i199607
69315DLINK, FRONT DOOR OUTSIDE LOCKING, RH
main69315-AA030i199607
69316ALINK, FRONT DOOR OUTSIDE LOCKING, LH
main69316-AA030i199607
69320LOCK ASSY, FRONT DOOR, LH
main69304-AA010i199908
W(POWER DOOR LOCK)
main69304-AA020i199607
main69304-AA030i199607-199908
W(THEFT-DETERRENT SYSTEM)
69377SNAP, FRONT DOOR LOCK CONTROL ROD
main69759-AA060i199607
RH
main69759-AA070i199607
LH
69391ACOVER, FRONT DOOR LOCK, OUTER RH
main69391-AA010i199607
W(POWER DOOR LOCK)
main69391-AA020i199607
69392COVER, FRONT DOOR LOCK, OUTER LH
main69392-AA010i199607
W(POWER DOOR LOCK)
main69392-AA020i199607
69410PLATE ASSY, FRONT DOOR LOCK STRIKER
main69410-AA020×2i199607
69711BLINK, FRONT DOOR LOCK REMOTE CONTROL, RH
main69711-AA020i199607
69712ALINK, FRONT DOOR LOCK REMOTE CONTROL, LH
main69712-AA020i199607
69731LINK, FRONT DOOR INSIDE LOCKING, NO.1 RH
main69731-AA020i199607
69732LINK, FRONT DOOR INSIDE LOCKING, NO.1 LH
main69732-AA020i199607
69733LINK, FRONT DOOR INSIDE LOCKING, RH
main69733-AA020i199607
69734LINK, FRONT DOOR INSIDE LOCKING, LH
main69734-AA020i199607
69749CLAMP, FRONT DOOR LOCK LINK
main69749-32030×2i199607
69753BELLCRANK, DOOR LOCK CONTROL, RH
main69753-AA020i199607
69754CBELLCRANK, DOOR LOCK CONTROL, LH
main69753-AA020i199607
69759SNAP, DOOR LOCK CONTROL LINK, NO.1
main69759-24050×2i199607-199908
GREEN
69759KSNAP, DOOR LOCK CONTROL LINK
main69759-AA030×2i199607
RH
main69759-AA040×2i199607
LH
69759LSNAP, DOOR LOCK CONTROL LINK
main69759-AC010×2i199607
9008418002
9010506082
9014860022
9014880028
9015940202
9015950002
9015950322
9016363001
9016450032
9046708117
9090189029

45 parts on this diagram · 1 diagram in section
