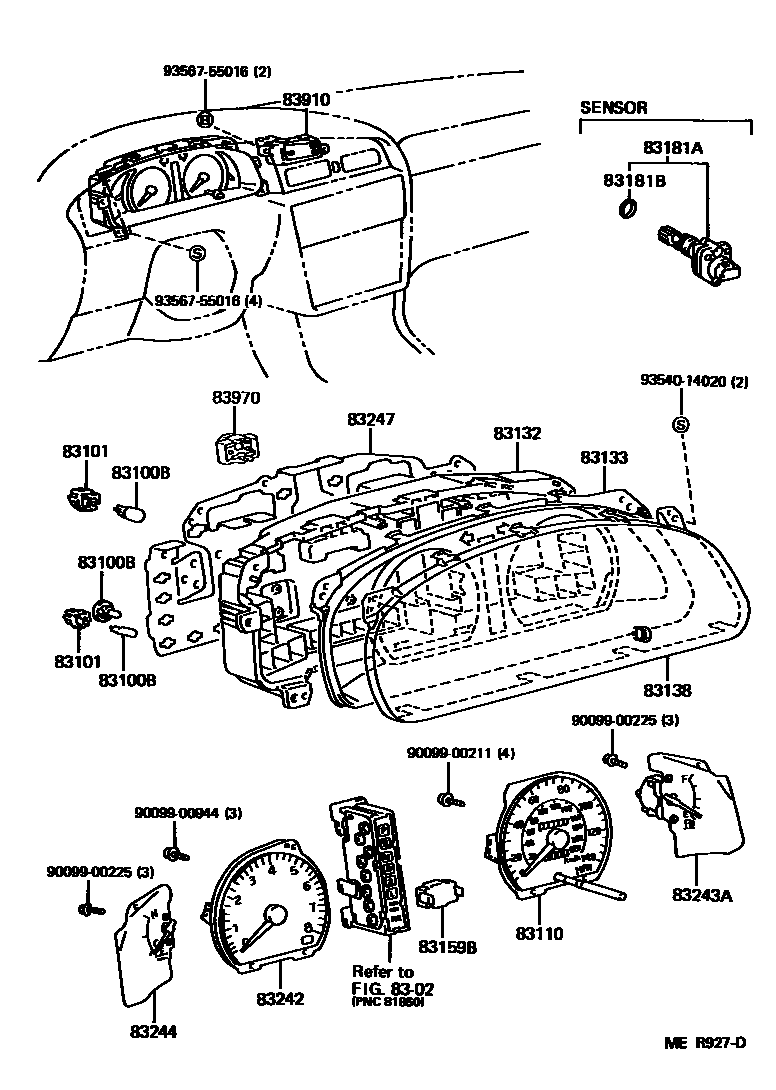

METER

0001 1 0002 1

8302INDICATOR

→ Go to FIG 83-02

83100BBULB, COMBINATION METER, NO.1

main83101-20080iSXV10,VCV10..JPP199303-199308

12V 1.4W,W(SOCKET)

main83109-30070iSXV10..JPP..ATM..DX..CND199308-199402

14V 2.0W,W/O SOCKET

main83119-24290×4iMCV10,SXV10,VCV10..JPP199106-199608

14V 3.78W

main83119-24310iMCV10,SXV10,VCV10..JPP199106-199608

14V 2.0W

main83119-24330iSXV10,VCV10..JPP199106-199303

14V 2.0W

main83119-32010iSXV10..JPP;VCV10..JPP..DX..USA;VCV10..JPP..ATM..(LE,XLE); VCV10..JPP..DX..CND199106-199108

14V 3.0W

main90981-11018×10iSXV10,VCV10..JPP..ATM..DX..CND; SXV10..JPP..ATM..DX..USA; SXV10..JPP..ATM..DX..USA;SXV10,VCV10..JPP..ATM..(LE,SE,XLE); VCV10..JPP..DX;SXV10..JPP..DX..CND;SXV10..JPP..MTM..USA;SXV10,VCV10..JPP..MTM..(LE,SE)199106-199303

12V 1.2W W/O SOCKET

83101SOCKET SUB-ASSY, COMBINATION METER BULB

main83101-14030×4iMCV10,SXV10..JPP; SXV10..JPP..LE199408-199608

14V 3.78W; 14V 3.78W BULB

main83101-14040×10iSXV10..JPP..ATM..DX..CND; SXV10..JPP..ATM..DX..USA; SXV10..JPP..ATM..DX..USA;SXV10..JPP..ATM..(LE,XLE); SXV10..JPP..DX..CND;SXV10..JPP..MTM..LE;SXV10..JPP..MTM..USA; VCV10..JPP..ATM..(LE,SE,XLE)..USA; VCV10..JPP..ATM..LE..CND; VCV10..JPP..DX..CND; VCV10..JPP..DX..CND;VCV10..JPP..MTM..CND; VCV10..JPP..DX..USA;VCV10..JPP..MTM..USA199106-199303

OD=11.3 BLACK; OD=11.3BLACK; OD=11.3BLACK,TOSHIBA

main83101-32020iSXV10..JPP..(LE,XLE)..USA; SXV10..JPP..CND;MCV10,VCV10..JPP;SXV10..JPP..DX..USA199106-199408

0D=12.2 BLUE; OD=12.2 BLUE

83110SPEEDOMETER ASSY

main83110-33010iMCV10,SXV10,VCV10..JPP..USA199106-199608

main83110-33020iSXV10..JPP..LE;MCV10..JPP..XLE199408-199608

BRAZIL SPEC

83132CASE, COMBINATION METER

main83132-33070iMCV10,SXV10,VCV10..JPP199106-199608

83133PLATE, COMBINATION METER, NO.1

main83133-33030iSXV10,VCV10..JPP..ATM..DX..CND199106-199308

W(POWER WINDOW)

main83133-33050iSXV10..JPP199408-199608

83138GLASS, SPEEDOMETER

main83138-33030iMCV10,SXV10,VCV10..JPP199106-199608

83159BRELAY ASSY, METER

main83159-22170iMCV10,SXV10,VCV10..JPP199106-199608

83181ASENSOR, SPEEDOMETER

main83181-12020iVCV10..JPP..ATM199106-199308

main83181-12030iSXV10..JPP..MTM199106-199408

main83181-12040iMCV10,SXV10..JPP..ATM199106-199608

main83181-12050iVCV10..JPP..MTM199106-199308

main83181-32030iSXV10..JPP..MTM199408-199506

83181BRING, O (FOR SPEEDOMETER SENSOR)

main96711-24018iMCV10,SXV10..JPP199106-199608

main96711-24030iVCV10..JPP199106-199308

83242TACHOMETER ASSY, ENGINE

main83242-33010iVCV10..JPP..USA199106-199308

main83242-33030iSXV10..JPP..USA199106-199608

main83242-33050iVCV10..JPP..XLE199209-199308

KM/MILE

main83242-33070iSXV10..JPP..LE..USA199209-199309

KM/MILE

main83242-33330iMCV10..JPP..USA199308-199608

main83242-33350iMCV10..JPP..XLE199309-199401

KM/MILE

83243AGAUGE SUB-ASSY, FUEL RECEIVER

main83243-33030iMCV10,SXV10,VCV10..JPP199106-199608

83244GAUGE SUB-ASSY, WATER TEMPERATURE RECEIVER

main83244-33030iSXV10,VCV10..JPP199106-199308

main83244-33190iMCV10,SXV10..JPP199308-199608

main83244-33270iSXV10..JPP..LE;MCV10..JPP..XLE199408-199608

BRAZIL SPEC

83247PLATE, METER CIRCUIT

main83247-33110iSXV10,VCV10..JPP..ATM..DX..CND199106-199308

W(POWER WINDOW)

main83247-33130iSXV10..JPP..ATM..DX..USA199106-199608

main83247-33150iSXV10..JPP..ATM..DX..USA; VCV10..JPP..DX;SXV10..JPP..DX..CND;SXV10..JPP..MTM..USA;SXV10,VCV10..JPP..MTM..(LE,SE)199106-199608

W(CRUISE CONTROL) OR W(*66)

83910CLOCK ASSY

main83910-06010iMCV10,SXV10..JPP199308-199408

BORG

main83910-06011iMCV10,SXV10..JPP199408-199608

BORG

main83910-33010iSXV10,VCV10..JPP199106-199308

main83910-33011iMCV10,SXV10..JPP199408-199608

JECO

83970BUZZER ASSY, REVERSE WARNING

main83970-12020iMCV10..JPP;SXV10,VCV10..JPP..ATM..DX..CND;SXV10,VCV10..JPP..ATM..(LE,SE,XLE)199106-199309

9009900211

main90099-00211

9009900225

main90099-00225

9009900944

main90099-00944

9354014020

main93540-14020

9356755016

main93567-55016

21 parts on this diagram · 2 diagrams in section
