CLEARANCE & BACK SONAR

0001 1 0002 1 0003 1

5252FRONT BUMPER & BUMPER STAY

→ Go to FIG 52-52

5253REAR BUMPER & BUMPER STAY

→ Go to FIG 52-53

84490ASWITCH ASSY, BACK SONAR OR CLEARANCE SONAR

main84490-60010iURJ202,UZJ200..AX,ZX200709-201201

main84490-60020iURJ202..AX,ZX201201-201501

main84490-60021iURJ202..AX,ZX201502-201508

main84490-60040iURJ202..AX,ZX201508-202104

89340ACOMPUTER ASSY, CLEARANCE WARNING

main89340-60020iUZJ200200709-200905

main89340-60140supersedes 89340-60130iURJ202..AX,ZX201508-202104

89341ASENSOR, ULTRASONIC, NO.1

main89341-33160-A2×2iURJ202..AX; URJ202..AX,ZX200709-201201

main89341-33160-B4×2iURJ202..AX; URJ202..AX,ZX200709-201201

main89341-33160-B5×2iURJ202..AX; URJ202..AX,ZX200709-201201

main89341-33160-C0×2iURJ202..AX; URJ202..AX,ZX200709-201201

main89341-33160-D2×2iURJ202..AX; URJ202..AX,ZX200709-201201

main89341-33160-F1×2iURJ202..AX; URJ202..AX,ZX200709-201201

main89341-33160-G2×2supersedes 89341-33190-G1iURJ202..AX; URJ202..AX,ZX200709-201201

main89341-33190-A1×6iURJ202..AX,ZX201201-201508

WHITE PEARL CS.,070

main89341-33190-B0×6iURJ202..AX,ZX201201-201508

SILVER ME.,1F7

main89341-33190-B1×6iURJ202..AX,ZX201201-201508

GRAY ME.,1G3

main89341-33190-C0×6iURJ202..AX,ZX201201-201508

ATTITUDE BLACK MC.,218

main89341-33190-C2×6iURJ202..AX,ZX201201-201508

BLACK,202

main89341-33190-D1×6iURJ202..AX,ZX201201-201508

DK. RED M.M.,3Q3

main89341-33190-E4×6iURJ202..AX,ZX201201-201508

BEIGE M.M.,4R3

main89341-33190-G1×6iURJ202..AX; URJ202..ZX201201-201508

89341BSENSOR, ULTRASONIC, NO.2

main89341-33140-A2×2iURJ202..AX; URJ202..AX,ZX200709-201201

main89341-33140-B4×2iURJ202..AX; URJ202..AX,ZX200709-201201

main89341-33140-B5×2iURJ202..AX; URJ202..AX,ZX200709-201201

main89341-33140-C0×2iURJ202..AX; URJ202..AX,ZX200709-201201

main89341-33140-D2×2iURJ202..AX; URJ202..AX,ZX200709-201201

main89341-33140-F1×2iURJ202..AX; URJ202..AX,ZX200709-201201

main89341-33140-G2×2iURJ202..AX; URJ202..AX,ZX200709-201201

89341CSENSOR, ULTRASONIC, NO.3

main89341-28450-A1×2iURJ202..AX; URJ202..AX,ZX200709-201010

main89341-28450-B0×2iURJ202..AX; URJ202..AX,ZX200709-201010

main89341-28450-B3×2iURJ202..AX; URJ202..AX,ZX200709-201010

main89341-28450-C0×2iURJ202..AX; URJ202..AX,ZX200709-201010

main89341-28450-D0×2iURJ202..AX; URJ202..AX,ZX200709-201010

main89341-28450-F1×2iURJ202..AX; URJ202..AX,ZX200709-201010

main89341-28450-G0×2iURJ202..AX; URJ202..AX,ZX200709-201010

main89341-28451-A1×2iURJ202..AX; URJ202..AX,ZX201011-201201

main89341-28451-B0×2iURJ202..AX; URJ202..AX,ZX201011-201201

main89341-28451-B3×2iURJ202..AX; URJ202..AX,ZX201011-201201

main89341-28451-C0×2iURJ202..AX; URJ202..AX,ZX201011-201201

main89341-28451-D0×2iURJ202..AX; URJ202..AX,ZX201011-201201

main89341-28451-F1×2iURJ202..AX; URJ202..AX,ZX201011-201201

main89341-28451-G0×2iURJ202..AX; URJ202..AX,ZX201011-201201

89343CBUZZER, CLEARANCE WARNING, NO.1

main89343-30010iURJ202..AX,ZX200709-201201

main89343-48010iURJ202..AX,ZX201508-202104

main89343-72010iURJ202..AX,ZX201201-201508

89348DCLIP, ULTRASONIC SENSOR

main89348-33090×2iUZJ200200709-200905

9015950311

main90159-50311

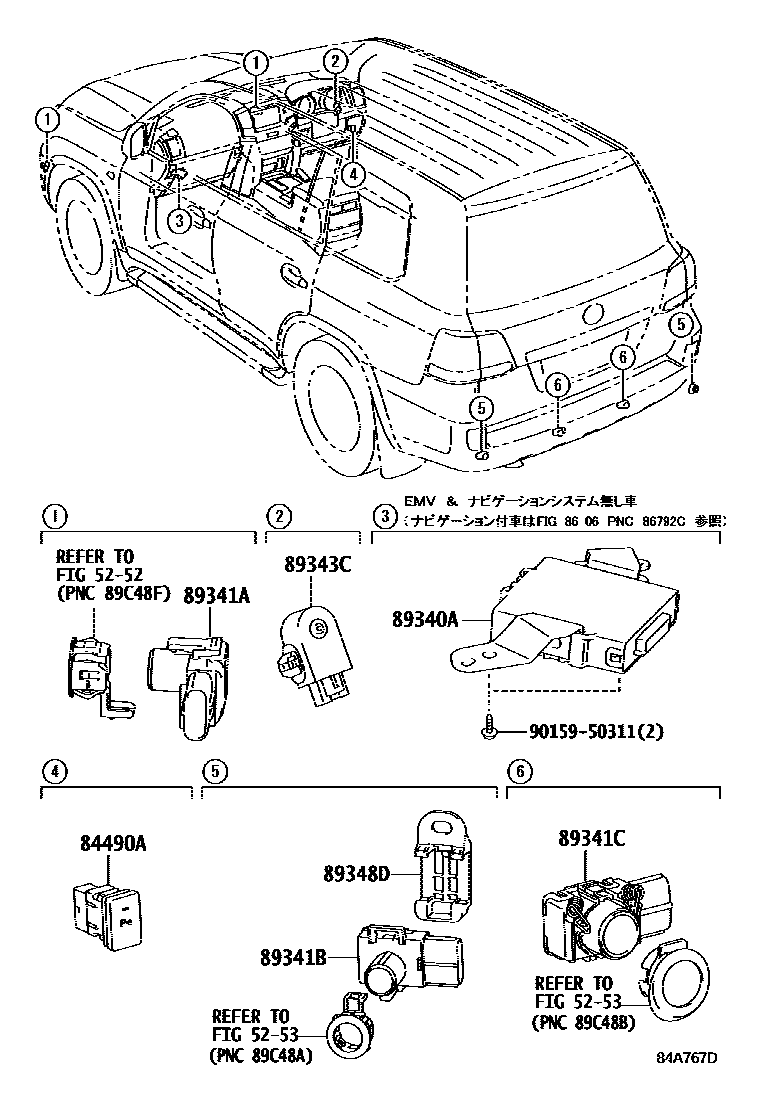

10 parts on this diagram · 3 diagrams in section
