TORQUE CONVERTER, FRONT OIL PUMP & CHAIN (ATM)

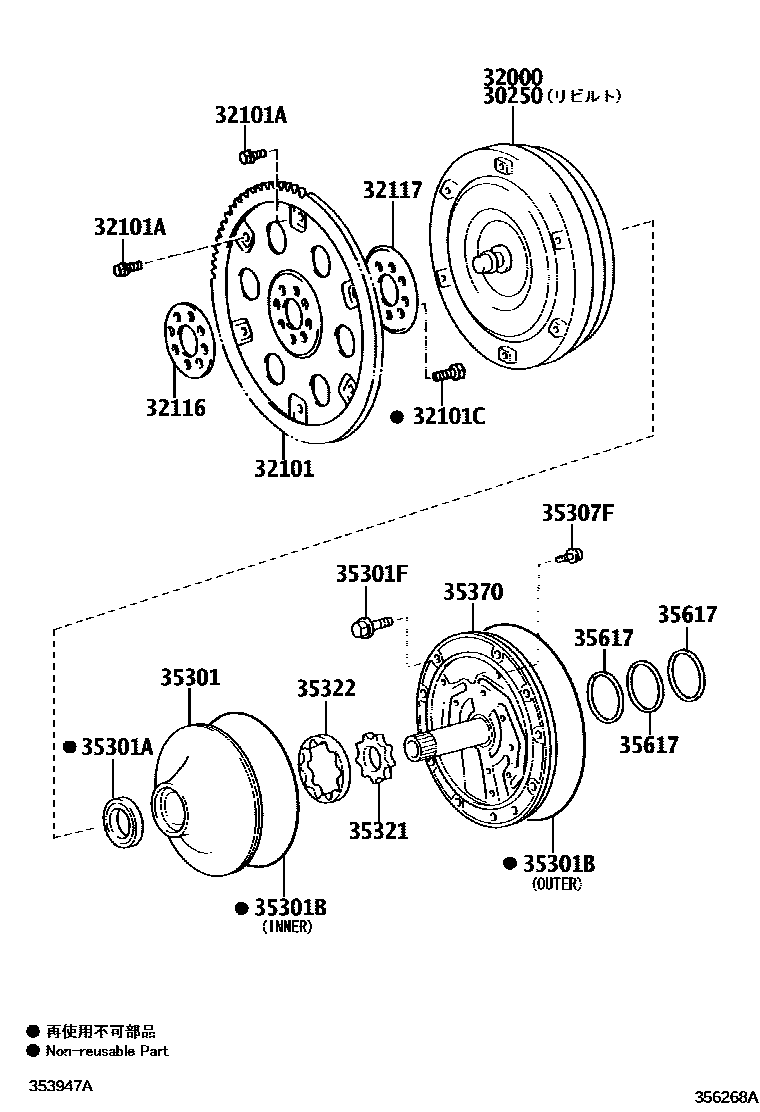

Parts diagram
30250CONVERTER ASSY, TORQUE, REBUILT
main30250-60280i200709-200905
main30250-60330i201201-201508
32000CONVERTER ASSY, TORQUE
main32000-60280i200709-200905
main32000-60330i201201-201508
32101GEAR SUB-ASSY, DRIVE PLATE & RING
main32101-50010i200709-200905
main32101-50021i200905-201201
32101ABOLT(FOR DRIVE PLATE & TORQUE CONVERTER SETTING)
main90105-10551i201201-201508
main90105-10552×5i200905-201201
main90119-09026i200709-200905
main90119-09027×5i200709-200905
32101CBOLT, HEXAGON(FOR DRIVE PLATE SETTING)
main90910-02129×10i201201-201508
main90910-A2002×8i200709-200905
32116SPACER, DRIVE PLATE, FRONT
main32116-50010i200709-200905
32117SPACER, DRIVE PLATE, REAR
main32117-34010i200905-201201
main32117-50010i200709-200905
35301BODY SUB-ASSY, FRONT OIL PUMP
main35301-0C030i200905-201201
main35301-0C040i201305-201508
main35301-60030i200709-200905
35301ASEAL, OIL (FOR FRONT OIL PUMP)
main90311-38083i200709-200905
main90311-45032i201508-202104
35301BRING, O (FOR FRONT OIL PUMP BODY)
main90301-99139i200709-200905
main90301-99148i200709-200905
main90301-99175i201201-201508
main90301-99178i201201-201508
35301FBOLT (FOR FRONT OIL PUMP SETTING)
main90105-08065×10i201201-201508
main90105-08451×10i200709-200905
35307FBOLT (FOR STATOR SHAFT)
main90148-60079×14i200709-200905
35321GEAR, FRONT OIL PUMP DRIVE
main35321-0C080i201508-202104
main35321-0C090i201201-201508
main35321-0C100i200905-201201
main35321-0C110i201201-201508
main35321-0C120i201508-202104
main35321-0C130i201508-202104
main35321-0C140i200905-201201
main35321-50010i200709-200905
main35321-50020i200709-200905
main35321-50030i200709-200905
main35321-50040i200709-200905
main35321-50050i200709-200905
main35321-50060i200709-200905
main35321-50070i200709-200905
35322GEAR, FRONT OIL PUMP DRIVEN
main35322-0C080i201508-202104
main35322-0C090i200905-201201
main35322-0C100i201201-201508
main35322-0C110i201508-202104
main35322-0C120i201201-201508
main35322-0C130i200905-201201
main35322-0C140i200905-201201
main35322-50010i200709-200905
main35322-50020i200709-200905
main35322-50030i200709-200905
main35322-50040i200709-200905
main35322-50050i200709-200905
main35322-50060i200709-200905
main35322-50070i200709-200905
35370SHAFT ASSY, STATOR
main35370-0C020i201201-201305
main35370-0C030i201508-202104
main35370-50030i200709-200905
35617RING, CLUTCH DRUM OIL SEAL
main35617-50030×3i200709-200905

16 parts on this diagram · 2 diagrams in section
