RADIATOR & WATER OUTLET

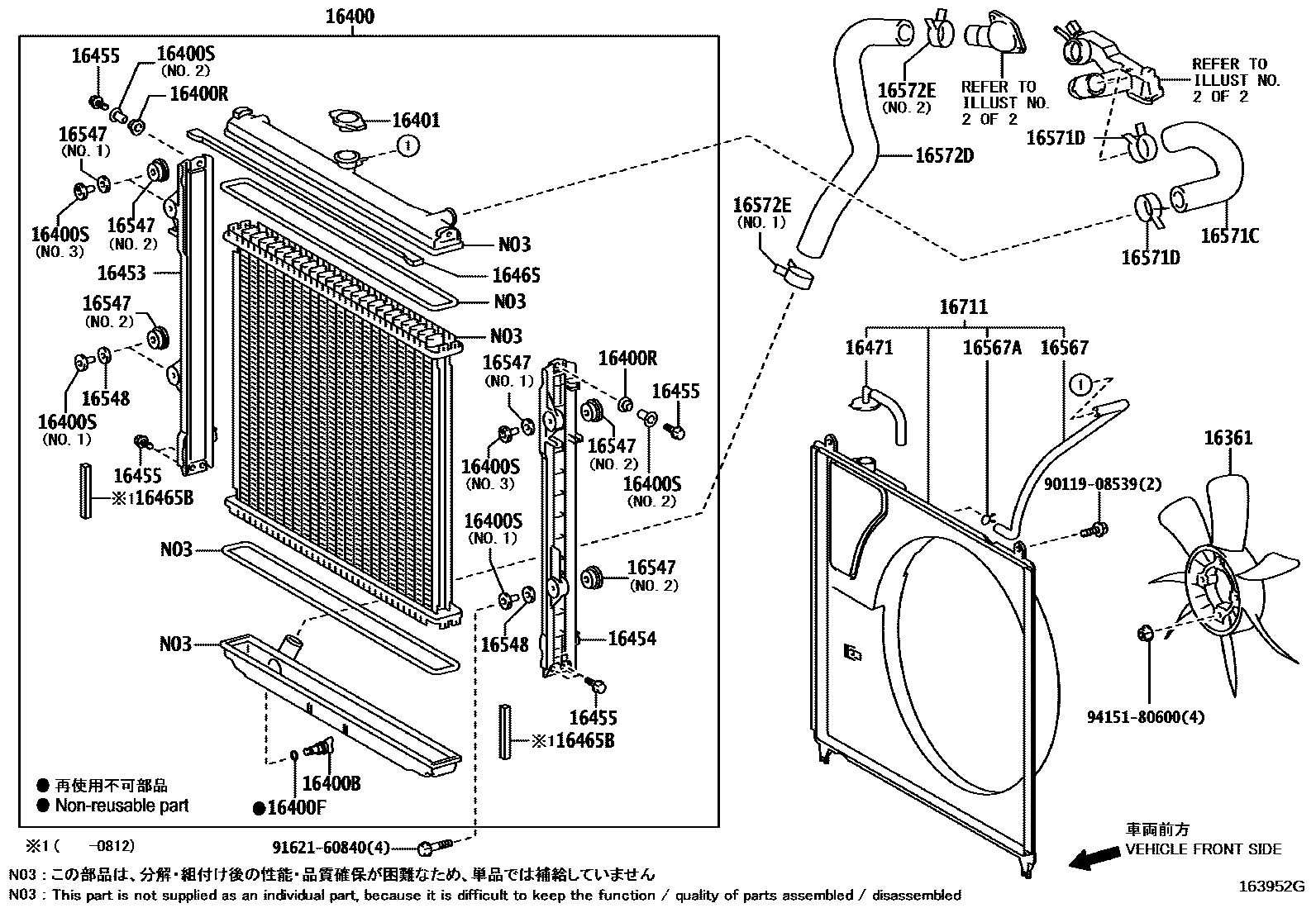

Parts diagram
16361FAN
main16361-38020i201508-202104
main16361-50110i200709-200905
16400RADIATOR ASSY
main16400-50370i200709-200905
main16400-50371i201508-201607
main16400-50372i201608-202104
16400BPLUG, RADIATOR DRAIN COCK
main16417-30170i201508-202104
16400FPACKING(FOR RADIATOR DRAIN COCK)
main16418-15520i201201-201508
16400RBUSHING(FOR RADIATOR)
main16444-50370×2i200709-200905
16400SCOLLAR(FOR RADIATOR)
main16445-31570×2i200709-200905
main16445-50370×2i200709-200905
main16445-50380×2i200709-200905
16401CAP SUB-ASSY, RADIATOR
main16401-17010i201608-202104
main16401-50370i200709-200905
main16401-50371i201201-201508
16453PLATE, RADIATOR SIDE
main16453-50370i200709-201201
16454PLATE, RADIATOR SIDE
main16454-50370i201201-201508
16455BOLT, RADIATOR SIDE SUPPORT PLATE
main16455-50370×6i200709-200905
16465PACKING, RADIATOR
main16465-50370i200709-200905
16465BPACKING, RADIATOR, NO.2
main16466-50370×2i200709-200812
16471CAP SUB-ASSY, RESERVE TANK
main16405-50080i201201-201508
16547BUSH, RADIATOR SUPPORT, NO.1
main16547-50370×2i200709-200905
main16547-50380×4i200709-201009
main16547-50381×4i201201-201508
16548BUSH, RADIATOR SUPPORT, NO.2
main16548-50370×2i200709-200905
16567HOSE(FOR RADIATOR RESERVE TANK)
main16477-50220i201508-202104
16567ACLIP(FOR RADIATOR RESERVE TANK HOSE)
main90466-11001i200709-200905
16571CHOSE, RADIATOR, NO.1
main16571-38080i201201-201508
main16571-50240i200709-200905
16571DCLIP, RADIATOR HOSE, NO.1
main96136-54801×2i201508-202104
16572DHOSE, RADIATOR, NO.2
main16572-38130i201201-201508
main16572-38131i201808-202104
main16572-50220i200709-200905
16572ECLIP, RADIATOR HOSE, NO.2
main90467-43002i201201-201508
main96136-54801i201508-202104
16711SHROUD, FAN
main16711-38120i201508-202104
main16711-50220i200709-200905
9011908539
9162160840
9415180600

25 parts on this diagram · 5 diagrams in section
