WIRING & CLAMP

0001 1�������� 1/2 0002 1�������� 2/2 0003 1�������� 1/2 0004 1�������� 2/2 0005 1����� 1/2 0006 1����� 2/2 0007 1����� 1/2 0008 1����� 2/2 0009 1������������ 0010 1��� 0011 1���,���� & ��� 0012 1��� 0013 1����� & ������ 0014 1����� & ������ 0015 1���� 1/2 0016 1���� 2/2

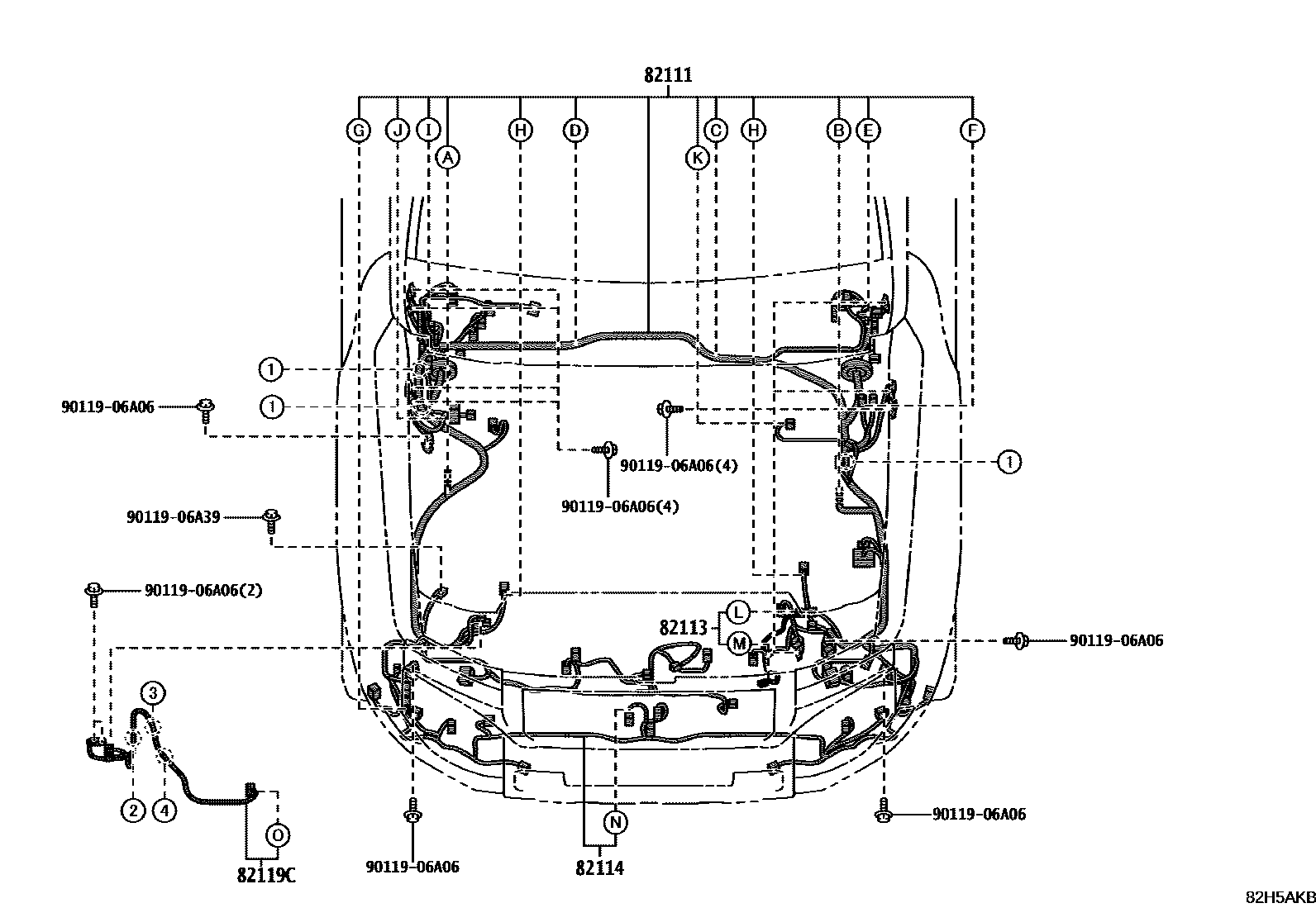

82111WIRE, ENGINE ROOM MAIN

main82115-60D00iTRJ250..R202404

main82115-60E30iGDJ250..R202404

main82111-6B430supersedes 82115-60E40iGDJ250..A,E,F; GDJ250..T202404

main82115-60D10supersedes 82115-60D20iTRJ250..E; TRJ250..T202404

main82115-60D20supersedes 82115-60D10iTRJ250..E; TRJ250..T202404

main82115-60E40supersedes 82111-6B430iGDJ250..A,E,F; GDJ250..T202404

82113WIRE, ENGINE ROOM, NO.3

main82113-60160iGDJ250202404

82114WIRE, ENGINE ROOM, NO.4

main82114-60790iGDJ250,TRJ250..R202404

main82114-60800iGDJ250,TRJ250..A,E,F,T202404

82119CWIRE, ENGINE ROOM, NO.5

main82119-60080iTRJ250202404

main82119-60090iGDJ250202404

9011906A06

main90119-06A06

9011906A39

main90119-06A39

6 parts on this diagram · 16 diagrams in section
