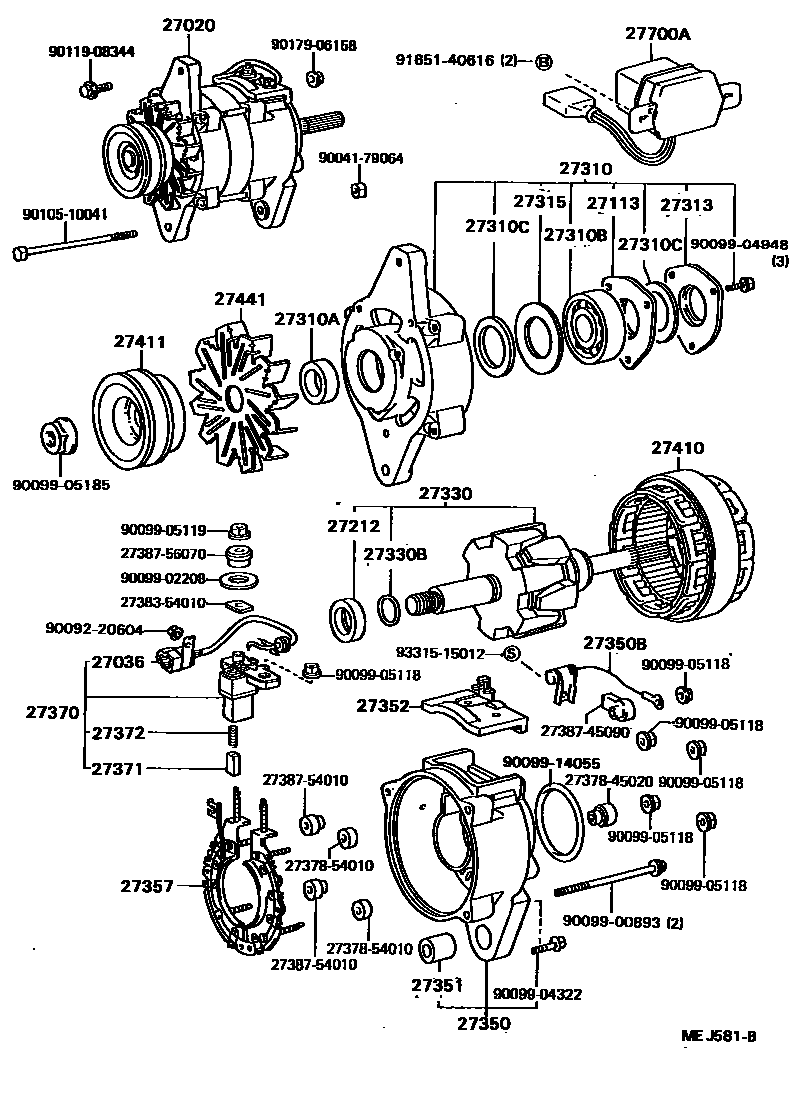

ALTERNATOR

0001 124V 30A 0002 124V 40A

27020ALTERNATOR ASSY

main27020-56370iB,11B,13B#..BU6#,70,8#,9#..CBU,IV3198708-198808

main27020-56432i11B..BU61..WT..IV3;13B..BU82..(T3,T4)..20T..IV3; 13B#..BU85,90..T3..5F..(20T,30T,35T)..IV3; 13B..BU62..(T2,T4)..5F..IV3; 13B..BU62..IV4; 13B..BU62..T3..5F..WT..20T; 13B..BU85..T2..5F..IV3; B..BU60..(T2,T4)..IV3; B..BU60..T3..WT..IV3198801-198804

main27020-56433i11B..BU61..WT..IV3;13B..BU82..(T3,T4)..20T..IV3; 13B#..BU85,90..T3..5F..(20T,30T,35T)..IV3; 13B..BU62..(T2,T4)..5F..IV3; 13B..BU62..IV4; 13B..BU62..T3..5F..WT..20T; 13B..BU85..T2..5F..IV3; B..BU60..(T2,T4)..IV3; B..BU60..T3..WT..IV3198804-198808

27036TERMINAL SUB-ASSY, LEAD WIRE, ALTERNATOR

main27036-56390i11B..BU61..WT..IV3;13B..BU82..(T3,T4)..20T..IV3; 13B#..BU85,90..T3..5F..(20T,30T,35T)..IV3; 13B..BU62..(T2,T4)..5F..IV3; 13B..BU62..IV4; 13B..BU62..T3..5F..WT..20T; 13B..BU85..T2..5F..IV3; B..BU60..(T2,T4)..IV3; B..BU60..T3..WT..IV3198708-198808

24V 40A

main27036-57080iB,11B,13B#..BU6#,70,8#,9#..CBU,IV3198708-198808

12V 30A

27113PLATE, BEARING RETAINER, ALTERNATOR

main27312-57060iB,11B,13B#..BU6#,70,8#,9#..CBU,IV3198708-198808

27212RING, SPACE(FOR ALTERNATOR ROTOR)

main27333-57060iB,11B,13B#..BU6#,70,8#,9#..CBU,IV3198708-198808

27310FRAME ASSY, DRIVE END, ALTERNATOR

main27310-54300i11B..BU61..WT..IV3;13B..BU82..(T3,T4)..20T..IV3; 13B#..BU85,90..T3..5F..(20T,30T,35T)..IV3; 13B..BU62..(T2,T4)..5F..IV3; 13B..BU62..IV4; 13B..BU62..T3..5F..WT..20T; 13B..BU85..T2..5F..IV3; B..BU60..(T2,T4)..IV3; B..BU60..T3..WT..IV3198708-198804

24V 40A

main27310-56110iB,11B,13B#..BU6#,70,8#,9#..CBU,IV3198708-198808

24V 30A

main27310-56430i11B..BU61..WT..IV3;13B..BU82..(T3,T4)..20T..IV3; 13B#..BU85,90..T3..5F..(20T,30T,35T)..IV3; 13B..BU62..(T2,T4)..5F..IV3; 13B..BU62..IV4; 13B..BU62..T3..5F..WT..20T; 13B..BU85..T2..5F..IV3; B..BU60..(T2,T4)..IV3; B..BU60..T3..WT..IV3198804-198808

24V 40A

27310ACOLLAR OR NUT(FOR ALTERNATOR DRIVE END FRAME)

main27412-57060iB,11B,13B#..BU6#,70,8#,9#..CBU,IV3198708-198808

27310BBEARING(FOR ALTERNATOR DRIVE END FRAME)

main90099-10120i11B..BU61..WT..IV3;13B..BU82..(T3,T4)..20T..IV3; 13B#..BU85,90..T3..5F..(20T,30T,35T)..IV3; 13B..BU62..(T2,T4)..5F..IV3; 13B..BU62..IV4; 13B..BU62..T3..5F..WT..20T; 13B..BU85..T2..5F..IV3; B..BU60..(T2,T4)..IV3; B..BU60..T3..WT..IV3198708-198808

24V 40A

main90099-10137iB,11B,13B#..BU6#,70,8#,9#..CBU,IV3198708-198808

24V 30A

27310CFELT(FOR ALTERNATOR DRIVE END FRAME)

main90099-02209×2iB,11B,13B#..BU6#,70,8#,9#..CBU,IV3198710-198808

27313COVER, ALTERNATOR FELT, INNER NO.2

main27313-57060iB,11B,13B#..BU6#,70,8#,9#..CBU,IV3198710-198808

27315COVER, ALTERNATOR FELT, INNER NO.1

main27315-56070×2i11B..BU61..WT..IV3;13B..BU82..(T3,T4)..20T..IV3; 13B#..BU85,90..T3..5F..(20T,30T,35T)..IV3; 13B..BU62..(T2,T4)..5F..IV3; 13B..BU62..IV4; 13B..BU62..T3..5F..WT..20T; 13B..BU85..T2..5F..IV3; B..BU60..(T2,T4)..IV3; B..BU60..T3..WT..IV3198708-198808

24V 40A

main27315-57060iB,11B,13B#..BU6#,70,8#,9#..CBU,IV3198708-198808

24V 30A

27330ROTOR ASSY, ALTERNATOR

main27330-56360iB,11B,13B#..BU6#,70,8#,9#..CBU,IV3198708-198808

24V 30A

main27330-56430i11B..BU61..WT..IV3;13B..BU82..(T3,T4)..20T..IV3; 13B#..BU85,90..T3..5F..(20T,30T,35T)..IV3; 13B..BU62..(T2,T4)..5F..IV3; 13B..BU62..IV4; 13B..BU62..T3..5F..WT..20T; 13B..BU85..T2..5F..IV3; B..BU60..(T2,T4)..IV3; B..BU60..T3..WT..IV3198708-198801

24V 40A

main27330-56432i11B..BU61..WT..IV3;13B..BU82..(T3,T4)..20T..IV3; 13B#..BU85,90..T3..5F..(20T,30T,35T)..IV3; 13B..BU62..(T2,T4)..5F..IV3; 13B..BU62..IV4; 13B..BU62..T3..5F..WT..20T; 13B..BU85..T2..5F..IV3; B..BU60..(T2,T4)..IV3; B..BU60..T3..WT..IV3198801-198804

24V 40A

main27330-56433i11B..BU61..WT..IV3;13B..BU82..(T3,T4)..20T..IV3; 13B#..BU85,90..T3..5F..(20T,30T,35T)..IV3; 13B..BU62..(T2,T4)..5F..IV3; 13B..BU62..IV4; 13B..BU62..T3..5F..WT..20T; 13B..BU85..T2..5F..IV3; B..BU60..(T2,T4)..IV3; B..BU60..T3..WT..IV3198804-198808

24V 40A

27330BRING, SNAP(FOR ALTERNATOR ROTOR)

main90099-07103iB,11B,13B#..BU6#,70,8#,9#..CBU,IV3198708-198808

27350FRAME ASSY, RECTIFIER END

main27350-56110iB,11B,13B#..BU6#,70,8#,9#..CBU,IV3198708-198808

24V 30A

main27350-56431i11B..BU61..WT..IV3;13B..BU82..(T3,T4)..20T..IV3; 13B#..BU85,90..T3..5F..(20T,30T,35T)..IV3; 13B..BU62..(T2,T4)..5F..IV3; 13B..BU62..IV4; 13B..BU62..T3..5F..WT..20T; 13B..BU85..T2..5F..IV3; B..BU60..(T2,T4)..IV3; B..BU60..T3..WT..IV3198708-198808

24V 40A

27350BCONDENSER, ALTERNATOR

main90099-52066iB,11B,13B#..BU6#,70,8#,9#..CBU,IV3198708-198808

12V 30A

main90099-52082i11B..BU61..WT..IV3;13B..BU82..(T3,T4)..20T..IV3; 13B#..BU85,90..T3..5F..(20T,30T,35T)..IV3; 13B..BU62..(T2,T4)..5F..IV3; 13B..BU62..IV4; 13B..BU62..T3..5F..WT..20T; 13B..BU85..T2..5F..IV3; B..BU60..(T2,T4)..IV3; B..BU60..T3..WT..IV3198708-198808

24V 40A

27351BUSH(FOR ALTERNATOR RECTIFIER END FRAME)

main27351-56013iB,11B,13B#..BU6#,70,8#,9#198708-198808

27352COVER, FRAME BRUSH

main27388-56100iB,11B,13B#..BU6#,70,8#,9#..CBU,IV3198708-198808

27357HOLDER, ALTERNATOR, W/RECTIFIER

main27357-56310iB,11B,13B#..BU6#,70,8#,9#..CBU,IV3198708-198808

27370HOLDER ASSY, ALTERNATOR BRUSH

main27370-57080iB,11B,13B#..BU6#,70,8#,9#..CBU,IV3198708-198808

27371BRUSH, ALTERNATOR

main27371-56070×2iB,11B,13B#..BU6#,70,8#,9#198708-198808

27372SPRING, ALTERNATOR BRUSH

main27372-56070×2iB,11B,13B#..BU6#,70,8#,9#198708-198808

27410STATOR ASSY, ALTERNATOR

main27410-56310iB,11B,13B#..BU6#,70,8#,9#..CBU,IV3198708-198808

24V 30A

main27410-56430i11B..BU61..WT..IV3;13B..BU82..(T3,T4)..20T..IV3; 13B#..BU85,90..T3..5F..(20T,30T,35T)..IV3; 13B..BU62..(T2,T4)..5F..IV3; 13B..BU62..IV4; 13B..BU62..T3..5F..WT..20T; 13B..BU85..T2..5F..IV3; B..BU60..(T2,T4)..IV3; B..BU60..T3..WT..IV3198804-198808

24V 40A

main27410-68150i11B..BU61..WT..IV3;13B..BU82..(T3,T4)..20T..IV3; 13B#..BU85,90..T3..5F..(20T,30T,35T)..IV3; 13B..BU62..(T2,T4)..5F..IV3; 13B..BU62..IV4; 13B..BU62..T3..5F..WT..20T; 13B..BU85..T2..5F..IV3; B..BU60..(T2,T4)..IV3; B..BU60..T3..WT..IV3198708-198804

24V 40A

27411PULLEY, ALTERNATOR

main27411-57060iB,11B,13B#..BU6#,70,8#,9#..CBU,IV3198708-198808

24V 30A

main27411-57061i11B..BU61..WT..IV3;13B..BU82..(T3,T4)..20T..IV3; 13B#..BU85,90..T3..5F..(20T,30T,35T)..IV3; 13B..BU62..(T2,T4)..5F..IV3; 13B..BU62..IV4; 13B..BU62..T3..5F..WT..20T; 13B..BU85..T2..5F..IV3; B..BU60..(T2,T4)..IV3; B..BU60..T3..WT..IV3198708-198808

24V 40A

27441FAN, ALTERNATOR

main27441-54070i11B..BU61..WT..IV3;13B..BU82..(T3,T4)..20T..IV3; 13B#..BU85,90..T3..5F..(20T,30T,35T)..IV3; 13B..BU62..(T2,T4)..5F..IV3; 13B..BU62..IV4; 13B..BU62..T3..5F..WT..20T; 13B..BU85..T2..5F..IV3; B..BU60..(T2,T4)..IV3; B..BU60..T3..WT..IV3198708-198808

24V 40A

main27441-56090iB,11B,13B#..BU6#,70,8#,9#..CBU,IV3198708-198808

24V 30A

27700AREGULATOR ASSY, GENERATOR

main27700-57040iB,11B,13B#..BU6#,70,8#,9#..CBU,IV3198708-198808

24V 30A

main27700-57051i11B..BU61..WT..IV3;13B..BU82..(T3,T4)..20T..IV3; 13B#..BU85,90..T3..5F..(20T,30T,35T)..IV3; 13B..BU62..(T2,T4)..5F..IV3; 13B..BU62..IV4; 13B..BU62..T3..5F..WT..20T; 13B..BU85..T2..5F..IV3; B..BU60..(T2,T4)..IV3; B..BU60..T3..WT..IV3198708-198808

24V 40A

2737845020INSULATOR, ALTERNATOR, NO.1

main27378-45020

2737854010INSULATOR, ALTERNATOR, NO.1

main27378-54010

2738354010WASHER, ALTERNATER TERMINAL INSULATOR, NO.1

main27383-54010

2738745090INSULATOR, TERMINAL

main27387-45090

2738754010INSULATOR, TERMINAL

main27387-54010

2738756070INSULATOR, TERMINAL

main27387-56070

9004179064

main90041-79064

9009220604

main90092-20604

9009900893

main90099-00893

9009902208

main90099-02208

9009904322

main90099-04322

9009904948

main90099-04948

9009905118

main90099-05118

9009905119

main90099-05119

9009905185

main90099-05185

9009914055

main90099-14055

9010510041

main90105-10041

9011908344

main90119-08344

9017906158

main90179-06158

9165140616

main91651-40616

9331515012

main93315-15012

45 parts on this diagram · 2 diagrams in section
