FRONT DOOR LOCK & HANDLE

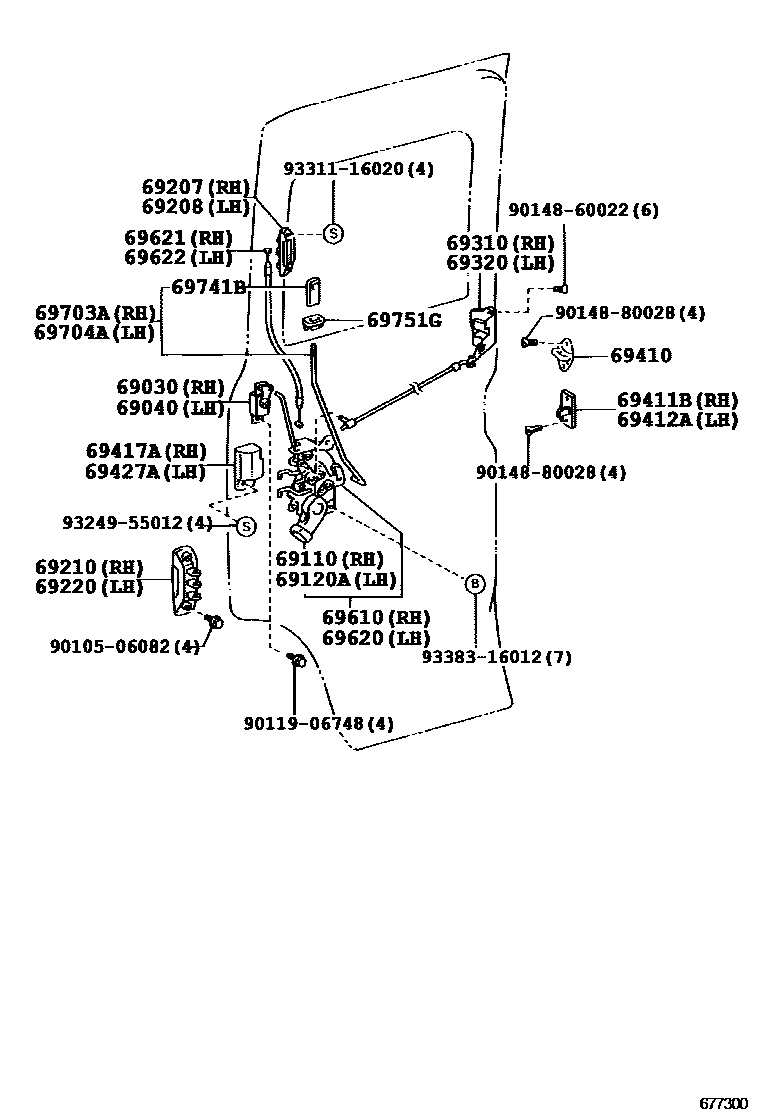

Parts diagram
69030LOCK ASSY, FRONT SLIDE DOOR OPEN, RH
main69030-37100i201203
69040LOCK ASSY, FRONT SLIDE DOOR OPEN, LH
main69040-37071i201203
69110ACTUATOR ASSY, FRONT DOOR LOCK, RH
main85450-37021i201203
69120AACTUATOR ASSY, FRONT DOOR LOCK, LH
main85460-37041i201203
69207HANDLE SUB-ASSY, FRONT DOOR INSIDE, RH
main69270-90D03-B0i201203-201212
BLUISH GRAY,TRIM1#
69208HANDLE SUB-ASSY, FRONT DOOR INSIDE, LH
main69280-90D02-B0i201203-201212
BLUISH GRAY,TRIM1#
69210HANDLE ASSY, FRONT DOOR, OUTSIDE RH
main69230-37020i201203
69220HANDLE ASSY, FRONT DOOR OUTSIDE, LH
main69240-37020i201203
69310LOCK ASSY, FRONT DOOR, RH
main69310-37110i201203-201210
main69310-37111i201211-201212
69320LOCK ASSY, FRONT DOOR, LH
main69320-37100i201203-201210
main69320-37101i201211-201212
69410PLATE ASSY, FRONT DOOR LOCK STRIKER
main69470-28070×2i201203
69411BSTRIKER, FRONT SLIDE DOOR OPEN, RH
main69411-37010i201203
69412ASTRIKER, FRONT SLIDE DOOR OPEN, LH
main69412-37011i201203
69417ACOVER, SLIDE DOOR OPEN STOP, RH
main69417-25010-B0i201203-201212
BLUISH GRAY,TRIM1#
69427ACOVER, SLIDE DOOR OPEN STOP, LH
main69427-25010-B0i201203-201212
BLUISH GRAY,TRIM1#
69610CONTROL ASSY, FRONT SLIDE DOOR LOCK REMOTE, RH
main69610-37023i201203
69620CONTROL ASSY, FRONT SLIDE DOOR LOCK REMOTE, LH
main69620-37024i201203
69621WIRE, FRONT SLIDE DOOR LOCK CONTROL, RH
main69621-37010i201203
69622WIRE, FRONT SLIDE DOOR LOCK CONTROL, LH
main69622-37010i201203
69703AROD SUB-ASSY, SLIDE DOOR LOCKING CONTROL, RH
main69703-37020-C0i201203-201212
BLACK,TRIM1#
69704AROD SUB-ASSY, SLIDE DOOR LOCK CONTROL, LH
main69704-37020-C0i201203-201212
BLACK,TRIM1#
69741BKNOB, FRONT DOOR LOCK CONTROL
main69741-90K00-C0×2i201203-201212
BLACK,TRIM1#
69751GHOLDER, FRONT DOOR LOCK CONTROL KNOB
main69751-12020-C0×2i201203-201212
BLACK,TRIM1#
9010506082
9011906748
9014860022
9014880028
9324955012
9331116020
9338316012

30 parts on this diagram · 1 diagram in section
