FRONT DOOR LOCK & HANDLE

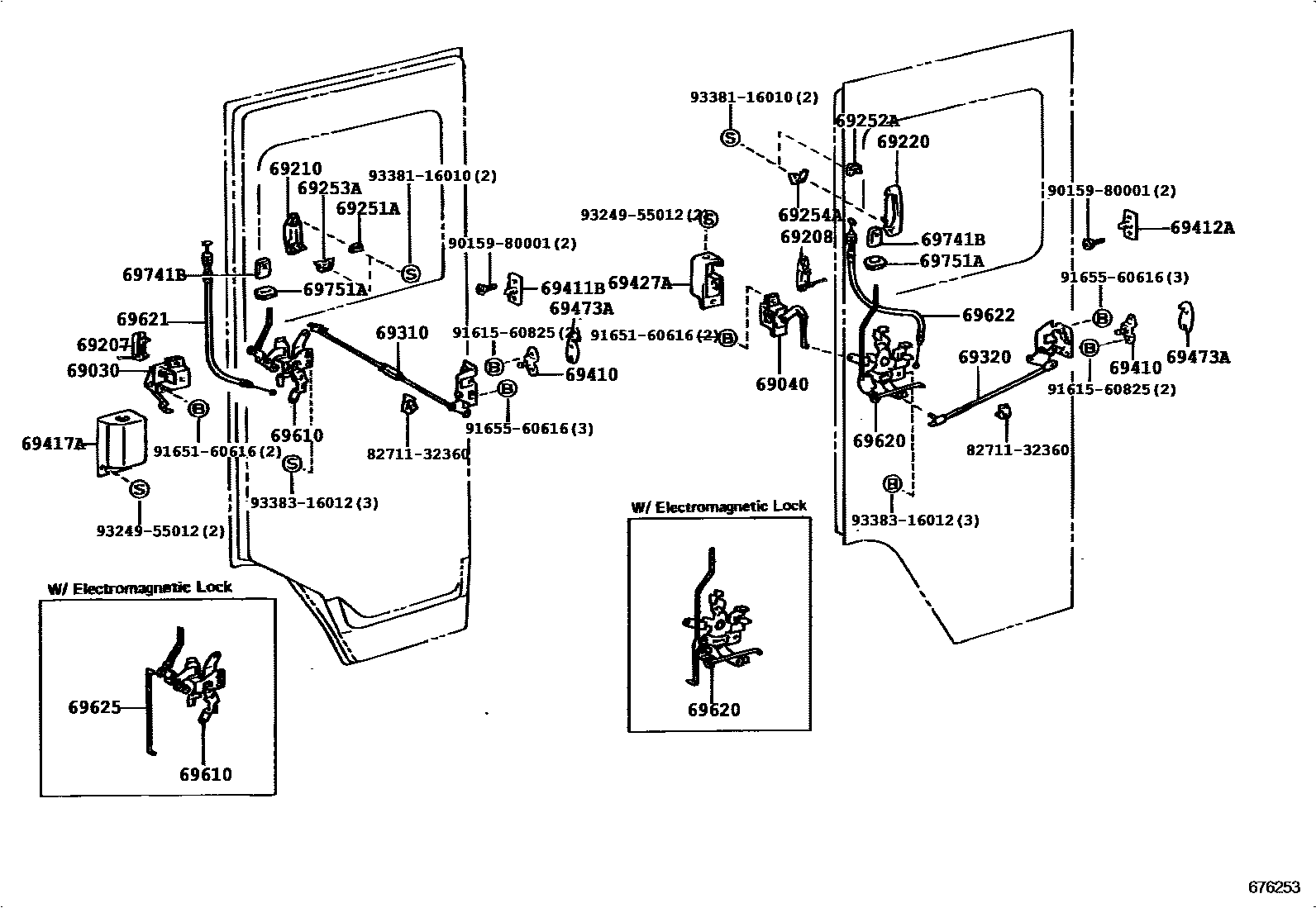

Parts diagram
69030LOCK ASSY, FRONT SLIDE DOOR OPEN, RH
main69030-90D00i199505
69040LOCK ASSY, FRONT SLIDE DOOR OPEN, LH
main69040-90D00i199505
69207HANDLE SUB-ASSY, FRONT DOOR INSIDE, RH
main69270-90D03-B0i199505
GRAY,TRIM1#
69208HANDLE SUB-ASSY, FRONT DOOR INSIDE, LH
main69280-90D02-B0i199505
GRAY,TRIM1#
69210HANDLE ASSY, FRONT DOOR, OUTSIDE RH
main69240-95A00i199505
69220HANDLE ASSY, FRONT DOOR OUTSIDE, LH
main69240-95A00i199505
69251APAD, FRONT DOOR OUTSIDE HANDLE, NO.1 RH
main69246-95A00i199505
69252APAD, FRONT DOOR OUTSIDE HANDLE, NO.1 LH
main69246-95A00i199505
69253APAD, FRONT DOOR OUTSIDE HANDLE, NO.2 RH
main69247-95A00i199505
69254APAD, FRONT DOOR OUTSIDE HANDLE, NO.2 LH
main69247-95A00i199505
69310LOCK ASSY, FRONT DOOR, RH
main69310-90D02i199505
69320LOCK ASSY, FRONT DOOR, LH
main69320-90D02i199505
69410PLATE ASSY, FRONT DOOR LOCK STRIKER
main69470-95700×2i199505
69411BSTRIKER, FRONT SLIDE DOOR OPEN, RH
main69411-37010i199910
main69411-90D00i199505-199910
69412ASTRIKER, FRONT SLIDE DOOR OPEN, LH
main69412-37010i199910
main69412-90D00i199505-199910
69417ACOVER, SLIDE DOOR OPEN STOP, RH
main69417-25010-B0i199505
BLUISH GRAY,TRIM1#
69427ACOVER, SLIDE DOOR OPEN STOP, LH
main69427-25010-B0i199505
BLUISH GRAY,TRIM1#
69473ASPACER, SLIDE DOOR REAR LOCK STRIKER, RH
main69473-95700i199505
69610CONTROL ASSY, FRONT SLIDE DOOR LOCK REMOTE, RH
main69610-26010i199505
main69610-26020i199505
69620CONTROL ASSY, FRONT SLIDE DOOR LOCK REMOTE, LH
main69620-90D02i199505
main69620-90D03i199505
69621WIRE, FRONT SLIDE DOOR LOCK CONTROL, RH
main69621-90D03i199505
69622WIRE, FRONT SLIDE DOOR LOCK CONTROL, LH
main69622-90D02i199505
69625ROD, FRONT SLIDE DOOR, LOCK CONTROL
main69625-90D00i199505
69741BKNOB, FRONT DOOR LOCK CONTROL
main69741-90K00-C0×2i199505-199905
BLACK,TRIM1#
main69741-90K00-C1×2i199610-199905
BLACK,TRIM1#
69751AHOLDER, DOOR LOCKING(FOR FRONT DOOR)
main69751-12020-20×2i199610
BLACK,TRIM1#
main69751-12020-C0×2i199505-199905
BLACK,TRIM1#
8271132360WIRE, FUSE TO FUSE(FOR COMBUSTION HEATER)
9015980001
9161560825
9165160616
9165560616
9324955012
9338116010
9338316012

33 parts on this diagram · 1 diagram in section
