HEATING & AIR CONDITIONING - COOLER PIPING

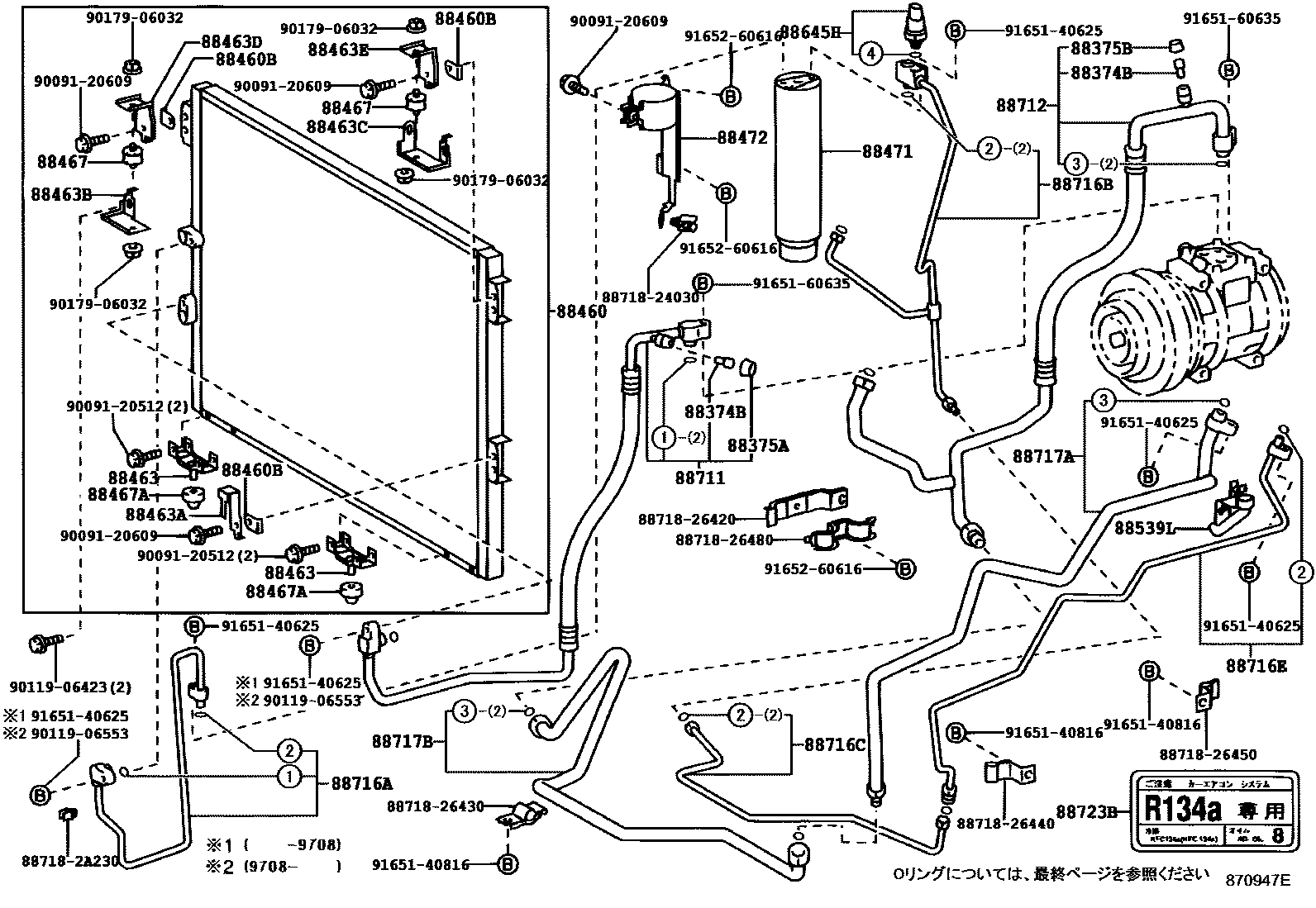

Parts diagram
88374BVALVE, SERVICE, NO.1
main88374-30010i199508-199708
88375ACAP, SERVICE VALVE (FOR COOLER PIPE)
main88375-30280i199508-199907
88375BCAP, SERVICE VALVE, NO.1
main88375-30290×2i199708-199804
88460CONDENSER ASSY, COOLER
main88460-26230i199508-199708
main88460-26240i199508-199706
main88460-26241i199706-199708
main88460-26242i199708-199907
main88460-26450i199708-199804
main88460-26560i199907-200501
88460BBRACKET, COOLER CONDENSER, NO.1
main88463-35120×3i199708-199804
main88688-26470×3i199708-199907
88463BRACKET, COOLER CONDENSER, NO.1
main88463-26100×2i199508-199706
main88463-26260×2i199706-199907
88463ABRACKET, COOLER CONDENSER, NO.2
main88463-26110i199508-199907
88463BBRACKET, COOLER CONDENSER, NO.3
main88463-26160i199508-199907
88463CBRACKET, COOLER CONDENSER, NO.4
main88463-26170i199508-199907
88463DBRACKET, COOLER CONDENSER, NO.5
main88463-26180i199508-199907
88463EBRACKET, COOLER CONDENSER, NO.6
main88463-26180i199508-199907
88467CUSHION, COOLER CONDENSER, NO.1
main88467-33030×2i199907-200501
main88467-95704×2i199508-199907
88467ACUSHION, COOLER CONDENSER, NO.2
main88467-24050i199907-200501
main88467-95D01×2i199508-199907
88471TANK, RECEIVER AIR CONDITIONER
main88471-28100i199508-199907
88472BRACKET, RECEIVER TANK, NO.1
main88472-26100i199508-199907
88539LHOSE, DRAIN COOLER
main88539-26300i199508-199611
main88539-26301i199907-200205
main88539-26310i199907-200501
88645HSWITCH, PRESSURE NO.1
main88645-26020i199608-199907
main88645-34010i199508-199608
main88645-48020i199907-200205
88711HOSE, COOLER REFRIGERANT DISCHARGE, NO.1
main88711-26720i199508-199708
main88711-26721i199708-199907
main88711-26730i199508-199708
main88711-26732i199708-199804
main88711-26841i199708-199907
main88711-2F080i199907-200205
main88711-2F090i199907-200501
88712HOSE, COOLER REFRIGERANT SUCTION, NO.1
main88712-26610i199508-199907
main88712-26620i199508-199708
main88712-26621i199708-199804
main88712-26630i199508-199708
main88712-26760i199708-199907
main88712-26761i199910-200501
main88712-2F070i199907-200205
88716APIPE, COOLER REFRIGERANT LIQUID, A
main88716-26670i199508-199608
main88716-2F240i199608-199708
main88716-2F241i199708-199907
main88716-2F690i199907-200205
main88716-2F700i199907-200205
main88716-2F710i199907-200501
88716BPIPE, COOLER REFRIGERANT LIQUID, B
main88716-2F010i199508-199708
main88716-2F020i199508-199708
main88716-2F030i199508-199608
main88716-2F250i199608-199708
main88716-2F410i199708-199907
main88716-2F720i199907-200501
88716CPIPE, COOLER REFRIGERANT LIQUID, C
main88716-26680i199508-199605
main88716-2F160i199907-200205
main88716-2F170i199605-199907
main88716-2F400i199708-199907
88716EPIPE, COOLER REFRIGERANT LIQUID, E
main88716-26690i199508-199907
main88716-26710i199508-199605
88717APIPE, COOLER REFRIGERANT SUCTION, A
main88717-26500i199508-199708
main88717-26501i199708-199907
main88717-26502i199907-200205
main88717-2F440i200205-200501
88717BPIPE, COOLER REFRIGERANT SUCTION, B
main88717-26490i199508-199605
main88717-26730i199605-199608
main88717-26731i199907-200205
main88717-26770i199907-200205
main88717-2F100i199907-200501
main88717-2F120i199907-200205
88723BLABEL, COOLER SERVICE CAUTION
main88723-20030i199508-199907
main88723-22060i199907-200205
main88733-30050i200202-200501
main88733-50010i200202-200205
8871824030PIPE, COOLER REFRIGERANT SUCTION, NO.2
8871826420PIPE, COOLER REFRIGERANT SUCTION, NO.2
8871826430PIPE, COOLER REFRIGERANT SUCTION, NO.2
8871826440PIPE, COOLER REFRIGERANT SUCTION, NO.2
8871826450PIPE, COOLER REFRIGERANT SUCTION, NO.2
8871826480PIPE, COOLER REFRIGERANT SUCTION, NO.2
887182A230PIPE, COOLER REFRIGERANT SUCTION, NO.2
9009120512
9009120609
9011906423
9011906553
9017906032
9165140625
9165140816
9165160635
9165260616

42 parts on this diagram · 19 diagrams in section
