HEATING & AIR CONDITIONING - COOLER UNIT

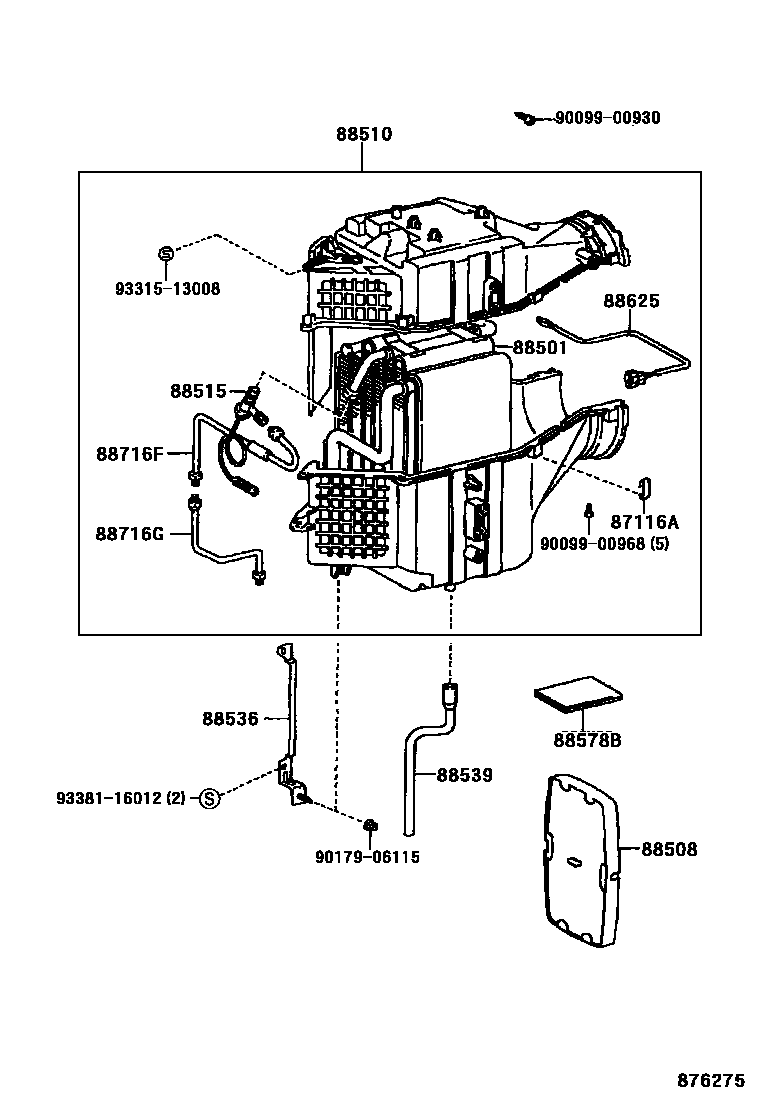

Parts diagram
87116ASPRING, HOLDING (FOR COOLER UNIT CASE)
main87116-14010×5i198610-199310
88501EVAPORATOR SUB-ASSY, COOLER, NO.1
main88501-27010i199310-199611
main88501-95712i198610-199310
88508FILTER SUB-ASSY, CLEAN AIR
main88508-95700i198610-199008
main88880-95701i199310-199611
88510UNIT ASSY, COOLER
main88510-27020i199310-199611
main88510-27030i199610-199611
main88510-95723i198610-199310
88515VALVE, COOLER EXPANSION
main88515-28090i199310-199611
main88515-87004i198610-199310
88536BRACKET, COOLING UNIT, NO.1
main88688-95747i199611
88539HOSE, COOLER UNIT DRAIN, NO.1
main88539-27010i199611
main88539-95709i199310-199611
88578BPACKING, COOLING UNIT, NO.1
main88592-87002×2i198610-199310
88625THERMISTOR, COOLER, NO.1
main88625-12070i199611
88716FPIPE, COOLER REFRIGERANT LIQUID, F
main88716-27130i199611
main88716-95752i198610-199310
88716GPIPE, COOLER REFRIGERANT LIQUID, G
main88716-27120i199310-199611
main88716-95753i198610-199310
9009900930
9009900968
9017906115
9331513008
9338116012

16 parts on this diagram · 3 diagrams in section
