REAR DOOR LOCK & HANDLE

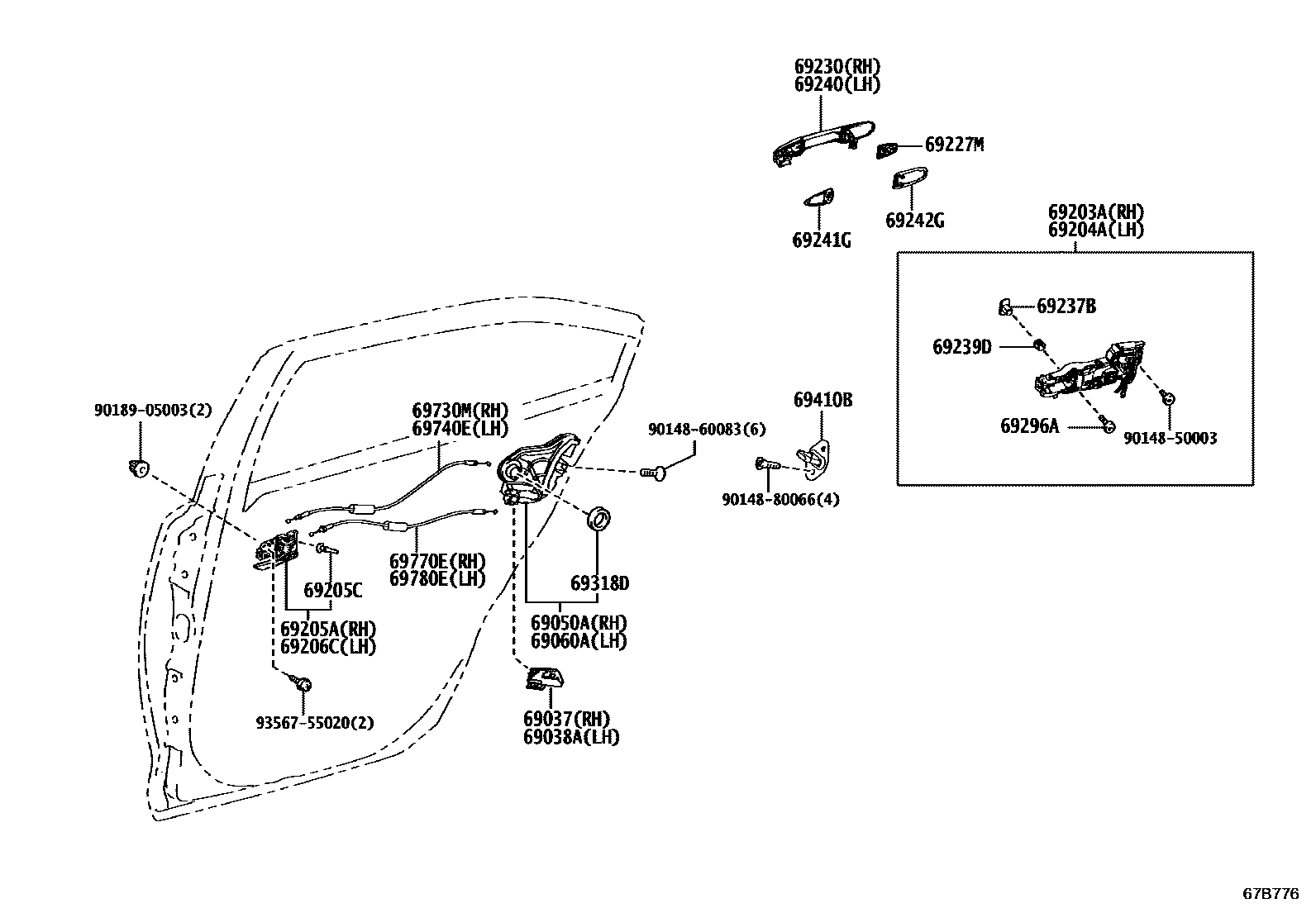

Parts diagram
69037COVER SUB-ASSY, REAR DOOR LOCK, RH
main69037-30010i202108-202310
69038ACOVER SUB-ASSY, REAR DOOR LOCK, LH
main69038-30010i202108-202310
69050ALOCK ASSY, REAR DOOR W/MOTOR, RH
main69050-48060i202310
69060ALOCK ASSY, REAR DOOR W/MOTOR, LH
main69060-48060i202108-202310
69203AFRAME SUB-ASSY, REAR DOOR OUTSIDE HANDLE, RH
main69203-16020i202310
69204AFRAME SUB-ASSY, REAR DOOR OUTSIDE HANDLE, LH
main69204-16020i202310
69205AHANDLE SUB-ASSY, REAR DOOR INSIDE, RH
main69205-12250-C0i202310
BLACK,TRIM2#; BLACK,TRIM2#,8#
main69205-15010-C1i202108-202310
BLACK,TRIM1#,2#
69205CCUSHION(FOR REAR DOOR INSIDE HANDLE)
main90541-04014×2i202108-202310
69206CHANDLE SUB-ASSY, REAR DOOR INSIDE, LH
main69206-12250-C0i202310
BLACK,TRIM2#; BLACK,TRIM2#,8#
main69206-15010-C1i202310
BLACK,TRIM2#
69227MCOVER, REAR DOOR OUTSIDE HANDLE
main69227-47020×2i202310
69230HANDLE ASSY, REAR DOOR OUTSIDE, RH
main69211-47021-A2i202310
PLATINUM WHITE PEARL MC.,089; PLATINUM WHITE PEARL MC.,089 ,2PS
main69211-47021-C0i202108-202310
ATTITUDE BLACK MC.,218
main69211-47021-C5i202310
SPARKLING BLACK PEARL CS.,220
main69211-47021-D1i202310
RED MC.,2YD ,3T3; RED MC.,3T3
main69211-47021-E7i202108-202310
AVANT-GARDE BRONZE ME.,4V8
main69211-47021-J0i202310
DK.BLUE M.M.,8W7
main69211-47021-P0i202310
SILVER ME.,1L0
main69211-47021-P3i202310
CEMENT GRAY ME.,1H5
main69211-47021-P6i202310
MASSIVE GRAY,1L6; MASSIVE GRAY,1L6 ,M10
69237BNUT, REAR DOOR HANDLE
main69237-62010×2i202310
69239DBUSH, REAR DOOR HANDLE
main69239-47010×2i202310
69240HANDLE ASSY, REAR DOOR OUTSIDE, LH
main69211-47021-A2i202310
PLATINUM WHITE PEARL MC.,089; PLATINUM WHITE PEARL MC.,089 ,2PS
main69211-47021-C0i202310
ATTITUDE BLACK MC.,218
main69211-47021-C5i202310
SPARKLING BLACK PEARL CS.,220
main69211-47021-D1i202310
RED MC.,2YD ,3T3; RED MC.,3T3
main69211-47021-E7i202108-202310
AVANT-GARDE BRONZE ME.,4V8
main69211-47021-J0i202310
DK.BLUE M.M.,8W7
main69211-47021-P0i202310
SILVER ME.,1L0
main69211-47021-P3i202310
CEMENT GRAY ME.,1H5
main69211-47021-P6i202310
MASSIVE GRAY,1L6; MASSIVE GRAY,1L6 ,M10
69241GPAD, REAR DOOR OUTSIDE HANDLE, FRONT
main69241-47020×2i202310
69242GPAD, REAR DOOR OUTSIDE HANDLE, REAR
main69242-47030×2i202310
69296ASCREW, DOOR INSIDE HANDLE
main90148-50006×2i202310
69318DSEAL, DOOR LOCK WIRING HARNESS
main69318-51010×2i202310
69410BPLATE ASSY, REAR DOOR LOCK STRIKER
main69410-20110×2i202310
69730MCABLE, REAR DOOR LOCK REMOTE CONTROL, RH(FOR OPEN LEVER)
main69730-16010i202310
69740ECABLE, REAR DOOR LOCK REMOTE CONTROL, LH(FOR OPEN LEVER)
main69730-16010i202310
69770ECABLE, REAR DOOR INSIDE LOCKING, RH(FOR LOCK / UNLOCK KNOB)
main69770-16100i202310
69780ECABLE, REAR DOOR INSIDE LOCKING, LH(FOR LOCK / UNLOCK KNOB)
main69770-16100i202310
9014850003
9014860083
9014880066
9018905003
9356755020

28 parts on this diagram · 1 diagram in section
