FRONT FENDER APRON & DASH PANEL

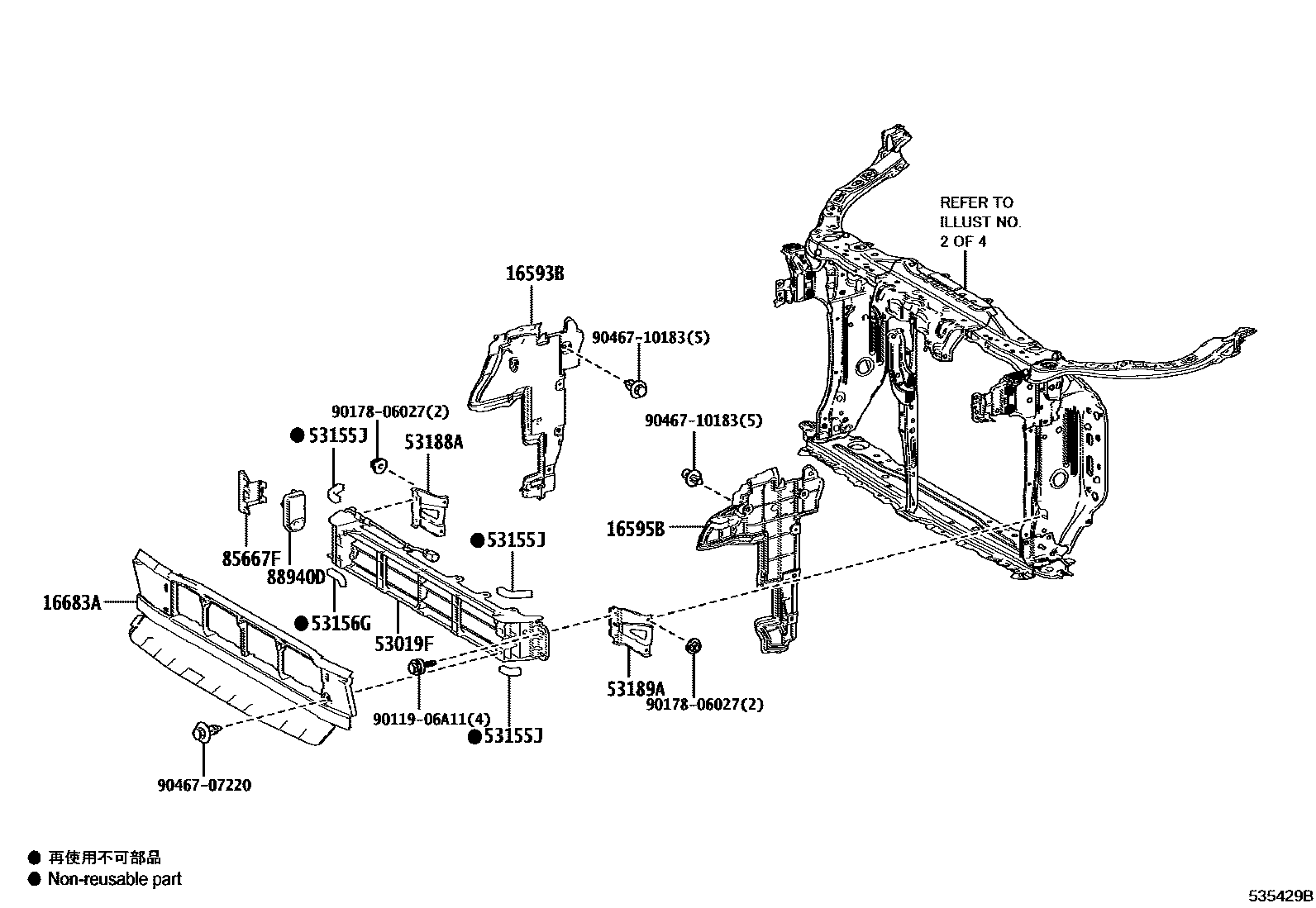

Parts diagram
16593BGUIDE, RADIATOR AIR, NO.1 RH
main16593-31020i201710-201911
main16593-31021i201912-202010
main16593-70010i201712-201911
main16593-70011i202210
16595BGUIDE, RADIATOR AIR, NO.1 LH
main16595-31020i201710-201911
main16595-31021i202010-202210
main16595-70010i201712-201911
main16595-70011i202210
16683APLATE, RADIATOR LOWER AIR GUIDE
main16683-31020i201710-202010
53019FSHUTTER SUB-ASSY, RADIATOR
main53019-50010i201710-202010
53155JSEAL, RADIATOR GRILLE, NO.1
main53155-50140×3i201710-202010
53156GSEAL, RADIATOR GRILLE, NO.2
main53156-50030i201710-202010
53188ABRACKET, RADIATOR SHUTTER SUPPORT, RH
main53188-50010i201710-202010
53189ABRACKET, RADIATOR SHUTTER SUPPORT, LH
main53189-50010i201710-202010
85667FCOVER, MOTOR
main85667-47010i201710-202010
88940DACTUATOR ASSY, SWING GRILLE
main88940-33050i201710-202010
main88940-33070i202010-202105
main88940-33121i202106-202108
main88940-33122i202109-202210
9011906A11
9017806027
9046707220
9046710183

14 parts on this diagram · 7 diagrams in section
