HEATING & AIR CONDITIONING - COOLER UNIT

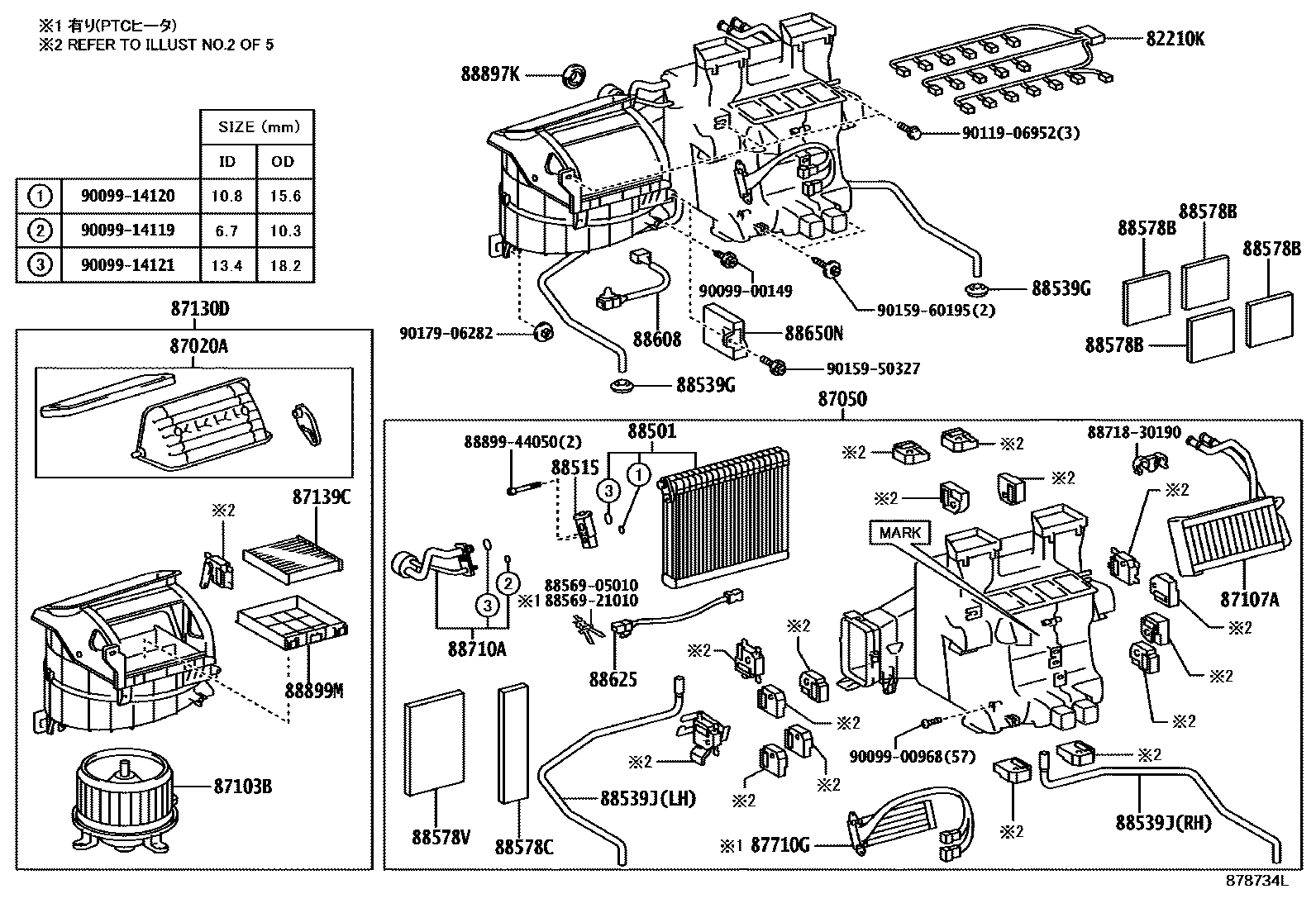

Parts diagram
82210KHARNESS ASSY, AIR CONDITIONER
main82212-50040supersedes 82212-50030i200809-200909
87020ADAMPER ASSY, HEATER AIR
main87020-50010i200909
main87020-50020supersedes 87020-50010i200608-200612
87050RADIATOR ASSY, AIR CONDITIONER
main87050-50192supersedes 87050-50183i200909-200910
main87050-50193i200911
main87050-50190supersedes 87050-50182i200608-200612
main87050-50191supersedes 87050-50182i200612-200803
main87050-50200supersedes 87050-50182i200608-200612
main87050-50201supersedes 87050-50182i200612-200803
main87050-50202supersedes 87050-50183i200909-200910
main87050-50203supersedes 87050-50183i200911
87103BMOTOR SUB-ASSY, BLOWER W/FAN
main87103-50110i200608-200809
main87103-50111i201011
87107AUNIT SUB-ASSY, HEATER RADIATOR
main87107-50060i200809-200909
87130DBLOWER ASSY
main87130-50110i200608-200702
main87130-50111i200808-200809
main87130-50112i200909
87139CFILTER, CLEAN AIR
main87139-50060i200608-200809
main87139-50100i201203-201209
87710GQUICK HEATER ASSY
main87710-50020i200909
88501EVAPORATOR SUB-ASSY, COOLER, NO.1
main88501-50230supersedes 88501-50231i200802-200803
main88501-50231i200909-200910
88515VALVE, COOLER EXPANSION
main88515-50210i200909
88539GGROMMET (FOR COOLER UNIT DRAIN HOSE)
main90480-26029×2i200608-200809
88539JHOSE, DRAIN COOLER
main88539-50110i200809-200909
main88539-50120i200608-200612
main88539-50121i200809-200909
88578BPACKING, COOLING UNIT, NO.1
main88578-50260×4i200608-200809
88578CPACKING, COOLING UNIT, NO.2
main88578-30830i200608-200809
88578VPACKING, COOLING UNIT, NO.3
main88578-30840i200608-200809
88608HARNESS SUB-ASSY, WIRING AIR CONDITIONER
main88608-3A170i200608-200809
88625THERMISTOR, COOLER, NO.1
main88620-50020i200608-200809
88650NAMPLIFIER ASSY, AIR CONDITIONER
main88650-50600supersedes 88650-50593i200608-200609
main88650-50601supersedes 88650-50593i200609-200707
main88650-50602supersedes 88650-50593i200708-200709
main88650-50603supersedes 88650-50593i200710-200809
main88650-50610supersedes 88650-50593i200608-200609
main88650-50611supersedes 88650-50593i200609-200707
main88650-50612supersedes 88650-50593i200708-200709
main88650-50613supersedes 88650-50593i200710-200809
main88650-50630supersedes 88650-50593i200608-200609
main88650-50631supersedes 88650-50593i200609-200707
main88650-50632supersedes 88650-50593i200708-200709
main88650-50633supersedes 88650-50593i200710-200809
main88650-50640supersedes 88650-50593i200608-200609
main88650-50641supersedes 88650-50593i200609-200707
main88650-50642supersedes 88650-50593i200708-200709
main88650-50643supersedes 88650-50593i200710-200809
main88650-50A70supersedes 88650-50D41i200809-200909
main88650-50A80supersedes 88650-50D41i200809-200909
main88650-50B00i200809-200909
main88650-50B10supersedes 88650-50D41i200809-200909
main88650-50D50supersedes 88650-50D41i200909-201006
main88650-50D51supersedes 88650-50D41i201007
main88650-50E00supersedes 88650-50D41i200909-201006
main88650-50E01i201007
88710ATUBE ASSY, AIR CONDITIONER
main88710-50820i200608-200809
88897KGROMMET, (FOR COOLER PIPE)
main88897-35030i200608-200809
88899MPLATE, COVER(FOR AIR FILTER)
main88899-3A080i200608-200703
8856905010CLAMP (FOR COOLER RELAY)
8856921010CLAMP (FOR COOLER RELAY)
8871830190PIPE, COOLER REFRIGERANT SUCTION, NO.2
8889944050COVER, EVAPORATOR
9009900149
9009900968
9009914119
9009914120
9009914121
9011906952
9015950327
9015960195
9017906282

34 parts on this diagram · 8 diagrams in section
