HEATING & AIR CONDITIONING - COOLER UNIT

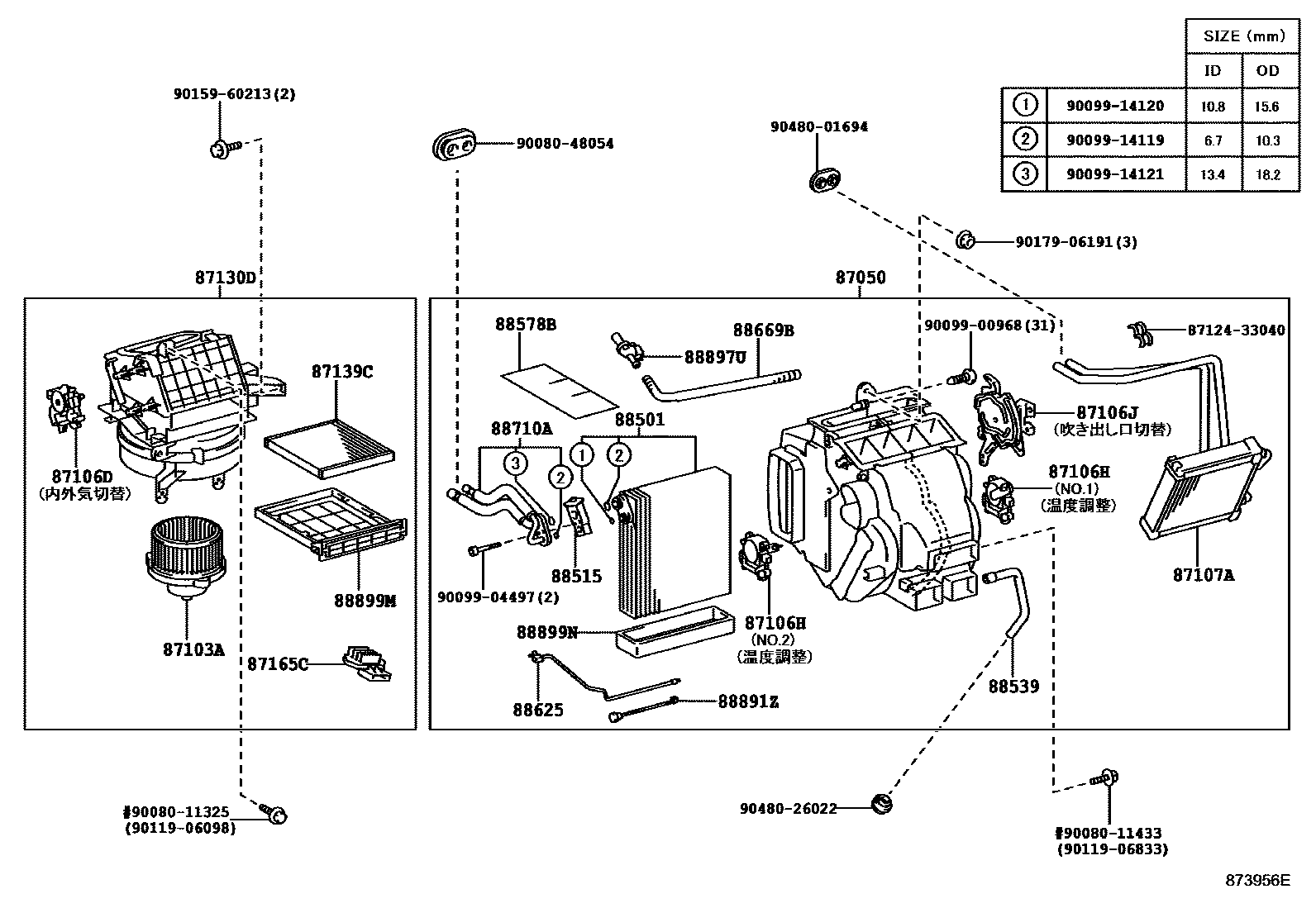

Parts diagram
87050RADIATOR ASSY, AIR CONDITIONER
main87050-41020i200002-200104
main87050-41021i200104-200207
main87050-41022i200207-200301
main87050-41030i200002-200101
main87050-41031i200101-200207
main87050-41032i200207-200301
87103AMOTOR SUB-ASSY, COOLING UNIT, W/FAN
main87103-41010i200002-200207
87106DSERVO SUB-ASSY, DAMPER, NO.1
main87106-41060i200002-200207
87106HSERVO SUB-ASSY, DAMPER(FOR AIRMIX)
main87106-41040i200207-200301
main87106-41050i200002-200207
87106JSERVO SUB-ASSY, DAMPER(FOR MODE)
main87106-41030i200002-200207
87107AUNIT SUB-ASSY, HEATER RADIATOR
main87107-41010i200002-200207
87130DBLOWER ASSY
main87130-41020i200002-200207
87139CFILTER, CLEAN AIR
main87139-28010i200002-200207
main87139-47020i200002-200207
87165CCONTROL, BLOWER MOTOR
main87165-41010i200002-200207
88501EVAPORATOR SUB-ASSY, COOLER, NO.1
main88501-41020i200002-200207
88515VALVE, COOLER EXPANSION
main88515-48040i200002-200207
88539HOSE, COOLER UNIT DRAIN, NO.1
main88539-41010i200002-200207
88578BPACKING, COOLING UNIT, NO.1
main88578-41030i200002-200207
88625THERMISTOR, COOLER, NO.1
main88625-47011i200002-200207
88669BHOSE, COOLER AIR
main88669-41020i200002-200207
88710ATUBE ASSY, AIR CONDITIONER
main88710-41060i200002-200207
88891ZBRACKET, COOLER THERMISTOR
main88891-32100i200002-200207
88897UPIPE, ASPIRATOR
main88897-12210i200002-200207
88899MPLATE, COVER(FOR AIR FILTER)
main88899-41010i200002-200207
88899NPLATE, COVER
main88899-41020i200002-200207
8712433040CLAMP, HEATER
9008048054
9009900968
9009904497
9009914119
9009914120
9009914121
9015960213
9017906191
9048001694
9048026022

31 parts on this diagram · 1 diagram in section
