HEATING & AIR CONDITIONING - CONTROL & AIR DUCT

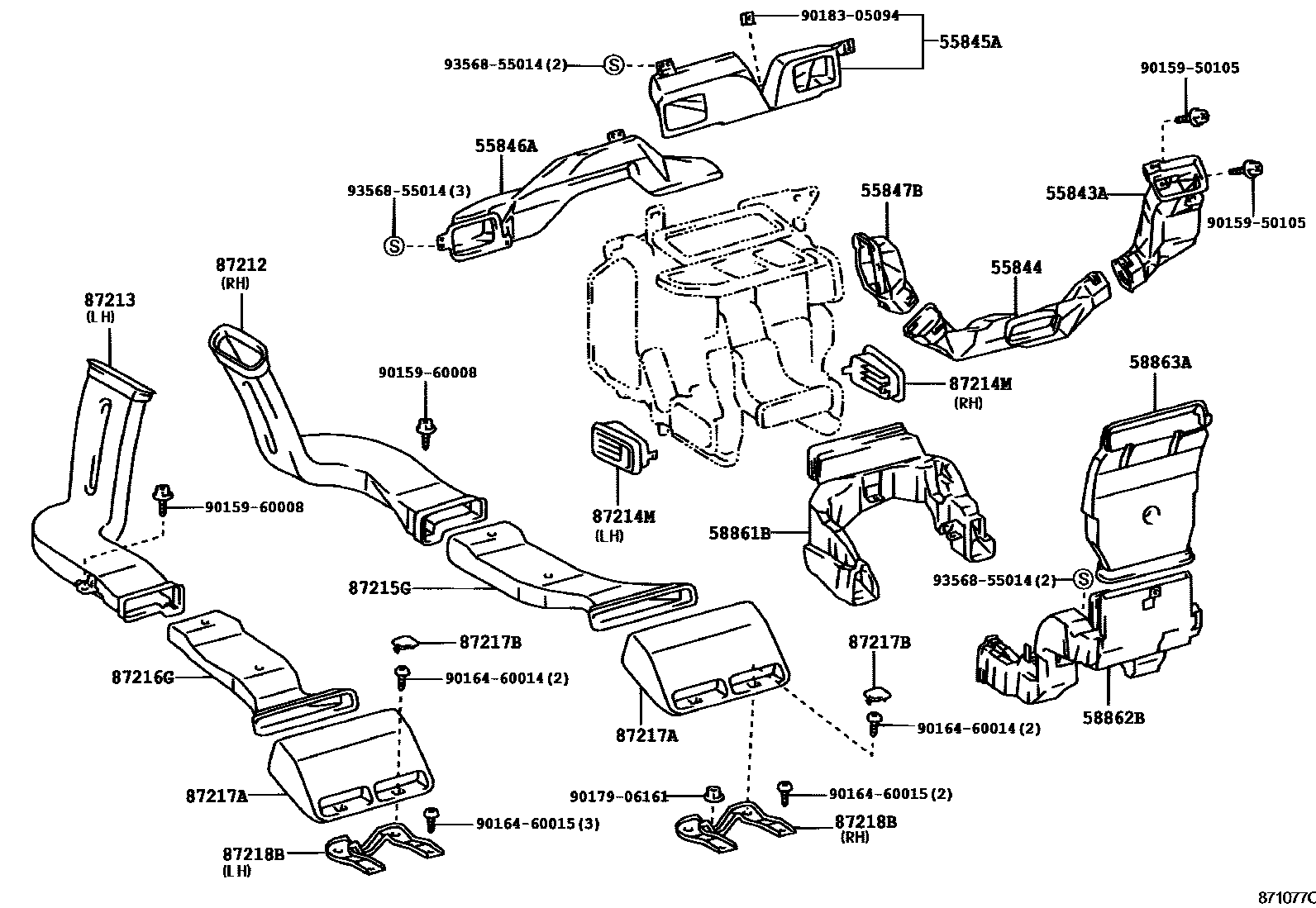

Parts diagram
55843ADUCT, HEATER TO REGISTER, NO.1
main55843-40010i200501
55844DUCT, HEATER TO REGISTER, NO.2
main55844-40010i199704-200205
main55844-40011i200205-200501
55845ADUCT, HEATER TO REGISTER, NO.3
main55845-40010i199704-200002
main55845-40011i200002-200205
main55845-40012i200205-200501
main55845-40040i200004-200205
main55845-40041i200205-200501
55846ADUCT, HEATER TO REGISTER, NO.4
main55846-40010i199704-200205
main55846-40011i200205-200501
55847BDUCT, HEATER TO REGISTER, NO.5
main55847-40010i199704-200501
58861BDUCT, CONSOLE BOX, NO.1
main58861-40020i199704-200501
main58861-40030i199704-200501
58862BDUCT, CONSOLE BOX, NO.2
main58862-40020i199704-200501
main58862-40030i199704-200501
58863ADUCT, CONSOLE BOX, NO.3
main58863-40010i199704-200501
87212DUCT, AIR, REAR NO.1
main87212-40100i199704-200501
87213DUCT, AIR, REAR NO.2
main87213-40040i199704-200501
87214MDUCT, HEATER TO FOOT, NO.3
main87214-40020-B0i200501-201701
main87214-40020-B1i200501-201701
main87214-40020-E0i199704-200501
main87214-40030-B0i200501-201701
main87214-40030-B1i200501-201701
main87214-40030-E0i200501-201701
87215GGUIDE, AIR DUCT, REAR RH
main87215-40050i199704-200501
87216GGUIDE, AIR DUCT, REAR LH
main87216-40060i199704-200501
87217ADUCT, AIR, REAR NO.6
main87217-50040-B1×2i200501-201701
MD.GRAY,TRIM1#
main87217-50040-B2×2i199704-200501
DK.BLUE GRAY,TRIM8#
main87217-50040-E0×2i200501-201701
ORCHID,TRIM4#
87217BPLUG, AIR DUCT
main90950-01693-B3×4i200501-201701
MD.GRAY,TRIM1#
main90950-01693-B4×4i199704-200501
DK.BLUE GRAY,TRIM8#
main90950-01693-E2×4i199704-200501
ORCHID,TRIM4#
87218BBRACKET
main87218-40010i199704-200501
main87219-40020i199704-200501
9015950105
9015960008
9016460014
9016460015
9017906161
9018305094
9356855014

23 parts on this diagram · 3 diagrams in section
