FRONT DRUM BRAKE WHEEL CYLINDER & BACKING PLATE

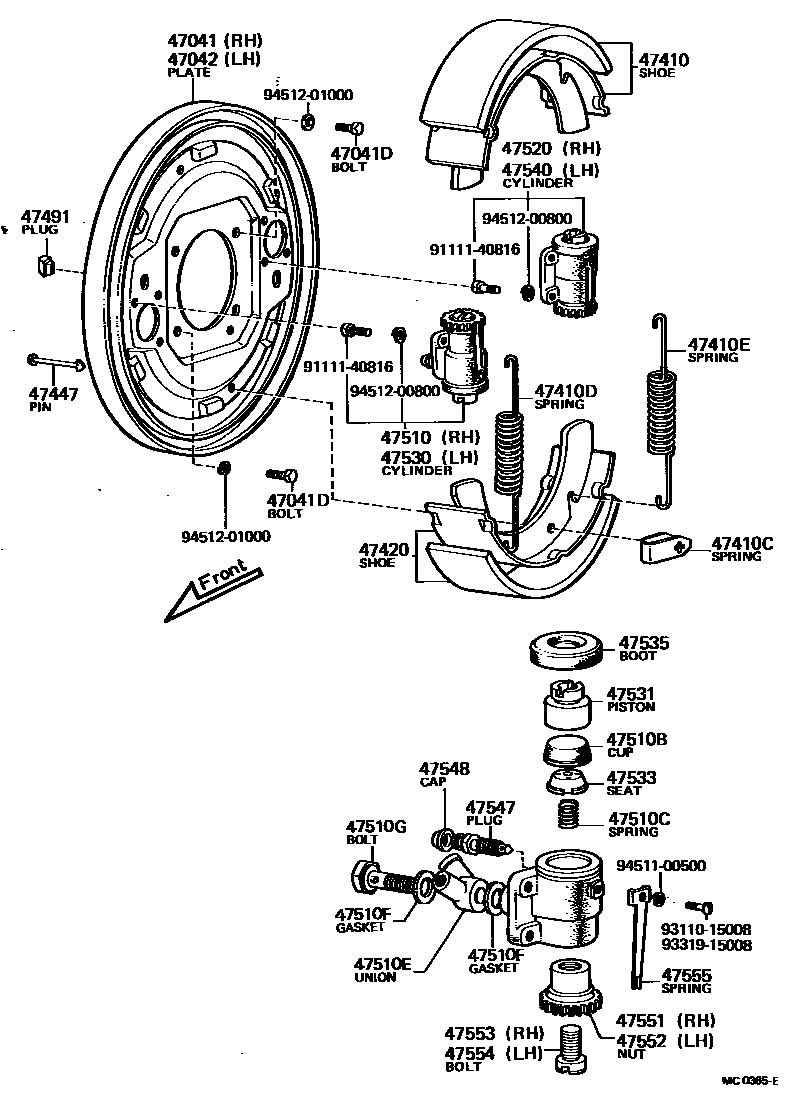

Parts diagram
47041PLATE SUB-ASSY, BRAKE BACKING, FRONT RH
main47041-40010i196711-197302
47041DBOLT(FOR BACKING PLATE TO STEERING KNUCKLE SETTING)
main91111-71016×4i196711-197302
main91111-71020×4i196711-197302
47042PLATE SUB-ASSY, BRAKE BACKING, FRONT LH
main47042-40010i196711-197302
47410SHOE ASSY, FRONT BRAKE(FOR FRONT OR UPPER SIDE)
main47410-40010×2i196711-197302
47410CSPRING(FOR FRONT BRAKE SHOE HOLD DOWN)
main47446-30010×4i196711-197302
47410DSPRING, TENSION(FOR FRONT BRAKE SHOE RETURN)
main90506-26154×2i196711-197302
47410ESPRING, TENSION(FOR FRONT BRAKE SHOE RETURN)
main90506-26154×2i196711-197302
47420SHOE ASSY, FRONT BRAKE(FOR REAR OR LOWER SIDE)
main47410-40010×2i196711-197302
47447PIN, SHOE HOLD DOWN SPRING(FOR FRONT BRAKE)
main47447-40010×4i196711-197302
47491PLUG, HOLE(FOR FRONT BRAKE)
main47491-30020×4i196711-197302
47510CYLINDER ASSY, FRONT WHEEL BRAKE, RH(FOR FRONT OR UPPER)
main47510-49015i196711-196811
main47510-49017i196811-197302
47510BCUP, CYLINDER(FOR FRONT WHEEL BRAKE CYLINDER)
main90947-01071×4i196711-197302
47510CSPRING, COMPRESSION(FOR FRONT WHEEL BRAKE CYLINDER)
main90501-08356×4i196711-197302
47510EUNION(FOR FRONT WHEEL BRAKE CYLINDER)
main90405-10006×2i196711-197302
RR WHEEL CYLINDER
main90405-10096i196711-196811
FR
main90405-10097i196711-196811
LH,FR WHEEL CYLINDER
main90405-10107i196811-197302
RH,FR WHEEL CYLINDER
main90405-10108i196911-197302
LH,FR WHEEL CYLINDER
47510FGASKET(FOR FRONT WHEEL BRAKE CYLINDER)
main90430-11100×8i196711-197302
47510GBOLT, UNION(FOR FRONT WHEEL BRAKE CYLINDER)
main90401-11017×2i196711-197302
RR WHEEL CYLINDER
main90401-11039×2i196711-197302
FR WHEEL CYLINDER
47520CYLINDER ASSY, FRONT WHEEL BRAKE, RH(FOR REAR OR LOWER)
main47520-49015i196711-197302
47530CYLINDER ASSY, FRONT WHEEL BRAKE, LH(FOR FRONT OR UPPER)
main47530-49015i196711-196811
main47530-49017i196811-197302
47531PISTON, WHEEL BRAKE CYLINDER(FOR FRONT BRAKE)
main47051-40010×4i196711-197302
47533SEAT, WHEEL CYLINDER PISTON SPRING(FOR FRONT BRAKE)
main47533-40010×4i196711-197302
47535BOOT, WHEEL CYLINDER(FOR FRONT BRAKE)
main47535-40010×4i196711-197302
47540CYLINDER ASSY, FRONT WHEEL BRAKE, LH(FOR REAR OR LOWER)
main47540-49015i196711-197302
47547PLUG, BLEEDER(FOR FRONT DRUM BRAKE)
main47547-40020×4i196711-197302
47548CAP, BLEEDER PLUG(FOR DRUM BRAKE, FRONT)
main31478-30010×4i197212-197302
main47548-20010×4i196711-197212
47551NUT, FRONT WHEEL CYLINDER ADJUSTING, RH(FOR FRONT BRAKE)
main47551-40010×2i196711-197302
RIGHT SCREW
47552NUT, FRONT WHEEL CYLINDER ADJUSTING, LH(FOR FRONT BRAKE)
main47552-40010×2i196711-197302
LEFT SCREW
47553BOLT, FRONT WHEEL CYLINDER ADJUSTING, RH(FOR FRONT BRAKE)
main47553-30010×2i196711-197302
RIGHT SCREW
47554BOLT, FRONT WHEEL CYLINDER ADJUSTING, LH(FOR FRONT BRAKE)
main47554-30010×2i196711-197302
LEFT SCREW
47555SPRING, ADJUSTER LOCK(FOR FRONT BRAKE)
main47555-30010×4i196711-197302
9111140816
9311015008
9331915008
9451100500
9451200800
9451201000

35 parts on this diagram · 1 diagram in section
