FUEL INJECTION SYSTEM

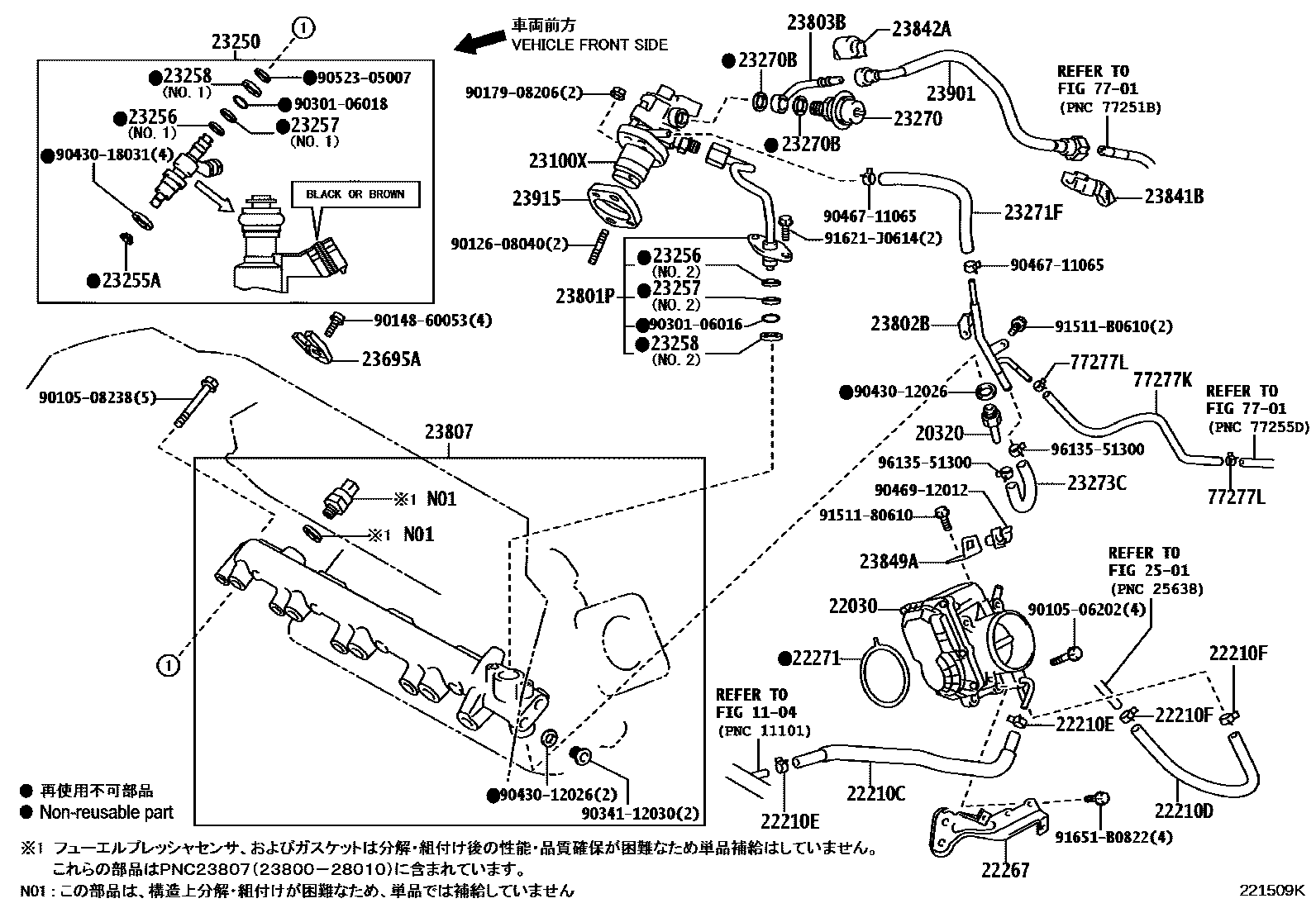

Parts diagram
1104CYLINDER HEAD
20320VALVE ASSY, FUEL RELIEF
main20320-28011i200606
22030BODY ASSY, THROTTLE W/THROTTLE POSITION SENSOR
main22030-28050i200307-200606
22210CHOSE, WATER BY-PASS, NO.1
main16261-0H050i200307-200606
main16261-28030i200606
22210DHOSE, WATER BY-PASS, NO.2
main16264-0H050i200506-200606
main16264-28030i200506-200606
main99555-10500i200606
22210ECLAMP OR CLIP, HOSE(FOR WATER BY-PASS HOSE, NO.1)
main90466-W0002×2i200606
main96135-51300×2i200307-200310
22210FCLAMP OR CLIP, HOSE (FOR WATER BY-PASS HOSE, NO.2)
main90466-W0002×2i200310-200606
main96135-51300×2i200606
22267BRACKET, THROTTLE BODY
main22267-28010i200307-200606
main22267-28040i200506-200606
22271GASKET, THROTTLE BODY
main22271-28030i200606-200811
main22271-28040i200606-200811
23100XPUMP ASSY, FUEL (ENGINE ROOM SIDE)
main23100-28032i200506-200606
main23100-28041i200307-200312
main23100-28042i200312-200606
23250INJECTOR ASSY, FUEL
main23209-29035×4i200307-200505
main23209-29036-A0×4i200505-200506
MARK BLACK
main23209-29036-B0×4i200505-200506
MARK BROWN
main23209-29037-A0×4i200606-200811
BLACK
main23209-29037-B0×4i200506-200606
MARK BROWN
main23209-29067-B0×4i200506-200606
MARK BROWN
23255ASEAL, FUEL INJECTOR
main23255-28010×4i200307-200606
23256RING, FUEL INJECTOR BACK-UP, NO.1
main23256-74010×4i200606
23257RING, FUEL INJECTOR BACK-UP, NO.2
main23257-74010i200307-200606
23258RING, FUEL INJECTOR BACK-UP, NO.3
main23258-28010×4i200307-200505
main23258-28011×4i200505-200606
main23258-74010i200307-200606
23270DAMPER ASSY, FUEL PRESSURE PULSATION
main23270-28040i200307-200606
23270BGASKET(FOR PULSATION DAMPER HOSE)
main23279-74010×2i200307-200606
23271FHOSE, FUEL
main23271-28050i200307-200606
main23271-28051i200803
23273CHOSE, FUEL, NO.2
main23273-28010i200307-200606
23695ACLAMP, NOZZLE HOLDER
main23695-28010×4i200307-200606
23801PPIPE SUB-ASSY, FUEL, NO.1
main23801-28043i200307-200606
main23801-28050i200803
23802BPIPE SUB-ASSY, FUEL, NO.2
main23802-28020i200307-200606
23803BPIPE SUB-ASSY, FUEL, NO.3
main23803-28010i200307-200405
main23803-28011i200405-200606
23807PIPE SUB-ASSY, FUEL DELIVERY
main23807-28023i200307-200511
main23807-28024i200511-200606
main23807-28033i200506-200511
23841BCLAMP, FUEL PIPE, NO.1(FOR EFI)
main23841-21050i200705
main23841-28010i200606-200704
23842ACLAMP, FUEL PIPE, NO.2(FOR EFI)
main23842-28010i200307-200606
23849ASUPPORT, FUEL PIPE
main23849-28060i200307-200606
23901TUBE SUB-ASSY, FUEL
main23901-28240i200307-200606
23915INSULATOR, FUEL PUMP
main23915-46011i200307-200606
2501EXHAUST GAS RECIRCULATION SYSTEM
7701FUEL TANK & TUBE
77277KHOSE, FUEL(FOR RETURN HOSE)
main23271-28080i200506-200606
main95337-06030i200307-200606
77277LCLIP, HOSE(FOR RETURN HOSE)
main96135-51100×2i200307-200606
9010506202
9010508238
9012608040
9014860053
9017908206
9030106016
9030106018
9034112030
9043012026
9043018031
9046711065
9046912012
9052305007
9151180610
91511B0610
91621J0614
91651B0822
9613551300

51 parts on this diagram · 3 diagrams in section
