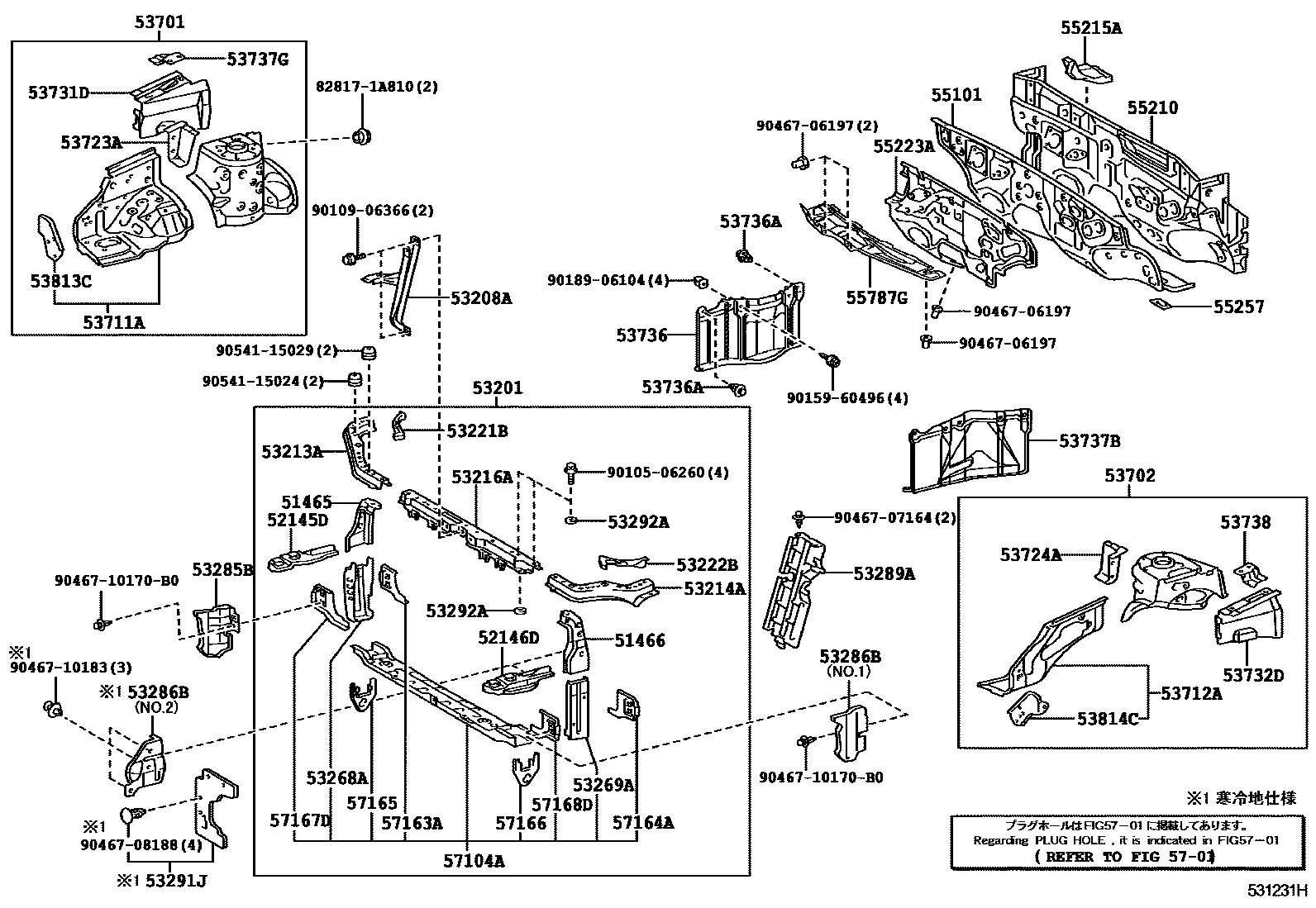

FRONT FENDER APRON & DASH PANEL

0001 1 0002 1

51465BRACE, RADIATOR SUPPORT, UPPER RH

main51465-20020iAZT240,NZT240,ZZT24#200112-200412

51466BRACE, RADIATOR SUPPORT, UPPER LH

main51466-20030iAZT240,NZT240,ZZT24#200112-200412

52145DBRACKET, FRONT BUMPER SIDE MOUNTING, RH

main52145-20260iAZT240,NZT240,ZZT24#200112-200412

52146DBRACKET, FRONT BUMPER SIDE MOUNTING, LH

main52146-20250iAZT240,NZT240,ZZT24#200112-200412

53201SUPPORT SUB-ASSY, RADIATOR

main53201-20730iAZT240,NZT240,ZZT24#..PRM200112-200412

main53201-20731iAZT240,NZT240,ZZT24#..PRM200611-200705

main53201-20750iAZT240,NZT240,ZZT24#..ALN200112-200412

main53201-20751iAZT240,NZT240,ZZT24#..ALN200611-200705

53208ASUPPORT SUB-ASSY, HOOD LOCK

main53208-20120iAZT240,NZT240,ZZT24#..PRM200412-200705

main53208-20130iAZT240,NZT240,ZZT24#..ALN200112-200412

53213ASUPPORT, RADIATOR, UPPER RH

main53213-20090iAZT240,NZT240,ZZT24#..PRM200112-200412

main53213-20100iAZT240,NZT240,ZZT24#..ALN200112-200412

53214ASUPPORT, RADIATOR, UPPER LH

main53214-20060iAZT240,NZT240,ZZT24#..PRM200112-200412

main53214-20070iAZT240,NZT240,ZZT24#..ALN200112-200412

53216ASUPPORT, RADIATOR, UPPER

main53216-20240iAZT240,NZT240,ZZT24#200112-200412

53221BBRACE, RADIATOR SUPPORT APRON, RH

main53221-20020iAZT240,NZT240,ZZT24#..ALN200412

53222BBRACE, RADIATOR SUPPORT APRON, LH

main53222-20040iAZT240,NZT240,ZZT24#..ALN200412

53268AREINFORCEMENT, RADIATOR MOUNTING, RH

main53268-20110iAZT240,NZT240,ZZT24#200112-200412

53269AREINFORCEMENT, RADIATOR MOUNTING, LH

main53269-63010iAZT240,NZT240,ZZT24#200112-200412

53285BSEAL, RADIATOR SIDE AIR, NO.1

main53285-20020iAZT240,NZT240,ZZT24#..PRM200112-200412

main53285-20030iAZT240,NZT240,ZZT24#..ALN200112-200412

main53285-20040iAZT240,NZT240,ZZT24#..PRM200412

main53285-20050iAZT240,NZT240,ZZT24#..ALN200412

53286BSEAL, RADIATOR SIDE AIR, NO.2

main53285-20020iAZT240,NZT240,ZZT24#..PRM200112-200412

main53285-20040iAZT240,NZT240,ZZT24#..PRM200412

main53286-20020iAZT240,NZT240,ZZT24#..ALN200112-200412

main53286-20030iAZT240,NZT240,ZZT24#..PRM200112-200412

main53286-20040iAZT240,NZT240,ZZT24#..ALN200412

main53286-20060iAZT240,NZT240,ZZT24#..ALN200412

53289ACOVER, RADIATOR SUPPORT OPENING

main53289-63010iAZT240,NZT240,ZZT24#200112-200412

53291JSEAL, RADIATOR SUPPORT

main53291-20070iAZT240,NZT240,ZZT24#..PRM200112-200412

main53291-20080iAZT240,NZT240,ZZT24#..ALN200412

53292ASEAL, RADIATOR SUPPORT, UPPER

main53882-30040×6iAZT240,NZT240,ZZT24#200112-200412

53701APRON SUB-ASSY, FRONT FENDER, RH

main53701-20820iAZT240,NZT240,ZZT24#..ALN200112-200412

main53701-20830iAZT240,NZT240,ZZT24#..PRM200112-200412

53702APRON SUB-ASSY, FRONT FENDER, LH

main53702-20800iAZT240,NZT240,ZZT24#..ALN200112-200412

main53702-20810iAZT240,NZT240,ZZT24#..PRM200112-200412

53711AAPRON, FRONT FENDER, W/SUPPORT, FRONT RH

main53711-20904iAZT240,NZT240,ZZT24#..ALN200112-200412

main53711-20905iAZT240,NZT240,ZZT24#..PRM200112-200412

53712AAPRON, FRONT FENDER, W/SUPPORT, FRONT LH

main53712-20902iAZT240,NZT240,ZZT24#..ALN200112-200412

main53712-20903iAZT240,NZT240,ZZT24#..PRM200412

53723AREINFORCEMENT, FRONT SPRING SUPPORT, RH

main53723-12080iAZT240,NZT240,ZZT24#200112-200412

53724AREINFORCEMENT, FRONT SPRING SUPPORT, LH

main53724-12070iAZT240,NZT240,ZZT24#200112-200412

53731DMEMBER, FRONT APRON TO COWL SIDE, UPPER RH

main53731-20150iAZT240,NZT240,ZZT24#200112-200412

53732DMEMBER, FRONT APRON TO COWL SIDE, UPPER LH

main53732-20150iAZT240,NZT240,ZZT24#200112-200412

53736SEAL, FRONT FENDER APRON, RH

main53736-32060iAZT240,NZT240,ZZT24#200112-200412

53736ACLIP(FOR FRONT FENDER APRON SEAL)

main90467-07164×4iAZT240,NZT240,ZZT24#200412

53737BSEAL, FRONT FENDER APRON, LH

main53737-32040iAZT240,NZT240,ZZT24#200112-200412

53737GPLATE, FRONT APRON TO COWL SIDE MEMBER, RH

main53737-20040iAZT240,NZT240,ZZT24#200112-200412

53738PLATE, FRONT APRON TO COWL SIDE MEMBER, LH

main53738-20050iAZT240,NZT240,ZZT24#200412

53813CEXTENSION, FRONT FENDER, RH

main53813-20070iAZT240,NZT240,ZZT24#..ALN200112-200412

main53813-20090iAZT240,NZT240,ZZT24#..PRM200112-200412

53814CEXTENSION, FRONT FENDER, LH

main53814-20050iAZT240,NZT240,ZZT24#..ALN200112-200412

main53814-20060iAZT240,NZT240,ZZT24#..PRM200112-200412

55101PANEL SUB-ASSY, DASH

main55101-29065iAZT240,NZT240,ZZT24#200112-200412

55210INSULATOR ASSY, DASH PANEL

main55210-20340iAZT240,NZT240,ZZT24#200112-200412

55215APAD, DASH PANEL INSULATOR, NO.3

main55215-20120iAZT240,NZT240,ZZT24#200112-200412

55223AINSULATOR, DASH PANEL, OUTER

main55223-20140iAZT240,NZT240,ZZT24#200112-200305

main55223-68010iAZT240,NZT240,ZZT24#200305-200412

55257COVER, DASH PANEL OPENING

main55257-13010×2iAZT240,NZT240,ZZT24#200112-200412

55787GINSULATOR, COWL TOP PANEL, NO.1

main55787-20180iAZT240,NZT240,ZZT24#200112-200412

5701HOLE PLUG

→ Go to FIG 57-01

57104AMEMBER SUB-ASSY, FRONT CROSS

main57104-20160iAZT240,NZT240,ZZT24#200112-200412

main57104-21060iAZT240,NZT240,ZZT24#200611

57163AREINFORCEMENT, FRONT CROSSMEMBER, NO.1 RH

main57163-32050iAZT240,NZT240,ZZT24#200112-200412

57164AREINFORCEMENT, FRONT CROSSMEMBER, NO.1 LH

main57164-32050iAZT240,NZT240,ZZT24#200112-200412

57165REINFORCEMENT, FRONT CROSSMEMBER, LOWER RH

main57165-32050iAZT240,NZT240,ZZT24#200112-200412

57166REINFORCEMENT, FRONT CROSSMEMBER, LOWER LH

main57166-32010iAZT240,NZT240,ZZT24#200112-200412

57167DREINFORCEMENT, FRONT CROSSMEMBER SIDE, RH

main57167-32080iAZT240,NZT240,ZZT24#200112-200412

57168DREINFORCEMENT, FRONT CROSSMEMBER SIDE, LH

main57168-32080iAZT240,NZT240,ZZT24#200112-200412

828171A810PROTECTOR, WIRING HARNESS, NO.1

main82817-1A810

9010506260

main90105-06260

9010906366

main90109-06366

9015960496

main90159-60496

9018906104

main90189-06104

9046706197

main90467-06197

9046707164

main90467-07164

9046708188

main90467-08188

9046710170B0

main90467-10170B0

9046710183

main90467-10183

9054115024

main90541-15024

9054115029

main90541-15029

59 parts on this diagram · 2 diagrams in section
