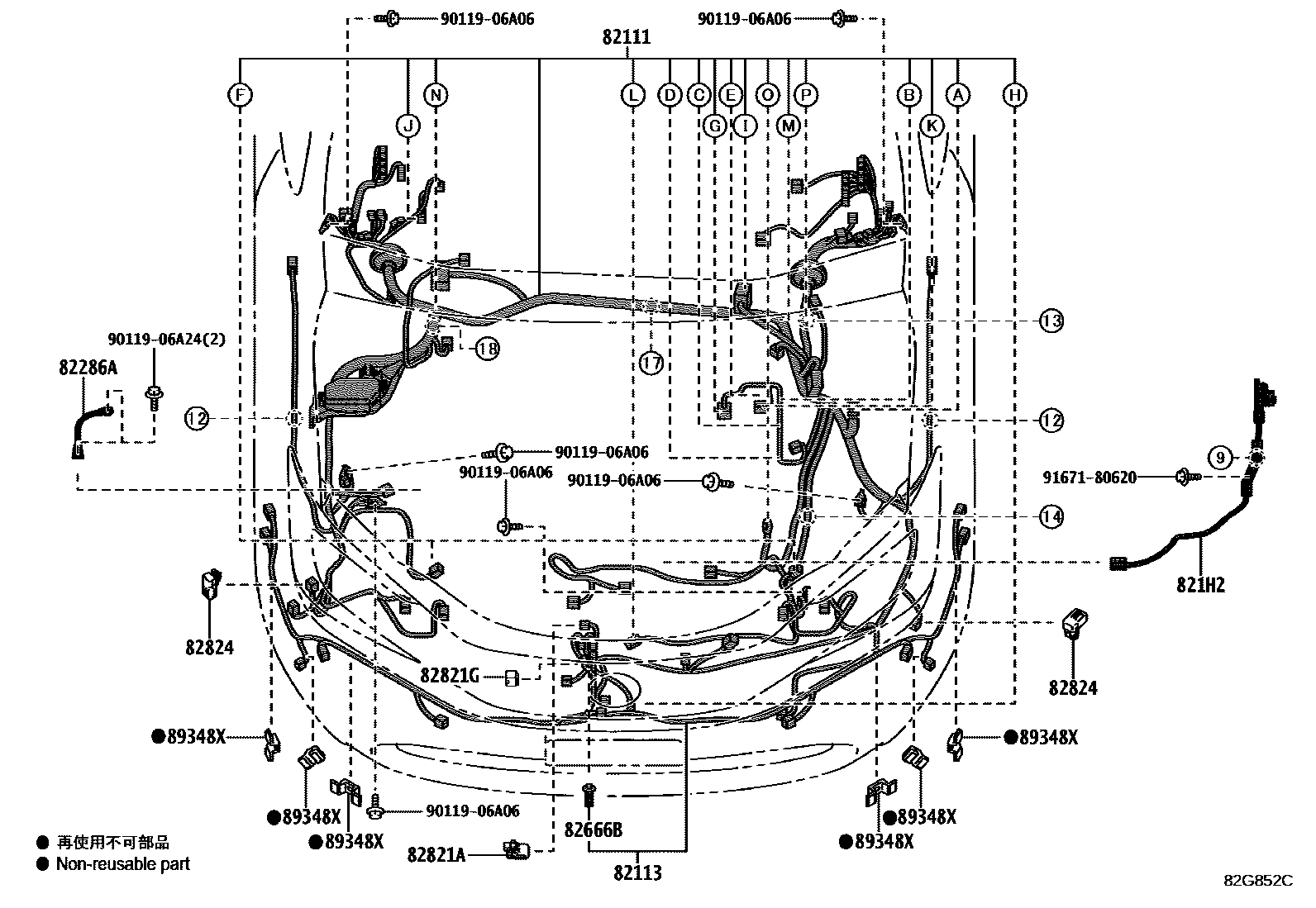

WIRING & CLAMP

0001 1�������� 0002 1�������� 0003 1�������� 0004 1�������� 0005 1�������� 0006 1�������� 0007 1����� 0008 1����� 0009 1����� 0010 1����� 0011 1����� 0012 1����� 0013 1����� 0014 1����� 0015 1����� 0016 1����� 0017 1������������ 0018 1��� 0019 1��� & ��� 0020 1��� & ��� 0021 1��������� 0022 1��������� 0023 1��������� 0024 1��������� 0025 1��������� 0026 1��� 0027 1����� & ������ 0028 1����� & ������ 0029 1���� 1/2 0030 1���� 2/2

82111WIRE, ENGINE ROOM MAIN

main82111-47V60iZVW6#..X202212-202409

main82111-47V62iZVW6#..X202409-202507

main82111-47V70iMXWH60,65..X202212-202409

main82111-47V72iMXWH60,65..X202409-202507

main82111-47V90iMXWH60,65..G202212-202409

main82111-47V92iMXWH60,65..G202409-202507

main82111-47W00iMXWH60,65..Z202212-202409

main82111-47W02iMXWH60,65..Z202409-202507

main82111-4E540iZVW60..U202212-202409

main82111-4E542iZVW60..U202409-202507

main82111-4E550iZVW65..U202212-202409

main82111-4E552iZVW65..U202409-202507

main82111-4EE80iMXWH61..X202303-202409

main82111-4EE82iMXWH61..X202409-202507

main82111-4EE90iMXWH61..G202303-202409

main82111-4EE92iMXWH61..G202409-202507

main82111-4EF20iMXWH61..Z202303-202409

main82111-4EF22iMXWH61..Z202409-202507

82113WIRE, ENGINE ROOM, NO.3

main82113-47350iMXWH6#..Z202212-202507

main82113-47450iZVW65..U202212

main82113-47570iZVW65..X;MXWH6#,ZVW60..G,U,X202212-202507

821H2WIRE, HV AIR CONDITIONER

main821H2-16020iMXWH60202212

main821H2-16030iMXWH61,65202212

main821H2-V1010iZVW60202212

main821H2-V1020iZVW65202212

82286AWIRE, EARTH, NO.2

main82286-12010iMXWH6#202212

main82286-47010iZVW6#202212

82666BHOLDER, CONNECTOR NO.3

main82666-42720iMXWH6#,ZVW6#202212

82821ACOVER, CONNECTOR

main82715-10520iZVW6#202212

82821GCOVER, CONNECTOR(FOR DIAGNOSIS)

main82821-30B80iZVW6#..U202212

82824CONNECTOR, WIRING HARNESS

main82824-47390iZVW6#..U202212

89348XCLIP, ULTRASONIC SENSOR, FRONT

main89348-50050iMXWH6#..Z202212-202507

main89348-50050iMXWH6#..Z202212-202507

main89348-50050iMXWH6#..Z202212-202507

main89348-50050iMXWH6#..Z202212-202507

main89348-50050iMXWH6#..Z202212-202507

main89348-50050iMXWH6#..Z202212-202507

main89348-50050iMXWH6#..Z202212-202507

main89348-50050iMXWH6#,ZVW6#..G,U,X202212

main89348-50050iMXWH6#,ZVW6#..G,U,X202212

main89348-50050iMXWH6#,ZVW6#..G,U,X202212

9011906A06

main90119-06A06

9011906A24

main90119-06A24

9167180620

main91671-80620

12 parts on this diagram · 30 diagrams in section
