BRAKE PEDAL & BRACKET

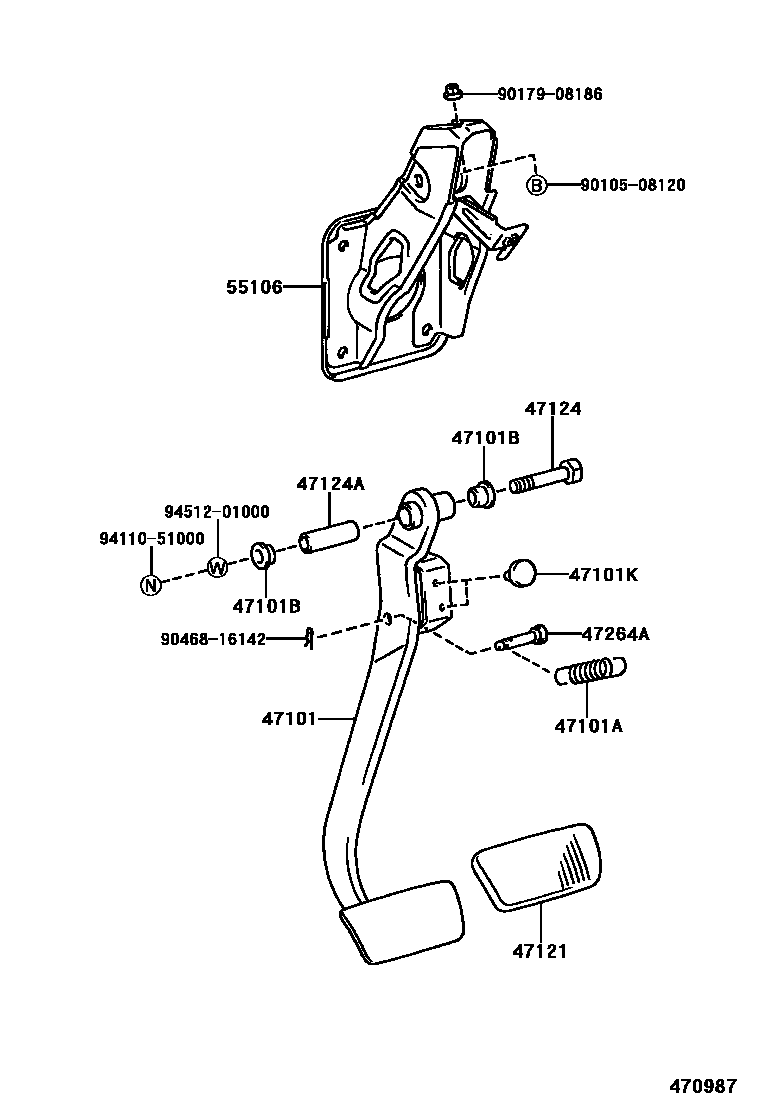

Parts diagram
47101PEDAL SUB-ASSY, BRAKE
main47101-47010i199712-200005
main47101-47020i200005
47101ASPRING(FOR BRAKE PEDAL RETURN)
main90507-13007i199712-199910
main90507-14049i199910-200005
main90905-07030i200005
47101BBUSH(FOR BRAKE PEDAL)
main90386-13015×2i199712
47101KCUSHION(FOR PARKING LOCK CABLE)
main90541-06049×2i199712-200005
47121PAD, BRAKE PEDAL
main47121-14010i199712-200005
main47121-50010i200005
47124SHAFT, BRAKE PEDAL
main90101-10015i199712-200005
main90109-10167i200005
47124ACOLLAR(FOR BRAKE PEDAL SHAFT)
main90387-10003i199712-200005
47264APIN(FOR PUSH ROD)
main47148-12020i199712
55106SUPPORT SUB-ASSY, BRAKE PEDAL
main55106-47010i199712-200005
main55106-47020i200005
9010508120
9017908186
9046816142
9411051000
9451201000

14 parts on this diagram · 2 diagrams in section
