REAR SEAT & SEAT TRACK

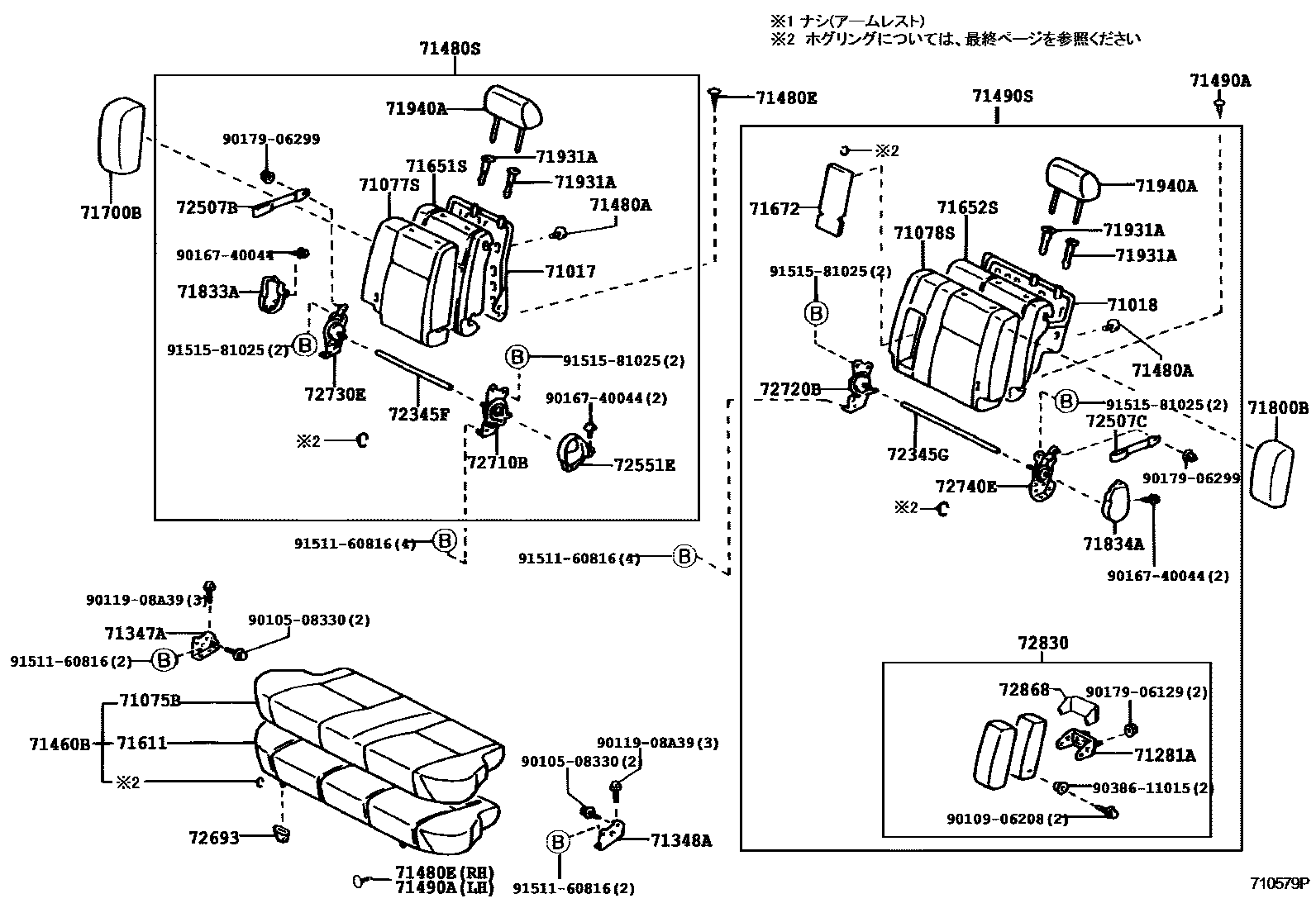

Parts diagram
71017FRAME SUB-ASSY, REAR SEATBACK, RH
main71017-46010i199705
main71017-46020i199907
main71017-46030i199907-200204
71018FRAME SUB-ASSY, REAR SEATBACK, LH
main71018-46010i199705
main71018-46020i199705
main71018-46030i199907-200204
71075BCOVER, REAR SEAT CUSHION (FOR BENCH TYPE)
main71075-46010-B2i199705-199708
main71075-46010-B3i199705-199708
main71075-46010-B4i199708-199808
main71075-46010-B5i199708-199808
main71075-46011-B4i199808-199907
main71075-46020-B4i199708-199808
main71075-46020-B5i199708-199808
main71075-46021-B4i199808-199907
main71075-46030-B1i199705-199708
main71075-46030-B2i199708-199808
main71075-46040-B0i199712
main71075-46050-B0i199712
main71075-46060-B1i199808-199907
main71075-46060-B2i199808-199907
main71075-46060-B3i199907
main71075-46070-B1i199808-199907
main71075-46070-B2i199808-199907
main71075-46080-B1i199812-199907
main71075-46090-B1i199812-199907
main71075-46100-J0i199804-199808
main71075-46101-J0i199808-199811
main71075-46110-G0i199804-199808
main71075-46111-G0i199808-199811
main71075-46120-J0i199804-199808
main71075-46121-J0i199808-199811
main71075-46130-G0i199804-199808
main71075-46131-G0i199808-199811
main71075-46140-B0i199907-200204
main71075-46150-B0i199907-200204
main71075-46160-A0i199907-200204
main71075-46170-A0i199907-200204
main71075-46190-B0i200105
main71075-46200-B0i200105
main71075-46210-A1i200204
main71075-46220-A1i200204
71077SCOVER, REAR SEATBACK, RH (FOR SEPARATE TYPE)
main71077-46010-B2i199705-199808
main71077-46010-B3i199705-199808
main71077-46011-B2i199808-199907
main71077-46030-B2i199705-199808
main71077-46040-B0i199712
main71077-46050-B1i199808-199907
main71077-46050-B3i199907
main71077-46060-B1i199812-199907
main71077-46070-J0i199804-199808
main71077-46071-J0i199808-199811
main71077-46080-G0i199804-199808
main71077-46081-G0i199808-199811
main71077-46090-B1i199907-200204
main71077-46100-B1i199907-200204
main71077-46110-A1i199907-200204
main71077-46120-B0i200105
main71077-46130-A0i200204
71078SCOVER, REAR SEATBACK, LH(FOR SEPARATE TYPE)
main71078-46010-B2i199705-199808
main71078-46010-B3i199705-199808
main71078-46011-B2i199808-199907
main71078-46030-B2i199705-199808
main71078-46040-B0i199705-199808
main71078-46041-B0i199808-199907
main71078-46060-B0i199712
main71078-46070-B1i199812-199907
main71078-46080-J0i199804-199808
main71078-46081-J0i199808-199811
main71078-46090-G0i199804-199808
main71078-46091-G0i199808-199811
main71078-46100-B1i199907-200204
main71078-46101-B2i200204
main71078-46110-B0i199907-200204
main71078-46111i200204
main71078-46120-B1i199907-200204
main71078-46130-A1i199907-200204
main71078-46140-B0i200105-200204
main71078-46150-A0i200204
71281AHINGE, REAR SEAT CENTER ARMREST
main71281-46010i199705
71347ABRACKET, REAR SEATBACK STAY, RH
main71347-46010i199705-199808
71348ABRACKET, REAR SEATBACK STAY, LH
main71348-46010i199705-199808
71460BCUSHION ASSY, REAR SEAT (FOR BENCH TYPE)
main71460-46010-B0i199705-199808
main71460-46010-B1i199705-199808
main71460-46011-B0i199808-199907
main71460-46020-B0i199708-199808
main71460-46020-B1i199708-199808
main71460-46021-B0i199808-199907
main71460-46030-B0i199705-199808
main71460-46040-B0i199712
main71460-46050-B0i199712
main71460-46060-B0i199808-199907
main71460-46060-B1i199907
main71460-46070-B0i199808-199907
main71460-46070-B1i199907
main71460-46080-B0i199812-199907
main71460-46090-B0i199812-199907
main71460-46100-J0i199804-199808
main71460-46101-J0i199808-199811
main71460-46110-G0i199804-199808
main71460-46111-G0i199808-199811
main71460-46120-J0i199804-199808
main71460-46121-J0i199808-199811
main71460-46130-G0i199804-199808
main71460-46131-G0i199808-199811
main71460-46140-B0i199907-200204
main71460-46150-B0i199907-200204
main71460-46160-B0i199907-200204
main71460-46170-B0i199907-200204
main71460-46190-B0i200105
main71460-46200-B0i200105
main71460-46210-B1i200204
main71460-46220-B1i200204
71480ACLIP (FOR REAR SEATBACK)
main90467-07049-B6×11i199708-199812
MD.MOON MIST,TRIM1#
main90467-07049-B7×11i199907-200304
DK.GRAY,TRIM1#
71480ECLIP, REAR SEATBACK, RH
main90467-08198-B1×2i199705-199907
MD.MOON MIST,TRIM1#
main90467-08198-B3×2i199907
DK.GRAY,TRIM1#
71480SBACK ASSY, REAR SEAT, RH (FOR SEPARATE TYPE)
main71480-46010-B0i199705-199808
main71480-46010-B1i199705-199808
main71480-46011-B0i199808-199907
main71480-46030-B0i199705-199808
main71480-46040-B0i199712
main71480-46060-B0i199812-199907
main71480-46070-J0i199804-199811
main71480-46080-G0i199804-199811
main71480-46090-B0i199907-200204
main71480-46091-B3i200204-200301
main71480-46100-B0i199907-200204
main71480-46110-B0i199907-200204
main71480-46120-B0i200105-200204
main71480-46130-B0i200204
main71480-46901-B1i200301
71490ACLIP, REAR SEATBACK, LH
main90467-08198-B1×2i199705-199907
MD.MOON MIST,TRIM1#
main90467-08198-B3×2i199907
DK.GRAY,TRIM1#
71490SBACK ASSY, REAR SEAT, LH (FOR SEPARATE TYPE)
main71490-46010-B0i199705-199808
main71490-46010-B1i199705-199808
main71490-46011-B0i199808-199907
main71490-46030-B0i199705-199808
main71490-46040-B0i199705-199808
main71490-46041-B0i199808-199907
main71490-46060-B0i199712
main71490-46070-B1i199812-199907
main71490-46080-J0i199804-199811
main71490-46090-G0i199804-199811
main71490-46100-B0i199907-200204
main71490-46101-B3i200204-200301
main71490-46110-B0i199907-200204
main71490-46111-B2i200204-200301
main71490-46120-B0i199907-200204
main71490-46130-B0i199907-200204
main71490-46140-B0i200105-200204
main71490-46150-B0i200204
main71490-46902-B1i200301
main71490-46903-B2i200301
71611PAD, REAR SEAT CUSHION
main71503-46010i199705-199808
main71503-46011i199808
main71503-46020i199708-199808
main71503-46021i199808
main71503-46050i199907
main71503-46060i199808-199907
71651SPAD, REAR SEATBACK, RH(FOR SEPARATE TYPE)
main71651-46010i199705
main71651-46020i199907
main71651-46030i199907-200204
71652SPAD, REAR SEATBACK, LH(FOR SEPARATE TYPE)
main71652-46010i199705
main71652-46020i199705
main71652-46030i199907-200204
71672PAD, REAR SEATBACK SILENCER, B
main71672-46010i199705
main71672-46020×4i199907-200204
71700BSEAT ASSY, REAR SIDE, RH
main71700-46010-B0i199808-199907
MD.MOONMIST,TRIM1#
main71700-46010-B1i199907
DK.GRAY,TRIM1#
71800BSEAT ASSY, REAR SIDE, LH
main71800-46010-B0i199808-199907
MD.MOONMIST,TRIM1#
main71800-46010-B1i199907
DK.GRAY,TRIM1#
71833ACOVER, REAR SEAT RECLINING, NO.1 RH
main71833-42020-B2i199907-200204
main71833-46010-A0i199907
main71833-46010-B0i199705-199907
main71833-46010-B3i199812-199907
main71833-46010-B5i199907
main71833-46020-B0i199808-199907
main71833-46020-B1i199907
71834ACOVER, REAR SEAT RECLINING, NO.1 LH
main71834-42020-B2i199907-200204
main71834-46010-A0i199907
main71834-46010-B1i199705-199907
LT.BLUISH GRAY,TRIM1#
main71834-46010-B3i199907
main71834-46020-B1i199808-199907
main71834-46020-B2i199907
71931ASUPPORT, REAR SEAT HEADREST
main71930-46010-A0×2i199907
main71930-46010-B0×2i199705-199808
main71930-46010-B1×2i199808-199907
main71930-46010-C0×2i199907
main71931-12040-A5×2i199907
main71931-12040-C0×2i199907
main71931-12040-P6×2i199907
main71931-12040-S0×2i199705-199808
71940AHEADREST ASSY, REAR SEAT
main71910-46010-B4×2i199907-200204
main71940-46010-B0×2i199712-200304
main71940-46010-B1×2i199808-199907
main71940-46010-B2×2i199907-200304
main71940-46010-B3×2i199907-200304
main71940-46020-B2×2i199812-199907
main71940-46040-G0i199804-199811
main71940-46040-J0×2i199804-199811
main71940-46050-A1×2i199907-200204
main71940-46060-B0×2i200105-200204
main71940-46070-A0×2i200204-200304
72345FPIPE, RECLINING CONNECTING, RH
main72345-46010i199705
main72345-46030i199907-200204
72345GPIPE, RECLINING CONNECTING, LH
main72345-46020i199705-199907
main72345-46030i199907-200204
72507BHANDLE SUB-ASSY, RECLINING RELEASE, RH
main72507-28011-A0i199907
main72507-28011-B1i199808-199907
LT.BLUISH GRAY,TRIM1#
main72507-28011-B5i199907
main72507-46010-B2i199705-199808
BLUISH GRAY,TRIM1#
main72507-46020-B1i199808-199907
main72507-46020-C0i199907
72507CHANDLE SUB-ASSY, RECLINING RELEASE, LH
main72507-28011-A0i199907
main72507-28011-B1i199808-199907
LT.BLUISH GRAY,TRIM1#
main72507-28011-B5i199907
main72507-46010-B2i199705-199808
BLUISH GRAY,TRIM1#
72551ECOVER, RECLINING HINGE, RH
main72551-46010-A0i199907
main72551-46010-B1i199705-199907
LT.BLUISH GRAY,TRIM1#
main72551-46010-B3i199907
72693HOOK, REAR SEAT CUSHION LOCK
main72693-20040×2i199705
72710BADJUSTER ASSY, REAR SEATBACK, INNER RH
main72710-46010i199705
72720BADJUSTER ASSY, REAR SEATBACK, INNER LH
main72720-46010i199705
72730EADJUSTER ASSY, REAR SEATBACK, OUTER RH
main72730-46010i199705-199808
main72730-46020i199808
main72730-46030i199808-199907
72740EADJUSTER ASSY, REAR SEATBACK, OUTER LH
main72740-46010i199705-199808
main72740-46020i199808-199907
main72740-46030i199808
72830ARMREST ASSY, REAR SEAT, CENTER
main72830-46010-B3i199705-199907
main72830-46010-B4i199705-199808
main72830-46020-B0i199712
main72830-46030-B0i199808-199907
main72830-46030-B1i199808-199907
main72830-46030-B2i199907
main72830-46040-B1i199812-199907
main72830-46050-J0i199804-199811
main72830-46060-G0i199804-199811
main72830-46070-B0i199907-200204
main72830-46071-B1i200204
main72830-46080-A0i199907-200204
main72830-46090-B0i200105-200204
main72830-46100-A0i200204
72868COVER, CENTER ARMREST HINGE, RH
main72868-46010-B0i199705-199907
main72868-46010-B4i200301
main72868-46010-B5i200204-200301
main72868-46030-A0i199907-200204
main72868-46030-B0i199808-199907
main72868-46030-B1i199808-199907
main72868-46030-B2i199907
main72868-46040-B0i199812-199907
main72868-46050-B0i200105-200204
main72868-46060-A0i200204
9010508330
9010906208
9011908A39
9016740044
9017906129
9017906299
9038611015
9151160816
9151581025

45 parts on this diagram · 6 diagrams in section
