TORQUE CONVERTER, FRONT OIL PUMP & CHAIN (ATM)

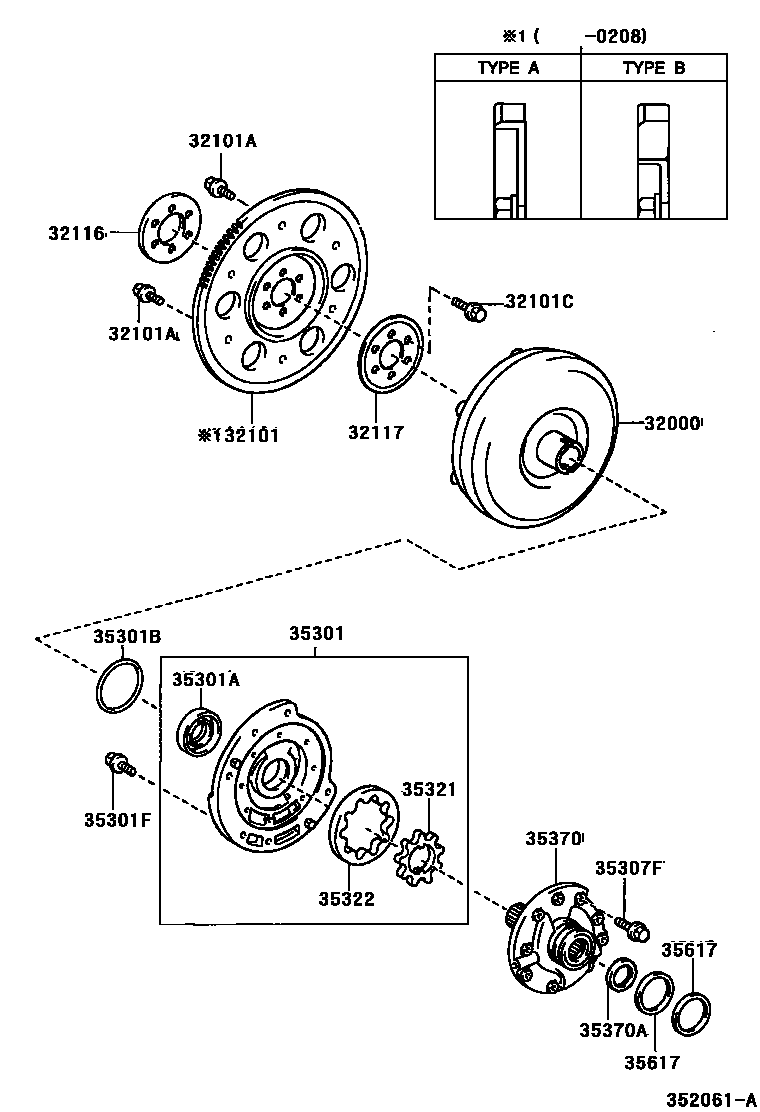

Parts diagram

32000CONVERTER ASSY, TORQUE

main32000-52010i200208-200512

main32000-52040i199908-200208

main32000-52060i200208-200512

32101GEAR SUB-ASSY, DRIVE PLATE & RING

main32101-52010i199908-199910

main32101-52020i199908-200208

main32101-52021i200208

main32111-52010i200208

main32111-52040i199908-199912

32101ABOLT(FOR DRIVE PLATE & TORQUE CONVERTER SETTING)

main90109-08107i200208

main90109-08113i200001-200208

main90119-08269×5i200208

main90119-08498×5i200208

32101CBOLT, HEXAGON(FOR DRIVE PLATE SETTING)

main90105-10048×6i200208

32116SPACER, DRIVE PLATE, FRONT

main32116-52010i200208

main32116-52030i200208

32117SPACER, DRIVE PLATE, REAR

main32117-52010i199908-200208

main32117-52030i199908-200208

35301BODY SUB-ASSY, FRONT OIL PUMP

main35035-52030i200208

main35035-52040i199908-200208

35301ASEAL, OIL (FOR FRONT OIL PUMP)

main90311-38064i200208-200511

main90311-38075i200208

main90311-38077i199908-200208

35301BRING, O (FOR FRONT OIL PUMP BODY)

main90301-99123i199908-200208

main90301-99124i199908-200208

35301FBOLT (FOR FRONT OIL PUMP SETTING)

main90105-08301×7i199908-200208

main90105-08376×6i200208-200511

35307FBOLT (FOR STATOR SHAFT)

main90119-06808×8i200208

main90148-60027×10i199908-200208

35321GEAR, FRONT OIL PUMP DRIVE

main35321-52010i199908-200208

main35321-52020i200208

main35321-52030i200208

main35321-52040i199908-200208

main35321-52050i199908-200208

main35321-52060i199908-200208

main35321-52070i200208

main35321-52080i199908-200208

main35321-52090i199908-200208

main35321-52100i199908-200208

35322GEAR, FRONT OIL PUMP DRIVEN

main35322-52010i199908-200208

main35322-52020i200208

main35322-52030i199908-200208

main35322-52040i199908-200208

main35322-52050i200208

main35322-52060i200208

main35322-52070i199908-200208

main35322-52080i199908-200208

main35322-52090i200208

main35322-52100i200208

35370SHAFT ASSY, STATOR

main35370-52010i200208-200512

main35370-52030i200208-200512

35370ABEARING, THRUST NEEDLE ROLLER(FOR STATOR SHAFT)

main90374-26003i200208-200511

main90374-32007i199908-200208

main90374-32008i200208-200511

35617RING, CLUTCH DRUM OIL SEAL

main35613-52010×2i200208

16 parts on this diagram · 2 diagrams in section
