HEADLAMP

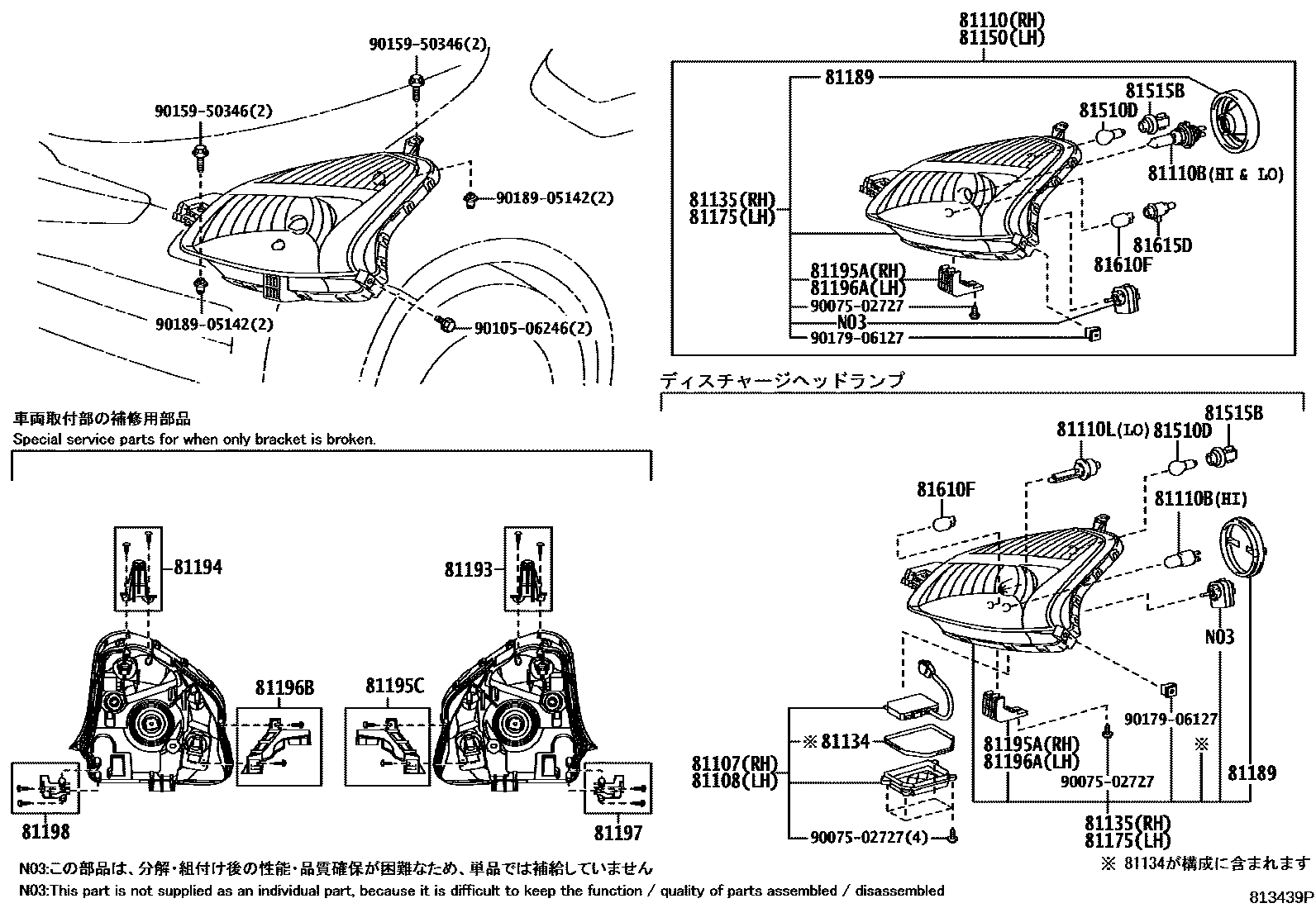

Parts diagram
81107COMPUTER SUB-ASSY, HEADLAMP LIGHT CONTROL, RH
main81107-52680i200704-200712
main81107-52A70i200712
81108COMPUTER SUB-ASSY, HEADLAMP LIGHT CONTROL, LH
main81107-52680i200704-200712
main81107-52A70i200712
81110HEADLAMP ASSY, RH
main81110-52670i200509-200712
main81110-52680i200704-200712
main81110-52800i200509-200712
81110BBULB(FOR HEADLAMP, NO.1)
main90981-13046×2i200712
main90981-13058×2i200509-200712
main90981-13079×2i200509-200712
81110LBULB, DISCHARGE HEADLAMP
main90981-20014×2i200509-200712
main90981-20019i200902-200906
main90981-20028i200906
81134GASKET, HEADLAMP
main90075-68007i200509-200712
81135UNIT ASSY, HEADLAMP, RH
main81130-52800i200509-200712
main81130-52A80i200712-201008
main81145-52680i200509-200712
main81145-52A70supersedes 81130-52A60i200712-201008
81150HEADLAMP ASSY, LH
main81150-52660i200509-200712
main81150-52670i200704-200712
main81150-52790i200509-200712
81175UNIT ASSY, HEADLAMP, LH
main81170-52790i200509-200712
main81170-52A70i200712-201008
main81185-52670i200509-200712
main81185-52A60i200901-201004
81189COVER, HEADLAMP
main81135-52620×2i200509-200712
main81135-52A70supersedes 81139-52570i200712
main81176-52A70i200712
81193RETAINER, HEADLAMP PROTECTOR, UPPER RH
main81193-52110i200509-200712
main81193-52140i200712
81194RETAINER, HEADLAMP PROTECTOR, UPPER LH
main81194-52110i200509-200712
main81194-52140i200712
81195ARETAINER, HEADLAMP PROTECTOR, LOWER RH
main52715-52010i200509-200712
main52715-52030i200712
81195CRETAINER, RH HEADLAMP PROTECTOR, LOWER LH
main81195-52070i200509-200712
main81195-52120i200712-201008
81196ARETAINER, HEADLAMP PROTECTOR, LOWER LH
main52716-52010i200509-200712
main52716-52020i200712
81196BRETAINER, LH HEADLAMP PROTECTOR, LOWER RH
main81196-52070i200509-200712
main81196-52120i200712-201008
81197BRACKET, HEADLAMP, LOWER RH
main81197-52010i200509-200712
main81197-52030i200712
81198BRACKET, HEADLAMP, LWR LH
main81198-52010i200509-200712
main81198-52030i200712
81510DBULB (FOR FRONT TURN SIGNAL LAMP)
main90981-15011×2i200712
main90981-15020×2i200509-200712
81515BSOCKET, FRONT TURN SIGNAL LAMP
main81515-42050×2i200712
main81515-52570×2i200509-200712
81610FBULB(FOR CLEARANCE LAMP)
main99132-12050×2i200509-200712
81615DSOCKET, CLEARANCE LAMP
main81138-52570×2i200509-200712
main90075-60046×2i200712-200912
main90075-60077×2i200912
9007502727
9010506246
9015950346
9017906127
9018905142

27 parts on this diagram · 2 diagrams in section
