E
EPC Data

ALTERNATOR

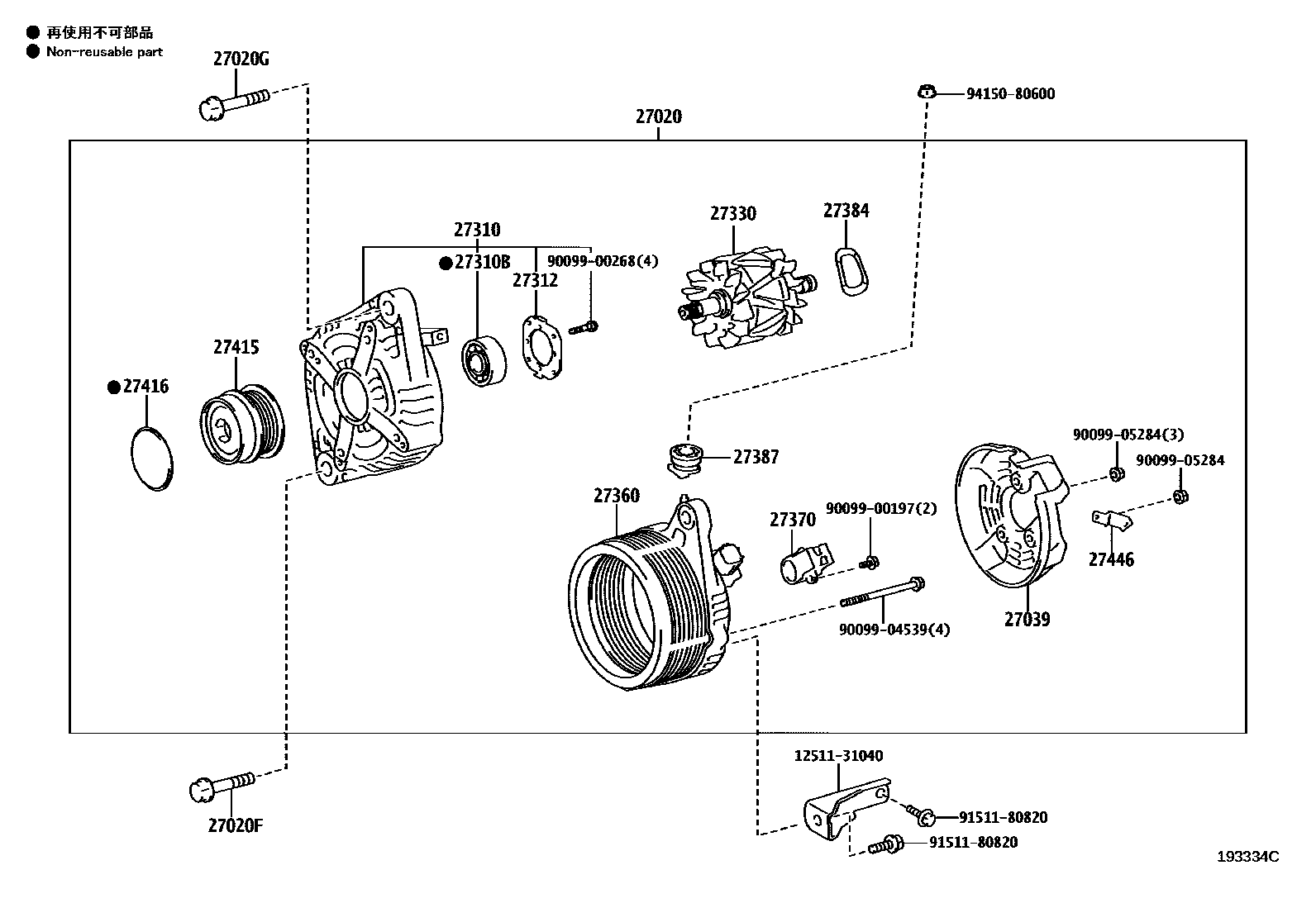

Parts diagram
27020ALTERNATOR ASSY
main27060-11180i201506
12V 100A
main27060-30130i200908-201110
12V 100A
main27060-30131i201304-201308
12V 100A
main27060-30210i201308-201506
12V 100A
main27060-31260i201506
12V 100A
main27060-54431i201308-201506
12V 90A
main27060-75411i200908-200910
12V 80A
main27060-75412i200911-201302
12V 80A
main27060-75413i201303-201308
12V 80A
main27060-75490i201406-201506
12V 80A
main27060-75550i201506
12V 100A
main27060-11350i201506
12V 130A,*471(*LES) & SHIFT KNOB(LEATHER,*WOO)&AIR CONDITIONER-DUAL(AUTO)&REAR SEAT-SLIDEWALK-IN&5:5 DOUBLE FLAT MANUAL; 12V 130A,*471(*LES) & SHIFT KNOB(LEATHER,*WOO)&AIR CONDITIONER-DUAL(AUTO)&REAR SEAT-SLIDEWALK-IN&5:5 DOUBLE FLAT POWER; 12V 130A,TX-L PACKAGE(*LES) & SHIFT KNOB(LEATHER)&AIR CONDITIONER-DUAL(AUTO)&REARSEAT-SLIDEWALK-IN&5:5 DOUBLE FLAT MANUAL; 12V 130A,TX-L PACKAGE(*LES) & SHIFT KNOB(LEATHER)&AIR CONDITIONER-DUAL(MANUAL)&REAR SEAT-SLIDEWALK-IN&5:5 DOUBLE FLAT MANUAL; 12V 130A,TX-L PACKAGE(*LES) & SHIFT KNOB(LEATHER)&REAR SEAT-SLIDEWALK-IN&5:5 DOUBLE FLAT MANUAL; 12V 130A,VX PACKAGE(*LES) & SHIFT KNOB(LEATHER)&AIR CONDITIONER-DUAL(AUTO)&REAR SEAT-SLIDEWALK-IN&5:5 DOUBLE FLAT MANUAL; 12V 130A,VX PACKAGE(*LES) & SHIFT KNOB(LEATHER)&AIR CONDITIONER-DUAL(AUTO)&REAR SEAT-SLIDEWALK-IN&5:5 DOUBLE FLAT POWER; 12V 130A,VX-L PACKAGE & SHIFT KNOB(LEATHER)&AIR CONDITIONER-DUAL(AUTO)&REAR SEAT-SLIDEWALK-IN&5:5 DOUBLE FLAT POWER; 12V 130A,VX-L PACKAGE & SHIFT KNOB(LEATHER,*WOO)&AIR CONDITIONER-DUAL(AUTO)&REAR SEAT-SLIDEWALK-IN&5:5 DOUBLE FLAT POWER
main27060-30140i200908-201302
12V 130A,COLD AREA SPEC&AIR CONDITIONER-DUAL(AUTO); 12V 130A,COLD AREA SPEC&AIR CONDITIONER-SINGLE(AUTO)
main27060-30141i201303-201308
12V 130A,COLD AREA SPEC&AIR CONDITIONER-DUAL(AUTO); 12V 130A,COLD AREA SPEC&AIR CONDITIONER-SINGLE(AUTO)
main27060-30220i201308-201506
12V 130A,COLD AREA SPEC&AIR CONDITIONER-DUAL(AUTO); 12V 130A,COLD AREA SPEC&AIR CONDITIONER-SINGLE(AUTO); 12V 130A,LEATHER SEAT PACKAGE&AIR CONDITIONER-DUAL(AUTO)&REAR SEAT-SLIDEWALK-IN&5:5 DOUBLE FLAT MANUAL; 12V 130A,LEATHER SEAT PACKAGE&AIR CONDITIONER-DUAL(AUTO)&REAR SEAT-SLIDEWALK-IN&5:5 DOUBLE FLAT POWER; 12V 130A,LEATHER SEAT PACKAGE&AIR CONDITIONER-DUAL(MANUAL)&REAR SEAT-SLIDEWALK-IN&5:5 DOUBLE FLAT MANUAL; 12V 130A,LEATHER SEAT PACKAGE&REAR SEAT-SLIDEWALK-IN&5:5 DOUBLE FLAT MANUAL; 12V 130A,VX COLOR LEATHER + COSM.PACK&AIR CONDITIONER-DUAL(AUTO)&REAR SEAT-SLIDEWALK-IN&5:5 DOUBLE FLAT MANUAL; 12V 130A,VX COLOR LEATHER + COSM.PACK&AIR CONDITIONER-DUAL(AUTO)&REAR SEAT-SLIDEWALK-IN&5:5 DOUBLE FLAT POWER; 12V 130A,VX-L COLOR LEATHER + COSM.PACKAGE&AIR CONDITIONER-DUAL(AUTO)&REAR SEAT-SLIDEWALK-IN&5:5 DOUBLE FLAT POWER
main27060-31190i201506
12V 130A,*471(*LES) & SHIFT KNOB(LEATHER,*WOO)&AIR CONDITIONER-DUAL(AUTO); 12V 130A,*471(*LES) & SHIFT KNOB(LEATHER,*WOO)&AIR CONDITIONER-DUAL(AUTO)&REAR SEAT-SLIDEWALK-IN&5:5 DOUBLE FLAT MANUAL; 12V 130A,*471(*LES) & SHIFT KNOB(LEATHER,*WOO)&AIR CONDITIONER-DUAL(AUTO)&REAR SEAT-SLIDEWALK-IN&5:5 DOUBLE FLAT POWER; 12V 130A,TX-L PACKAGE(*LES) & SHIFT KNOB(LEATHER); 12V 130A,TX-L PACKAGE(*LES) & SHIFT KNOB(LEATHER)&AIR CONDITIONER-DUAL(AUTO)&REARSEAT-SLIDEWALK-IN&5:5 DOUBLE FLAT MANUAL; 12V 130A,VX PACKAGE(*LES) & SHIFT KNOB(LEATHER)&AIR CONDITIONER-DUAL(AUTO); 12V 130A,VX PACKAGE(*LES) & SHIFT KNOB(LEATHER)&AIR CONDITIONER-DUAL(AUTO)&REAR SEAT-SLIDEWALK-IN&5:5 DOUBLE FLAT MANUAL; 12V 130A,VX PACKAGE(*LES) & SHIFT KNOB(LEATHER)&AIR CONDITIONER-DUAL(AUTO)&REAR SEAT-SLIDEWALK-IN&5:5 DOUBLE FLAT POWER; 12V 130A,VX-L PACKAGE & SHIFT KNOB(LEATHER)&AIR CONDITIONER-DUAL(AUTO)&REAR SEAT-SLIDEWALK-IN&5:5 DOUBLE FLAT POWER; 12V 130A,VX-L PACKAGE & SHIFT KNOB(LEATHER,*WOO)&AIR CONDITIONER-DUAL(AUTO)&REAR SEAT-SLIDEWALK-IN&5:5 DOUBLE FLAT POWER
main27060-31220supersedes 27060-31180i200908-201308
12V 100A,AIR CONDITIONER-DUAL(AUTO); 12V 100A,AIR CONDITIONER-DUAL(MANUAL)
main27060-31270i201506
12V 100A; 12V 100A,AIR CONDITIONER-DUAL(AUTO); 12V 100A,AIR CONDITIONER-DUAL(AUTO)&REAR SEAT-SLIDEWALK-IN&5:5 DOUBLE FLAT MANUAL; 12V 100A,AIR CONDITIONER-DUAL(MANUAL)
main27060-75440i201308-201506
12V 100A,AIR CONDITIONER-DUAL(AUTO); 12V 100A,AIR CONDITIONER-DUAL(MANUAL); 12V 100A,CHINA SPEC&AIR CONDITIONER-SINGLE(AUTO)&SEAT HEATER-WITH(DRIVER & PASSENGER); 12V 100A,LEATHER SEAT PACKAGE&AIR CONDITIONER-DUAL(AUTO)&REAR SEAT-SLIDEWALK-IN&5:5 DOUBLE FLAT MANUAL; 12V 100A,LEATHER SEAT PACKAGE&AIR CONDITIONER-DUAL(AUTO)&REAR SEAT-SLIDEWALK-IN&5:5 DOUBLE FLAT POWER; 12V 100A,LEATHER SEAT PACKAGE&AIR CONDITIONER-DUAL(MANUAL)&REAR SEAT-SLIDEWALK-IN&5:5 DOUBLE FLAT MANUAL; 12V 100A,VX COLOR LEATHER + COSM.PACK&AIR CONDITIONER-DUAL(AUTO)&REAR SEAT-SLIDEWALK-IN&5:5 DOUBLE FLAT MANUAL; 12V 100A,VX COLOR LEATHER + COSM.PACK&AIR CONDITIONER-DUAL(AUTO)&REAR SEAT-SLIDEWALK-IN&5:5 DOUBLE FLAT POWER
main27060-75460i200908-201308
12V 100A,AIR CONDITIONER-DUAL(AUTO); 12V 100A,AIR CONDITIONER-DUAL(MANUAL)
27020FBOLT, NO.1(FOR ALTERNATOR)
main91552-81040i201308-201506
main91552-81090i201506
27020GBOLT, NO.2(FOR ALTERNATOR)
main91552-81070i201506
main91552-81085i201308-201506
27039COVER, ALTERNATOR REAR END
main27039-11290i201506
main27039-31390i200908-201308
AIR CONDITIONER-DUAL(AUTO); AIR CONDITIONER-DUAL(MANUAL)
main27039-37220i201506
main27039-50430i200908-201110
27310FRAME ASSY, DRIVE END, ALTERNATOR
main27310-11280i201506
main27310-30080i201506
main27310-31430i201308-201506
main27310-75510i201506
main27310-30240i201506
*471(*LES) & SHIFT KNOB(LEATHER,*WOO)&AIR CONDITIONER-DUAL(AUTO)&REAR SEAT-SLIDEWALK-IN&5:5 DOUBLE FLAT MANUAL; *471(*LES) & SHIFT KNOB(LEATHER,*WOO)&AIR CONDITIONER-DUAL(AUTO)&REAR SEAT-SLIDEWALK-IN&5:5 DOUBLE FLAT POWER; TX-L PACKAGE(*LES) & SHIFT KNOB(LEATHER)&AIR CONDITIONER-DUAL(AUTO)&REAR SEAT-SLIDEWALK-IN&5:5 DOUBLE FLAT MANUAL; TX-L PACKAGE(*LES) & SHIFT KNOB(LEATHER)&AIR CONDITIONER-DUAL(MANUAL)&REAR SEAT-SLIDEWALK-IN&5:5 DOUBLE FLAT MANUAL; TX-L PACKAGE(*LES) & SHIFT KNOB(LEATHER)&REAR SEAT-SLIDEWALK-IN&5:5 DOUBLE FLAT MANUAL; VX PACKAGE(*LES) & SHIFT KNOB(LEATHER)&AIR CONDITIONER-DUAL(AUTO)&REAR SEAT-SLIDEWALK-IN&5:5 DOUBLE FLAT MANUAL; VX PACKAGE(*LES) & SHIFT KNOB(LEATHER)&AIR CONDITIONER-DUAL(AUTO)&REAR SEAT-SLIDEWALK-IN&5:5 DOUBLE FLAT POWER; VX-L PACKAGE & SHIFT KNOB(LEATHER)&AIR CONDITIONER-DUAL(AUTO)&REAR SEAT-SLIDEWALK-IN&5:5 DOUBLE FLAT POWER; VX-L PACKAGE & SHIFT KNOB(LEATHER,*WOO)&AIR CONDITIONER-DUAL(AUTO)&REAR SEAT-SLIDEWALK-IN&5:5 DOUBLE FLAT POWER
main27310-75270i201308-201506
AIR CONDITIONER-DUAL(AUTO); AIR CONDITIONER-DUAL(MANUAL); CHINA SPEC&AIR CONDITIONER-SINGLE(AUTO)&SEAT HEATER-WITH(DRIVER & PASSENGER); LEATHER SEAT PACKAGE&AIR CONDITIONER-DUAL(AUTO)&REAR SEAT-SLIDEWALK-IN&5:5 DOUBLEFLAT MANUAL; LEATHER SEAT PACKAGE&AIR CONDITIONER-DUAL(AUTO)&REAR SEAT-SLIDEWALK-IN&5:5 DOUBLEFLAT POWER; LEATHER SEAT PACKAGE&AIR CONDITIONER-DUAL(MANUAL)&REAR SEAT-SLIDEWALK-IN&5:5 DOUBLE FLAT MANUAL; VX COLOR LEATHER + COSM.PACK&AIR CONDITIONER-DUAL(AUTO)&REAR SEAT-SLIDEWALK-IN&5:5DOUBLE FLAT MANUAL; VX COLOR LEATHER + COSM.PACK&AIR CONDITIONER-DUAL(AUTO)&REAR SEAT-SLIDEWALK-IN&5:5DOUBLE FLAT POWER
27310BBEARING(FOR ALTERNATOR DRIVE END FRAME)
main90099-10223i200908-201110
27312PLATE, RETAINER
main27312-72100i200908-201110
27330ROTOR ASSY, ALTERNATOR
main27330-30070i201308-201506
AIR CONDITIONER-DUAL(AUTO); AIR CONDITIONER-DUAL(MANUAL); CHINA SPEC&AIR CONDITIONER-SINGLE(AUTO)&SEAT HEATER-WITH(DRIVER & PASSENGER); LEATHER SEAT PACKAGE&AIR CONDITIONER-DUAL(AUTO)&REAR SEAT-SLIDEWALK-IN&5:5 DOUBLEFLAT MANUAL; LEATHER SEAT PACKAGE&AIR CONDITIONER-DUAL(AUTO)&REAR SEAT-SLIDEWALK-IN&5:5 DOUBLEFLAT POWER; LEATHER SEAT PACKAGE&AIR CONDITIONER-DUAL(MANUAL)&REAR SEAT-SLIDEWALK-IN&5:5 DOUBLE FLAT MANUAL; VX COLOR LEATHER + COSM.PACK&AIR CONDITIONER-DUAL(AUTO)&REAR SEAT-SLIDEWALK-IN&5:5DOUBLE FLAT MANUAL; VX COLOR LEATHER + COSM.PACK&AIR CONDITIONER-DUAL(AUTO)&REAR SEAT-SLIDEWALK-IN&5:5DOUBLE FLAT POWER
main27330-30130i200908-201110
main27330-47330i201506
main27330-64300i201506
main27330-23130i201308-201506
AIR CONDITIONER-DUAL(AUTO); AIR CONDITIONER-DUAL(AUTO)&REAR SEAT-SLIDEWALK-IN&5:5 DOUBLE FLAT MANUAL; AIR CONDITIONER-DUAL(MANUAL)
main27330-33090supersedes 27330-23130i201308-201506
COLD AREA SPEC&AIR CONDITIONER-DUAL(AUTO); COLD AREA SPEC&AIR CONDITIONER-SINGLE(AUTO); LEATHER SEAT PACKAGE; LEATHER SEAT PACKAGE&AIR CONDITIONER-DUAL(AUTO); LEATHER SEAT PACKAGE&AIR CONDITIONER-DUAL(AUTO)&REAR SEAT-SLIDEWALK-IN&5:5 DOUBLEFLAT MANUAL; LEATHER SEAT PACKAGE&AIR CONDITIONER-DUAL(AUTO)&REAR SEAT-SLIDEWALK-IN&5:5 DOUBLEFLAT POWER; LEATHER SEAT PACKAGE&AIR CONDITIONER-DUAL(MANUAL)&REAR SEAT-SLIDEWALK-IN&5:5 DOUBLE FLAT MANUAL; LEATHER SEAT PACKAGE&REAR SEAT-SLIDEWALK-IN&5:5 DOUBLE FLAT MANUAL; VX COLOR LEATHER + COSM.PACK&AIR CONDITIONER-DUAL(AUTO); VX COLOR LEATHER + COSM.PACK&AIR CONDITIONER-DUAL(AUTO)&REAR SEAT-SLIDEWALK-IN&5:5DOUBLE FLAT MANUAL; VX COLOR LEATHER + COSM.PACK&AIR CONDITIONER-DUAL(AUTO)&REAR SEAT-SLIDEWALK-IN&5:5DOUBLE FLAT POWER; VX-L COLOR LEATHER + COSM.PACKAGE&AIR CONDITIONER-DUAL(AUTO)&REAR SEAT-SLIDEWALK-IN&5:5 DOUBLE FLAT POWER
main27330-37220i201506
*471(*LES) & SHIFT KNOB(LEATHER,*WOO)&AIR CONDITIONER-DUAL(AUTO)&REAR SEAT-SLIDEWALK-IN&5:5 DOUBLE FLAT MANUAL; *471(*LES) & SHIFT KNOB(LEATHER,*WOO)&AIR CONDITIONER-DUAL(AUTO)&REAR SEAT-SLIDEWALK-IN&5:5 DOUBLE FLAT POWER; TX-L PACKAGE(*LES) & SHIFT KNOB(LEATHER)&AIR CONDITIONER-DUAL(AUTO)&REAR SEAT-SLIDEWALK-IN&5:5 DOUBLE FLAT MANUAL; TX-L PACKAGE(*LES) & SHIFT KNOB(LEATHER)&AIR CONDITIONER-DUAL(MANUAL)&REAR SEAT-SLIDEWALK-IN&5:5 DOUBLE FLAT MANUAL; TX-L PACKAGE(*LES) & SHIFT KNOB(LEATHER)&REAR SEAT-SLIDEWALK-IN&5:5 DOUBLE FLAT MANUAL; VX PACKAGE(*LES) & SHIFT KNOB(LEATHER)&AIR CONDITIONER-DUAL(AUTO)&REAR SEAT-SLIDEWALK-IN&5:5 DOUBLE FLAT MANUAL; VX PACKAGE(*LES) & SHIFT KNOB(LEATHER)&AIR CONDITIONER-DUAL(AUTO)&REAR SEAT-SLIDEWALK-IN&5:5 DOUBLE FLAT POWER; VX-L PACKAGE & SHIFT KNOB(LEATHER)&AIR CONDITIONER-DUAL(AUTO)&REAR SEAT-SLIDEWALK-IN&5:5 DOUBLE FLAT POWER; VX-L PACKAGE & SHIFT KNOB(LEATHER,*WOO)&AIR CONDITIONER-DUAL(AUTO)&REAR SEAT-SLIDEWALK-IN&5:5 DOUBLE FLAT POWER
27360COIL ASSY, ALTERNATOR
main27360-11280i201506
main27360-30140i200908-201110
main27360-30220i201308-201506
main27360-31520i201506
main27360-75510i201506
main27360-11290i201506
*471(*LES) & SHIFT KNOB(LEATHER,*WOO)&AIR CONDITIONER-DUAL(AUTO)&REAR SEAT-SLIDEWALK-IN&5:5 DOUBLE FLAT MANUAL; *471(*LES) & SHIFT KNOB(LEATHER,*WOO)&AIR CONDITIONER-DUAL(AUTO)&REAR SEAT-SLIDEWALK-IN&5:5 DOUBLE FLAT POWER; TX-L PACKAGE(*LES) & SHIFT KNOB(LEATHER)&AIR CONDITIONER-DUAL(AUTO)&REAR SEAT-SLIDEWALK-IN&5:5 DOUBLE FLAT MANUAL; TX-L PACKAGE(*LES) & SHIFT KNOB(LEATHER)&AIR CONDITIONER-DUAL(MANUAL)&REAR SEAT-SLIDEWALK-IN&5:5 DOUBLE FLAT MANUAL; TX-L PACKAGE(*LES) & SHIFT KNOB(LEATHER)&REAR SEAT-SLIDEWALK-IN&5:5 DOUBLE FLAT MANUAL; VX PACKAGE(*LES) & SHIFT KNOB(LEATHER)&AIR CONDITIONER-DUAL(AUTO)&REAR SEAT-SLIDEWALK-IN&5:5 DOUBLE FLAT MANUAL; VX PACKAGE(*LES) & SHIFT KNOB(LEATHER)&AIR CONDITIONER-DUAL(AUTO)&REAR SEAT-SLIDEWALK-IN&5:5 DOUBLE FLAT POWER; VX-L PACKAGE & SHIFT KNOB(LEATHER)&AIR CONDITIONER-DUAL(AUTO)&REAR SEAT-SLIDEWALK-IN&5:5 DOUBLE FLAT POWER; VX-L PACKAGE & SHIFT KNOB(LEATHER,*WOO)&AIR CONDITIONER-DUAL(AUTO)&REAR SEAT-SLIDEWALK-IN&5:5 DOUBLE FLAT POWER
main27360-30150i200908-201308
COLD AREA SPEC&AIR CONDITIONER-DUAL(AUTO); COLD AREA SPEC&AIR CONDITIONER-SINGLE(AUTO)
main27360-30230i201506
*471(*LES) & SHIFT KNOB(LEATHER,*WOO)&AIR CONDITIONER-DUAL(AUTO)&REAR SEAT-SLIDEWALK-IN&5:5 DOUBLE FLAT MANUAL; *471(*LES) & SHIFT KNOB(LEATHER,*WOO)&AIR CONDITIONER-DUAL(AUTO)&REAR SEAT-SLIDEWALK-IN&5:5 DOUBLE FLAT POWER; COLD AREA SPEC; TX-L PACKAGE(*LES) & SHIFT KNOB(LEATHER)&AIR CONDITIONER-DUAL(AUTO)&REAR SEAT-SLIDEWALK-IN&5:5 DOUBLE FLAT MANUAL; VX PACKAGE(*LES) & SHIFT KNOB(LEATHER)&AIR CONDITIONER-DUAL(AUTO)&REAR SEAT-SLIDEWALK-IN&5:5 DOUBLE FLAT MANUAL; VX PACKAGE(*LES) & SHIFT KNOB(LEATHER)&AIR CONDITIONER-DUAL(AUTO)&REAR SEAT-SLIDEWALK-IN&5:5 DOUBLE FLAT POWER; VX-L PACKAGE & SHIFT KNOB(LEATHER)&AIR CONDITIONER-DUAL(AUTO)&REAR SEAT-SLIDEWALK-IN&5:5 DOUBLE FLAT POWER; VX-L PACKAGE & SHIFT KNOB(LEATHER,*WOO)&AIR CONDITIONER-DUAL(AUTO)&REAR SEAT-SLIDEWALK-IN&5:5 DOUBLE FLAT POWER
main27360-31400i201308-201506
LEATHER SEAT PACKAGE; LEATHER SEAT PACKAGE&AIR CONDITIONER-DUAL(AUTO); LEATHER SEAT PACKAGE&AIR CONDITIONER-DUAL(AUTO)&REAR SEAT-SLIDEWALK-IN&5:5 DOUBLEFLAT MANUAL; LEATHER SEAT PACKAGE&AIR CONDITIONER-DUAL(AUTO)&REAR SEAT-SLIDEWALK-IN&5:5 DOUBLEFLAT POWER; VX COLOR LEATHER + COSM.PACK&AIR CONDITIONER-DUAL(AUTO); VX COLOR LEATHER + COSM.PACK&AIR CONDITIONER-DUAL(AUTO)&REAR SEAT-SLIDEWALK-IN&5:5DOUBLE FLAT MANUAL; VX COLOR LEATHER + COSM.PACK&AIR CONDITIONER-DUAL(AUTO)&REAR SEAT-SLIDEWALK-IN&5:5DOUBLE FLAT POWER; VX-L COLOR LEATHER + COSM.PACKAGE&AIR CONDITIONER-DUAL(AUTO)&REAR SEAT-SLIDEWALK-IN&5:5 DOUBLE FLAT POWER
main27360-31430supersedes 27360-31390i200908-201308
AIR CONDITIONER-DUAL(AUTO); AIR CONDITIONER-DUAL(MANUAL)
main27360-31540i201506
AIR CONDITIONER-DUAL(AUTO); AIR CONDITIONER-DUAL(AUTO)&REAR SEAT-SLIDEWALK-IN&5:5 DOUBLE FLAT MANUAL; AIR CONDITIONER-DUAL(MANUAL)
main27360-75400i201308-201506
AIR CONDITIONER-DUAL(AUTO); AIR CONDITIONER-DUAL(MANUAL); CHINA SPEC&AIR CONDITIONER-SINGLE(AUTO)&SEAT HEATER-WITH(DRIVER & PASSENGER); LEATHER SEAT PACKAGE&AIR CONDITIONER-DUAL(AUTO)&REAR SEAT-SLIDEWALK-IN&5:5 DOUBLEFLAT MANUAL; LEATHER SEAT PACKAGE&AIR CONDITIONER-DUAL(AUTO)&REAR SEAT-SLIDEWALK-IN&5:5 DOUBLEFLAT POWER; LEATHER SEAT PACKAGE&AIR CONDITIONER-DUAL(MANUAL)&REAR SEAT-SLIDEWALK-IN&5:5 DOUBLE FLAT MANUAL; VX COLOR LEATHER + COSM.PACK&AIR CONDITIONER-DUAL(AUTO)&REAR SEAT-SLIDEWALK-IN&5:5DOUBLE FLAT MANUAL; VX COLOR LEATHER + COSM.PACK&AIR CONDITIONER-DUAL(AUTO)&REAR SEAT-SLIDEWALK-IN&5:5DOUBLE FLAT POWER
main27360-75410i200908-201308
AIR CONDITIONER-DUAL(AUTO); AIR CONDITIONER-DUAL(MANUAL)
27370HOLDER ASSY, ALTERNATOR BRUSH
main27370-23120i201308-201506
main27370-31220i201506
main27370-58460i200908-201110
main27370-75060i201004-201308
27384WASHER
main27384-50030i200908-201110
27387INSULATOR, TERMINAL
main27387-20130i200908-201308
AIR CONDITIONER-DUAL(AUTO); AIR CONDITIONER-DUAL(MANUAL)
27415PULLEY, ALTERNATOR W/CLUTCH
main27415-0W052i200908-201110
main27415-0W053i201310-201506
main27415-0W063i201506-201708
main27415-0W130i200908-201306
main27415-0W131i201308-201506
main27415-30010i201506-201708
main27415-0W062i201308-201309
AIR CONDITIONER-DUAL(AUTO); AIR CONDITIONER-DUAL(MANUAL); CHINESE CAUTION BEIJING&AIR CONDITIONER-SINGLE(AUTO)&SEAT HEATER-WITH(DRIVER & PASSENGER); CHINESE CAUTION EXPORT BEIJING&AIR CONDITIONER-SINGLE(AUTO)&SEAT HEATER-WITH(DRIVER & PASSENGER); LEATHER SEAT PACKAGE&AIR CONDITIONER-DUAL(AUTO)&REAR SEAT-SLIDEWALK-IN&5:5 DOUBLEFLAT MANUAL; LEATHER SEAT PACKAGE&AIR CONDITIONER-DUAL(AUTO)&REAR SEAT-SLIDEWALK-IN&5:5 DOUBLEFLAT POWER; LEATHER SEAT PACKAGE&AIR CONDITIONER-DUAL(MANUAL)&REAR SEAT-SLIDEWALK-IN&5:5 DOUBLE FLAT MANUAL; VX COLOR LEATHER + COSM.PACK&AIR CONDITIONER-DUAL(AUTO)&REAR SEAT-SLIDEWALK-IN&5:5DOUBLE FLAT MANUAL; VX COLOR LEATHER + COSM.PACK&AIR CONDITIONER-DUAL(AUTO)&REAR SEAT-SLIDEWALK-IN&5:5DOUBLE FLAT POWER
27416CAP, ALTERNATOR PULLEY
main27416-0W020i201308-201310
main27416-0W050i201506-201708
main27416-30010i201506-201708
27446CLIP, ALTERNATOR CORD
main27446-31390i200908-201308
1251131040BRACKET, ALTERNATOR, NO.1
9009900197
9009900268
9009904539
9009905284
9151180820
9415080600

22 parts on this diagram · 7 diagrams in section
