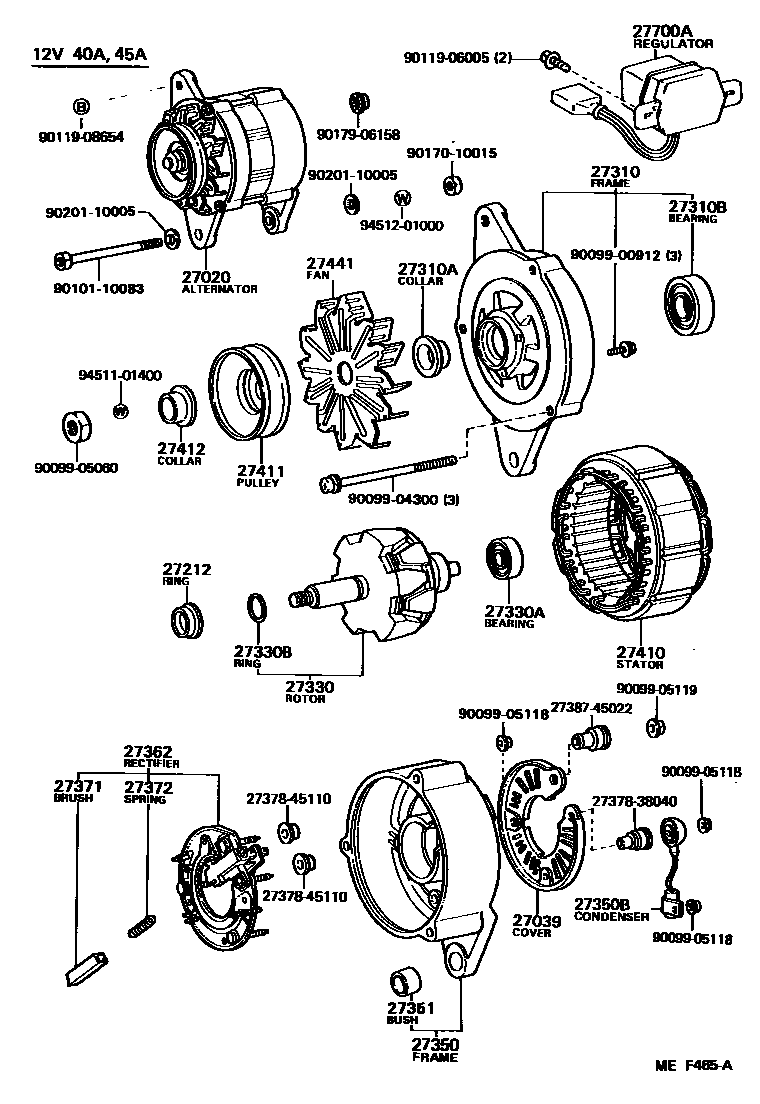

ALTERNATOR

0001 1 0003 1 0004 1 0005 1 0007 112V 60A,24V 30A 0008 112V 45A 0009 1 0011 1 0012 1 0013 1 0015 1

27020ALTERNATOR ASSY

main27020-18011i22R..RJ70..LHD..GEN198411-199001

12V 40A,12V 40A

main27020-34051i22R..RJ70..ARL198608-199001

12V 50A,12V 50A

main27020-38120i22R..RJ70..GEN,ME198411-199001

12V 45A,12V 45A

main27020-54190i2L..LJ70..STD198411-199001

12V 40A,12V 40A

main27020-54210i2L..LJ70..HT198411-199001

12V 50A,12V 50A

main27020-56100i3B..BJ70198411-198808

24V 25A,24V 25A

main27020-56110i3B..BJ70198510-198608

24V 25A,24V 25A

main27020-56140i3B..BJ70,75..GEN198411-198702

12V 40A,12V 40A

main27020-56160i3B..BJ70,73,75..GEN,ME198411-198808

12V 40A,12V 40A,W/PS

main27020-56180i3B..BJ70198411-198608

24V 25A,24V 25A,W/PS

main27020-56210i3B..BJ70,73,75..GEN,ME198702-198808

12V 40A,12V 40A

main27020-56290i3B..BJ70,73..HT198411-198608

12V 50A

main27020-56300i3B..BJ70,73..HT198411-198808

12V 50A,12V 50A,W/PS

main27020-56380i2H..HJ75198503-198510

12V 40A,12V 40A,SOUTH AFRICA SPEC

main27020-56380i2H..HJ75..SA198510-199001

12V 40A,12V 40A

main27020-56410i13BT..BJ74198510-198608

12V 55A

main27020-56420i13BT..BJ74198510-199001

12V 55A,12V 55A,W/PS

main27020-61033i3F..FJ7#..GEN,ME198411-198708

12V 50A,12V 50A

main27020-61110i3F..FJ7#..(LX,STD)..(GEN,ME,SA)198411-199001

12V 45A,12V 45A

main27020-61180i3F..FJ7#..ARL198411-198510

12V 55A,12V 55A

main27020-61180i3F..FJ7#..GEN,ME198708-199001

12V 55A,12V 50A

main27020-68100i2H..HJ75..GEN198411-198708

12V 40A,12V 40A

main27020-68110i2H..HJ75..GEN198708-199001

12V 45A,12V 40A

main27020-68120i2H..HJ75..ARL198411-198510

12V 55A,12V 55A

main27020-68140i2H..HJ75..ARL,GEN198510-199001

12V 80A,12V 80A

main27060-58070i3B..BJ70,73,75..GEN,ME198808-199001

12V 45A,12V 45A

main27060-58080i3B..BJ70,73..HT198808-199001

12V 60A

main27060-58090i3B..BJ70198808-199001

24V 30A,24V 30A

main27060-61060i3F..FJ7#..ARL,GEN,ME198510-199001

12V 65A,12V 65A

27039COVER, ALTERNATOR REAR END

main27039-15010i3F..FJ7#..GEN,ME198510-199001

12V 50A

main27039-15010i3F..FJ7#198411-198510

12V 50A,55A

main27039-18011i3F..FJ7#..(LX,STD)..(GEN,ME,SA)198411-199001

12V 40A,45A

main27039-18011i3F..FJ7#..(LX,STD)..(GEN,ME,SA)198608-199001

12V 45A

main27039-45110i22R..RJ70..ARL198608-199001

12V 50A

main27039-72010i3B..BJ70198808-199001

24V 30A

main27039-72010i3B..BJ70,73..HT198808-199001

12V 60A

main27039-72150i3B..BJ70,73,75..GEN,ME198808-199001

12V 45A

27212RING, SPACE(FOR ALTERNATOR ROTOR)

main27212-39050i3F..FJ7#..(LX,STD)..(GEN,ME,SA)198411-199001

12V 40A,45A

main27212-39050i3F..FJ7#..(LX,STD)..(GEN,ME,SA)198608-199001

12V 45A

main27333-57060i13BT,2L#..BJ74,LJ70198808-199001

12V 40A,50A,55A

main27333-57060i13BT,3B,2L#..BJ7#,LJ70198411-198808

12V 40A,50A,55A,24V 25A

main27333-57060i2H..HJ75..GEN,SA198510-199001

12V 40A

main27412-15150i22R..RJ70..ARL198608-199001

12V 50A

main27412-15150i3F..FJ7#198604-199001

12V 50A,65A

main27412-45070i3F..FJ7#198411-198604

12V 50A,55A,65A

main27412-54040i2H..HJ75..ARL,GEN198510-199001

12V 80A

27310FRAME ASSY, DRIVE END, ALTERNATOR

main27310-18010i3F..FJ7#..(LX,STD)..(GEN,ME,SA)198608-199001

12V 45A

main27310-18010i22R..RJ70;3F..FJ7#..GEN,ME,SA198411-199001

12V 40A,45A

main27310-26101i3F..FJ7#..GEN,ME198510-199001

12V 50A

main27310-26101i3F..FJ7#198411-198510

12V 50A,55A

main27310-34050i22R..RJ70..ARL198608-199001

12V 50A

main27310-38061i3F..FJ7#..ARL,GEN,ME198510-199001

12V 65A

main27310-43060i3B..BJ70,73..HT198808-199001

12V 60A

main27310-54110i2L..LJ70..STD198411-199001

12V 40A

main27310-54130i2L..LJ70..HT198411-199001

12V 50A

main27310-56110i13BT,3B..BJ70,73,74..HT198411-198608

12V 50A,55A,24V 25A,W/OPS

main27310-56140i3B..BJ70,73,75..GEN,ME198411-198808

12V 40A,24V 25A

main27310-56140i2H..HJ75..SA198510-199001

12V 40A

main27310-56140i2H..HJ75198503-198510

12V 40A,SOUTH AFRICA SPEC

main27310-56160i3B..BJ70,73,75..GEN,ME198411-198808

12V 40A,W/PS

main27310-56160i2H..HJ75..GEN198411-199001

12V 40A

main27310-56180i13BT,3B..BJ70,73,74..HT198411-199001

12V 50A,55A,24V 25A,W/PS

main27310-56180i2H..HJ75..ARL198411-198510

12V 55A

main27310-58040i3B..BJ70198808-199001

24V 30A

main27310-68140i2H..HJ75..ARL,GEN198510-199001

12V 80A

main27310-72150i3B..BJ70,73,75..GEN,ME198808-199001

12V 45A

27310ACOLLAR OR NUT(FOR ALTERNATOR DRIVE END FRAME)

main27412-31040i3F..FJ7#198411-199001

12V 45A,50A,55A,65A

main27412-31040i3F..FJ7#198411-199001

12V 40A,45A,50A

main27412-57060i13BT,3B,2L#..BJ7#,LJ70198411-198808

12V 40A,50A,55A,24V 25A

main27412-57060i2H..HJ75..GEN,SA198510-199001

12V 40A

main27412-57060i13BT,2L#..BJ74,LJ70198808-199001

12V 40A,50A,55A

27310BBEARING(FOR ALTERNATOR DRIVE END FRAME)

main90099-10120i2H..HJ75..ARL,GEN198510-199001

12V 80A

main90099-10125i22R..RJ70..ARL198608-199001

12V 50A

main90099-10125i3F..FJ75..ARL,GEN,ME198510-199001

12V 65A

main90099-10125i22R,3F..FJ7#,RJ70..GEN,ME,SA198708-199001

main90099-10126i22R..RJ70;3F..FJ7#..GEN,ME,SA198510-198708

12V 40A,45A,50A

main90099-10126i22R,3F..FJ7#,RJ70198411-198510

12V 40A,45A,50A,55A

main90099-10137i2H..HJ75..GEN,SA198808-199001

12V 40A,50A,55A

main90099-10137i13BT,2L#..BJ74,LJ70198808-199001

12V 40A

main90099-10137i2H..HJ75..GEN,SA;13BT,3B,2L#..BJ7#,LJ70198411-198808

12V 40A,50A,55A,24V 25A

main90099-10170i3B..BJ70,73,75..GEN,ME198808-199001

12V 45A

main90099-10178i3B..BJ70,73..HT198808-199001

12V 60A

main90099-10178i3B..BJ70,73..HT198808-199001

24V 30A

27330ROTOR ASSY, ALTERNATOR

main27330-16030i22R..RJ70..ARL198604-199001

12V 50A

main27330-26050i22R..RJ70..LHD..GEN198411-199001

12V 40A

main27330-43040i3F..FJ7#..ARL,GEN,ME198510-199001

12V 65A

main27330-45020i22R..RJ70..GEN,ME198411-199001

12V 45A

main27330-45070i3F..FJ7#..GEN,ME198411-198604

12V 50A

main27330-56100i3B..BJ70..RHD..SOT198411-198808

24V 25A

main27330-56110i3B..BJ70198411-198608

24V 25A

main27330-56140i3B,2H,2L..BJ70,75,HJ75,LJ70..GEN,SA198411-199001

12V 40A

main27330-58040i3B..BJ70198808-199001

24V 30A

main27330-63010i3F..FJ7#..ARL198411-198510

12V 55A

main27330-64010i2L#..LJ70198411-199001

12V 50A

main27330-64010i13BT,3B..BJ70,73,74..HT198411-199001

12V 50A,55A

main27330-64010i2H..HJ75..ARL198411-198510

12V 55A

main27330-68140i2H..HJ75..ARL,GEN198510-199001

12V 80A

main27330-72101i3B..BJ70,73..HT198808-199001

12V 60A

main27330-72150i3B..BJ70,73,75..GEN,ME198808-199001

12V 45A

27330ABEARING(FOR ALTERNATOR ROTOR)

main90099-10111i22R,3F..FJ7#,RJ70198411-198510

12V 40A,45A,50A,55A

main90099-10111i22R..RJ70;3F..FJ7#..GEN,ME,SA198510-198705

12V 40A,45A,50A

main90099-10116i3F..FJ7#..ARL,GEN,ME198510-199001

12V 65A

main90099-10116i22R..RJ70..ARL198608-199001

12V 50A

main90099-10116i22R,3F..FJ7#,RJ70..GEN,ME,SA198705-199001

12V 40A,45A,50A

main90099-10140i3B..BJ70,73..HT198808-199001

12V 60A

main90099-10140i3B..BJ70,73..HT198808-199001

24V 30A

main90099-10154i3B..BJ70,73,75..GEN,ME198808-199001

12V 45A

27330BRING, SNAP(FOR ALTERNATOR ROTOR)

main90099-07048i3F..FJ7#..(LX,STD)..(GEN,ME,SA)198608-199001

12V 45A

main90099-07048i22R..RJ70;3F..FJ7#..GEN,ME,SA198411-199001

12V 40A,45A

main90099-07103i3B,2H,2L..BJ7#,HJ75,LJ70198411-198808

12V 40A,50A,55A,24V 25A

main90099-07103i2H..HJ75..GEN,SA198510-199001

12V 40A

main90099-07103i13BT,2L#..BJ74,LJ70198808-199001

12V 40A,50A,55A

main90099-07108i2H..HJ75..ARL,GEN198510-199001

12V 80A

27350FRAME ASSY, RECTIFIER END

main27350-54130i2L..LJ70..HT198411-199001

12V 50A

main27350-54190i2L..LJ70..STD198411-199001

12V 40A

main27350-56110i13BT,3B..BJ70,73,74..HT198411-198808

12V 50A,55A,24V 25A

main27350-56110i13BT..BJ74198808-199001

12V 55A

main27350-56140i3B..BJ70,73,75..GEN,ME198411-198808

24V 25A

main27350-56140i3B..BJ70,73,75..GEN,ME198411-199001

12V 40A

main27350-56140i2H..HJ75198503-198510

12V 40A,SOUTH AFRICA SPEC

main27350-68030i2H..HJ75..GEN198411-199001

12V 40A

main27350-68040i2H..HJ75..ARL198411-198510

12V 55A

main27350-68140i2H..HJ75..ARL,GEN198510-199001

12V 80A

main27359-13050i22R..RJ70..GEN,ME198608-199001

12V 45A

main27359-13050i22R..RJ70;3F..FJ7#..GEN,ME,SA198411-199001

12V 40A,45A

main27359-24100i3F..FJ7#198411-198510

12V 50A,55A

main27359-24100i22R..RJ70..ARL198510-199001

12V 50A

main27359-72040i3F..FJ7#..ARL,GEN,ME198510-199001

12V 65A

27350BCONDENSER, ALTERNATOR

main90099-52065i22R..RJ70198411-199001

12V 50A,55A,65A

main90099-52065i22R..RJ70198411-199001

12V 40A,45A,50A

main90099-52066i2H..HJ75..GEN198510-198804

12V 40A

main90099-52066i3B..BJ70198510-198608

24V 25A

main90099-52066i2H..HJ75198411-198510

12V 40A,55A

main90099-52066i13BT,3B..BJ70,73,74..HT198411-198804

12V 50A,55A

main90099-52082i2H..HJ75..ARL,GEN198510-199001

12V 80A

main90099-52082i2H..HJ75198503-198510

12V 40A,SOUTH AFRICA SPEC

main90099-52082i3B..BJ70,73,75..GEN,ME198411-198804

12V 40A,50A,24V 25A

main90099-52082i2H..HJ75..SA198510-198804

12V 40A

main90099-52099i3B..BJ70,73,75198808-199001

12V 45A,60A,24V 30A

27351BUSH(FOR ALTERNATOR RECTIFIER END FRAME)

main27351-38051i22R,3F..FJ7#,RJ70198411-199001

12V 40A,45A,50A,55A,65A

main27351-56013i13BT,3B,2H,2L#..BJ7#,HJ75,LJ70198411-198808

12V 40A,50A,55A,80A,24V 25A

main27351-56013i13BT,2H,2L#..BJ74,HJ75,LJ70198808-199001

12V 40A,50A,55A

27362RECTIFIER ASSY, W/BRUSH

main27362-15021i3F..FJ7#..GEN,ME198411-199001

12V 50A

main27362-18011i22R..RJ70..GEN,ME198411-199001

12V 40A,45A

main27362-18011i3F..FJ7#..(LX,STD)..(GEN,ME)198411-199001

12V 45A

main27362-63011i3F..FJ7#..ARL198411-198510

12V 55A

main27362-72080i3F..FJ7#..ARL,GEN,ME198510-199001

12V 65A

27371BRUSH, ALTERNATOR

main27371-31011i22R,3F..FJ7#,RJ70198411-199001

12V 40A,45A,50A,55A,65A

main27371-56070i13BT,2H,2L#..BJ74,HJ75,LJ70198808-199001

12V 40A,50A,55A,80A

main27371-56070i13BT,3B,2H,2L#..BJ7#,HJ75,LJ70198411-198808

12V 40A,50A,55A,80A,24V 25A

main27371-63020i3B..BJ70,73,75198808-199001

12V 45A,60A,24V 30A

27372SPRING, ALTERNATOR BRUSH

main27372-31011i22R,3F..FJ7#,RJ70198411-199001

12V 40A,45A,50A,55A,65A

main27372-56070i13BT,2H,2L#..BJ74,HJ75,LJ70198808-199001

12V 40A,50A,55A,80A

main27372-56070i13BT,3B,2H,2L#..BJ7#,HJ75,LJ70198411-198808

12V 40A,50A,55A,80A,24V 25A

main27372-72100i3B..BJ70,73,75198808-199001

12V 45A,60A,24V 30A

27410STATOR ASSY, ALTERNATOR

main27410-15030i22R..RJ70..LHD..GEN198411-198705

12V 40A

main27410-38120i22R..RJ70..LHD..GEN198705-199001

12V 40A

main27410-38120i22R..RJ70..GEN,ME198411-199001

12V 45A

main27410-41080i2L..LJ70..HT198411-199001

12V 50A

main27410-43040i3F..FJ7#..ARL,GEN,ME198510-199001

12V 65A

main27410-43040i3F..FJ7#..ARL198411-199001

12V 55A

main27410-54190i2H..HJ75..GEN,SA198411-199001

12V 40A

main27410-56110i3B..BJ70198411-198808

24V 25A

main27410-68140i2H..HJ75..ARL,GEN198510-199001

12V 80A

27411PULLEY, ALTERNATOR

main27411-31042i22R..RJ70198411-199001

12V 40A,45A,50A

main27411-54170i2L#..LJ70198411-199001

12V 40A,50A

main27411-56210i3B..BJ70,73,75..GEN,ME198702-199001

12V 40A

main27411-56380i2H..HJ75198503-198510

12V 40A,SOUTH AFRICA SPEC

main27411-56380i2H..HJ75..SA198510-199001

12V 40A

main27411-57060i3B..BJ70198702-199001

24V 25A

main27411-57060i3B..BJ70,73..HT198702-198808

12V 50A

main27411-57060i3B..BJ70,73..HT198702-198808

12V 40A,50A,55A,24V 25A

main27411-57060i13BT..BJ74198702-199001

12V 55A

main27411-57060i13BT..BJ74198702-199001

12V 40A,W/PS

main27411-58040i3B..BJ70198808-199001

12V 60A

main27411-58040i3B..BJ70198808-199001

24V 30A

main27411-58060i3B..BJ70,73,75..GEN,ME198808-199001

12V 45A

main27411-60032i3F..FJ7#198411-198510

12V 45A,50A,55A

main27411-60032i3F..FJ7#..GEN,ME,SA198510-199001

12V 45A,50A

main27411-61190i3F..FJ7#..ARL,GEN,ME198510-199001

12V 65A

main27411-68041i2H..HJ75..GEN198510-199001

12V 55A

main27411-68041i2H..HJ75198411-198510

12V 40A,55A

main27411-68140i2H..HJ75..ARL,GEN198510-199001

12V 80A

27412COLLAR, SPACER(FOR ALTERNATOR PULLEY)

main27412-44030i22R..RJ70198411-199001

12V 40A,45A,50A

27441FAN, ALTERNATOR

main27441-34030i22R..RJ70;3F..FJ7#..GEN,ME,SA198510-199001

12V 40A,45A,50A

main27441-34030i22R,3F..FJ7#,RJ70198411-198510

12V 40A,45A,50A,55A

main27441-34111i3F..FJ7#..ARL,GEN,ME198510-199001

12V 65A

main27441-54070i2H..HJ75..ARL,GEN198510-199001

12V 80A

main27441-54070i2H..HJ75..ARL,GEN198510-199001

12V 40A

main27441-56090i13BT,3B,2L#..BJ7#,LJ70198411-198808

12V 40A,50A,55A,24V 25A

main27441-56090i13BT,2L#..BJ74,LJ70198808-199001

12V 40A,50A,55A

27700AREGULATOR ASSY, GENERATOR

main27700-15030i22R,13BT,2L#..BJ74,LJ70,RJ70198808-199001

12V 40A,45A,50A

main27700-15030i22R,13BT,2L#..BJ74,LJ70,RJ70198411-199001

12V 40A,45A,50A,55A

main27700-16010i3B..BJ70,73..HT198808-199001

12V 60A

main27700-57060i2H..HJ75..ARL,GEN198510-198708

12V 80A

main27700-57080i3B..BJ70198411-199001

24V 25A

main27700-58020i3B..BJ70198808-199001

24V 30A

main27700-58030i3B..BJ70,73,75..GEN,ME198808-199001

12V 45A

main27700-63030i3F..FJ7#..ARL,GEN,ME198510-199001

12V 65A

main27700-64030i2H..HJ75..ARL,GEN198708-199001

12V 80A

2737838040INSULATOR, ALTERNATOR, NO.1

main27378-38040

2737845110INSULATOR, ALTERNATOR, NO.1

main27378-45110

2738745022INSULATOR, TERMINAL

main27387-45022

9009900912

main90099-00912

9009904300

main90099-04300

9009905060

main90099-05060

9009905118

main90099-05118

9009905119

main90099-05119

9010110083

main90101-10083

9011906005

main90119-06005

9011908654

main90119-08654

9017010015

main90170-10015

9017906158

main90179-06158

9020110005

main90201-10005

9451101400

main94511-01400

9451201000

main94512-01000

36 parts on this diagram · 11 diagrams in section
