HEATING & AIR CONDITIONING - COOLER UNIT

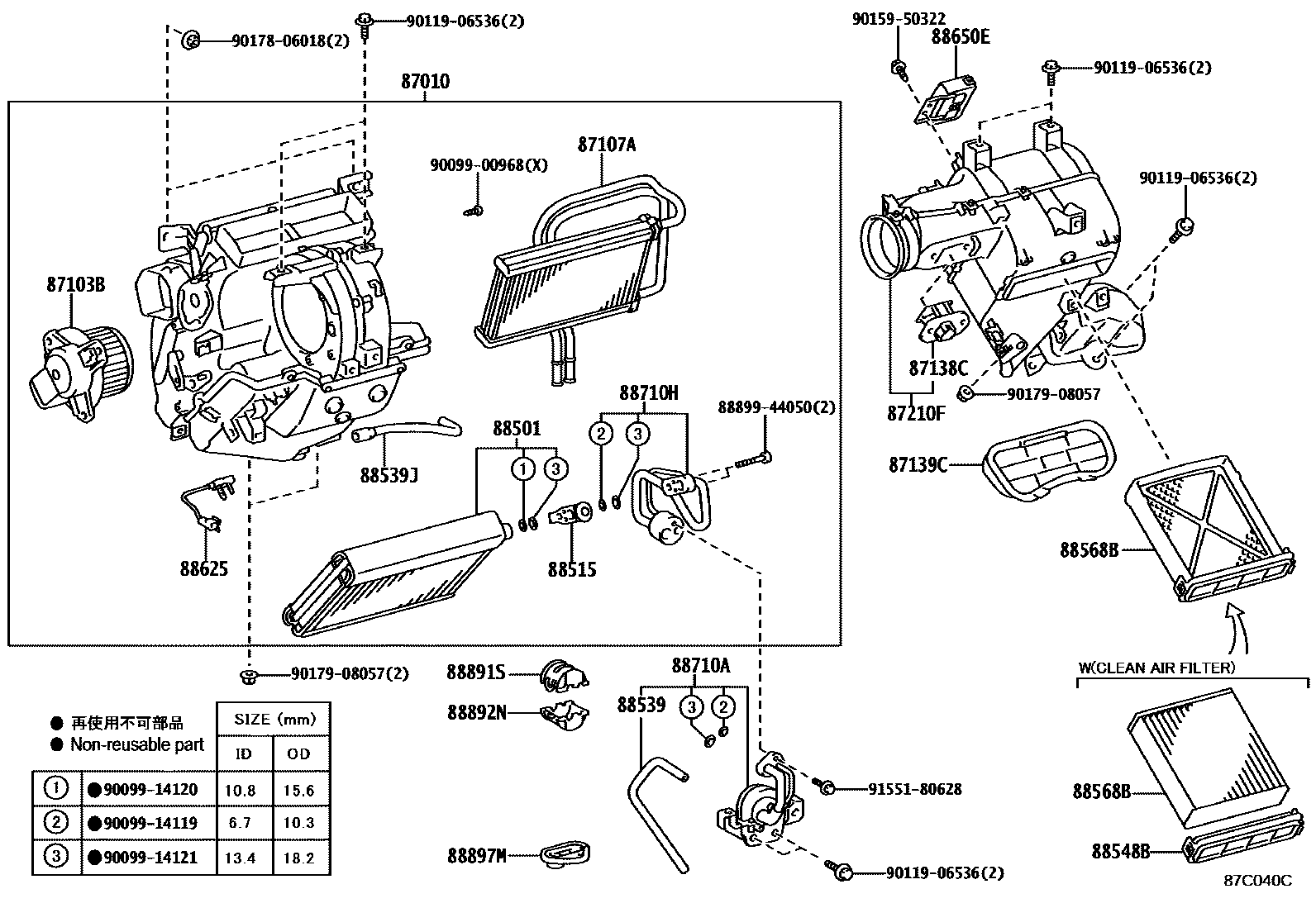

Parts diagram
87010UNIT ASSY, AIR CONDITIONER
main87010-37060i201107-201405
FRONT HEATER-WITH & WITHOUT(IDLE UP SWITCH)&AIR CONDITIONER-WITH(MANUAL)
main87010-37080supersedes 87010-37090i201107-201408
FRONT HEATER-WITH & WITHOUT(IDLE UP SWITCH)
main87010-37280supersedes 87010-37310i201408-202005
FRONT HEATER-WITH & WITHOUT(IDLE UP SWITCH)&AIR CONDITIONER-WITH(MANUAL); FRONT HEATER-WITH & WITHOUT(IDLE UP SWITCH)&AIR CONDITIONER-WITH(MANUAL) POLLEN FILTER
main87010-37300supersedes 87010-37280i201605-202005
AIR CONDITIONER-WITHOUT
main87010-37310supersedes 87010-37300i201911
FRONT HEATER-WITHOUT & WITH(BOOST VENTILATOR)
87103BMOTOR SUB-ASSY, BLOWER W/FAN
main87103-37040i201107-202005
87107AUNIT SUB-ASSY, HEATER RADIATOR
main87107-37120i201605-202005
main87107-37090i201107-201405
FRONT HEATER-WITH & WITHOUT(IDLE UP SWITCH)&AIR CONDITIONER-WITH(MANUAL)
87138CRESISTOR, BLOWER
main87138-37230i201107-202005
87139CFILTER, CLEAN AIR
main87441-37020i201107-202005
87210FCASE ASSY, AIR DAMPER
main87210-37050i201107-201408
main87210-37110i201408-202005
88501EVAPORATOR SUB-ASSY, COOLER, NO.1
main88501-37120i201605-202005
88515VALVE, COOLER EXPANSION
main88515-12130i201605-201707
main88515-37030i201708-202005
FRONT HEATER-WITH & WITHOUT(IDLE UP SWITCH)&AIR CONDITIONER-WITH(MANUAL); FRONT HEATER-WITH & WITHOUT(IDLE UP SWITCH)&AIR CONDITIONER-WITH(MANUAL) POLLEN FILTER
88539HOSE, COOLER UNIT DRAIN, NO.1
main88539-37070i201605-202005
88539JHOSE, DRAIN COOLER
main88539-37100i201605-202005
88548BCASE, AIR FILTER
main88548-37010i201605-202005
88568BFILTER, AIR
main88568-37010supersedes 88568-37020i201605-202005
AIR CONDITIONER-WITHOUT
main88568-37020supersedes 88568-37010i201107-202005
AIR CONDITIONER-WITH(MANUAL) POLLEN FILTER
88625THERMISTOR, COOLER, NO.1
main88625-26090i201605-202005
88650EAMPLIFIER ASSY, AIR CONDITIONER, NO.1
main88650-37300i201605-202005
88710ATUBE ASSY, AIR CONDITIONER
main88710-37780i201605-202005
main88710-37620i201107-201408
AIR CONDITIONER-WITH(MANUAL); AIR CONDITIONER-WITH(MANUAL) POLLEN FILTER
88710HTUBE & ACCESSORY ASSY, AIR CONDITIONER
main88840-37260i201605-202005
main88710-37700i201107-201405
FRONT HEATER-WITH & WITHOUT(IDLE UP SWITCH)&AIR CONDITIONER-WITH(MANUAL)
88891SCOVER, COOLER, NO.1
main88891-37010i201605-202005
88892NCOVER, COOLER, NO.2
main88892-37020i201605-202005
88897MGROMMET (FOR HEATER PIPE)
main87128-37040supersedes 87128-37070i201107-201408
FRONT HEATER-WITH & WITHOUT(IDLE UP SWITCH); FRONT HEATER-WITH & WITHOUT(IDLE UP SWITCH)&AIR CONDITIONER-WITH(MANUAL); FRONT HEATER-WITH & WITHOUT(IDLE UP SWITCH)&AIR CONDITIONER-WITH(MANUAL) POLLEN FILTER
main87128-37081supersedes 87128-37090i201408-201605
FRONT HEATER-WITH & WITHOUT(IDLE UP SWITCH); FRONT HEATER-WITH & WITHOUT(IDLE UP SWITCH)&AIR CONDITIONER-WITH(MANUAL) POLLEN FILTER
main87128-37090supersedes 87128-37081i201911
FRONT HEATER-WITHOUT & WITH(BOOST VENTILATOR)
8889944050COVER, EVAPORATOR
9009900968
9009914119
9009914120
9009914121
9011906536
9015950322
9017806018
9017908057
9155180628

29 parts on this diagram · 6 diagrams in section
