TORQUE CONVERTER, FRONT OIL PUMP & CHAIN (ATM)

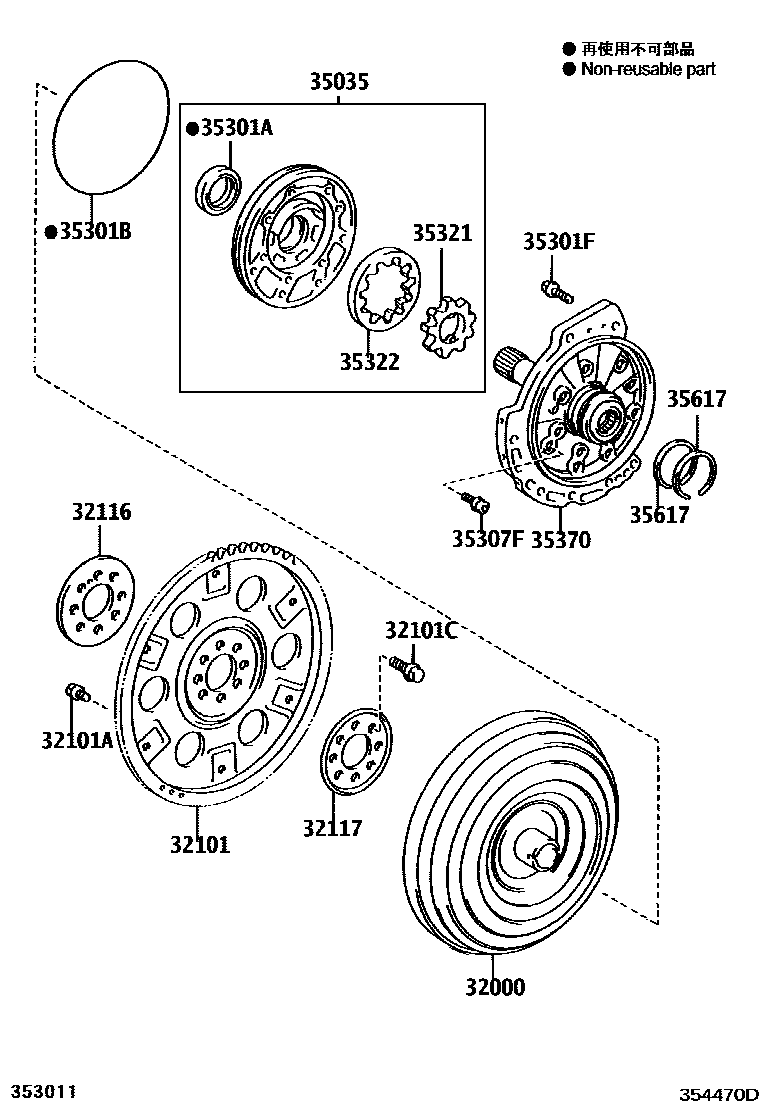

Parts diagram
32000CONVERTER ASSY, TORQUE
main32000-28140i200407-200504
AISIN:REFER 35-01
main32000-33110i200504-200804
main32000-48011i200312-200407
TOYOTA:REFER 35-01
32101GEAR SUB-ASSY, DRIVE PLATE & RING
main32101-48010i200504
32101ABOLT(FOR DRIVE PLATE & TORQUE CONVERTER SETTING)
main90109-09001i200312-200504
*9-1.25PX12.4-7.3; *9-1.25PX12.4-7.3,GREEN
main90119-09025×5i200312-200504
*9-1.25PX12.4-8.4; *9-1.25PX12.4-8.4,YELLOW
32101CBOLT, HEXAGON(FOR DRIVE PLATE SETTING)
main90105-10048i200504
*10-1.25PX18-13
32116SPACER, DRIVE PLATE, FRONT
main32116-32020i200312-200504
32117SPACER, DRIVE PLATE, REAR
main32117-32020i200504
35035BODY SUB-ASSY, FR OIL PUMP & GEAR
main35035-08010i200504-200804
(L)
main35035-21020i200312-200407
main35035-28010i200407-200504
main35035-33020i200504-200804
(J)
35301ASEAL, OIL (FOR FRONT OIL PUMP)
main90080-31068i200504-200804
main90311-38083×2i200312-200504
35301BRING, O (FOR FRONT OIL PUMP BODY)
main90301-99099i200312-200504
35301FBOLT (FOR FRONT OIL PUMP SETTING)
main90105-08050×7i200312-200407
*8-1.25PX28-28
main90105-08198×7i200504-200804
*8-1.25PX28-28
35307FBOLT (FOR STATOR SHAFT)
main90080-14044×11i200504-200804
(L)
main90148-60027×11i200312-200504
35321GEAR, FRONT OIL PUMP DRIVE
main35321-08010i200504-200804
T=11.715,MARK A,(L)
main35321-08020i200504-200804
T=11.715,MARK B,(L)
main35321-08030i200504-200804
T=11.715,MARK C,(L)
main35321-08040i200504-200804
T=11.715,MARK D,(L)
main35321-08050i200504-200804
T=11.715,MARK E,(L)
main35321-21060i200312-200407
T=10.690-10.699
main35321-21070i200312-200407
T=10.700-10.709
main35321-21080i200312-200407
T=10.710-10.720
main35321-21090i200312-200407
T=10.721-10.730
main35321-21100i200312-200407
T=10.731-10.740
main35321-28060i200407-200504
T=10.715,MARK 1
main35321-28070i200407-200504
T=10.715,MARK 2
main35321-28080i200407-200504
T=10.715,MARK 3
main35321-28090i200407-200504
T=10.715,MARK 4
main35321-28100i200407-200504
T=10.715,MARK 5
main35321-33060i200504-200804
T=11.715,MARK A,(J)
main35321-33070i200504-200804
T=11.715,MARK B,(J)
main35321-33080i200504-200804
T=11.715,MARK C,(J)
main35321-33090i200504-200804
T=11.715,MARK D,(J)
main35321-33100i200504-200804
T=11.715,MARK E,(J)
35322GEAR, FRONT OIL PUMP DRIVEN
main35322-08010i200504-200804
T=11.715,MARK A,(L)
main35322-08020i200504-200804
T=11.715,MARK B,(L)
main35322-08030i200504-200804
T=11.715,MARK C,(L)
main35322-08040i200504-200804
T=11.715,MARK D,(L)
main35322-08050i200504-200804
T=11.715,MARK E,(L)
main35322-21060i200312-200407
T=10.690-10.699
main35322-21070i200312-200407
T=10.700-10.709
main35322-21080i200312-200407
T=10.710-10.720
main35322-21090i200312-200407
T=10.721-10.730
main35322-21100i200312-200407
T=10.731-10.740
main35322-28060i200407-200504
T=10.715,MARK 1
main35322-28070i200407-200504
T=10.715,MARK 2
main35322-28080i200407-200504
T=10.715,MARK 3
main35322-28090i200407-200504
T=10.715,MARK 4
main35322-28100i200407-200504
T=10.715,MARK 5
main35322-33060i200504-200804
T=11.715,MARK A,(J)
main35322-33070i200504-200804
T=11.715,MARK B,(J)
main35322-33080i200504-200804
T=11.715,MARK C,(J)
main35322-33090i200504-200804
T=11.715,MARK D,(J)
main35322-33100i200504-200804
T=11.715,MARK E,(J)
35370SHAFT ASSY, STATOR
main35370-06010i200504-200804
(L)
main35370-21020i200312-200407
main35370-28010i200407-200504
35617RING, CLUTCH DRUM OIL SEAL
main35613-21010×2i200312-200504

15 parts on this diagram · 1 diagram in section
