FUEL TANK & TUBE

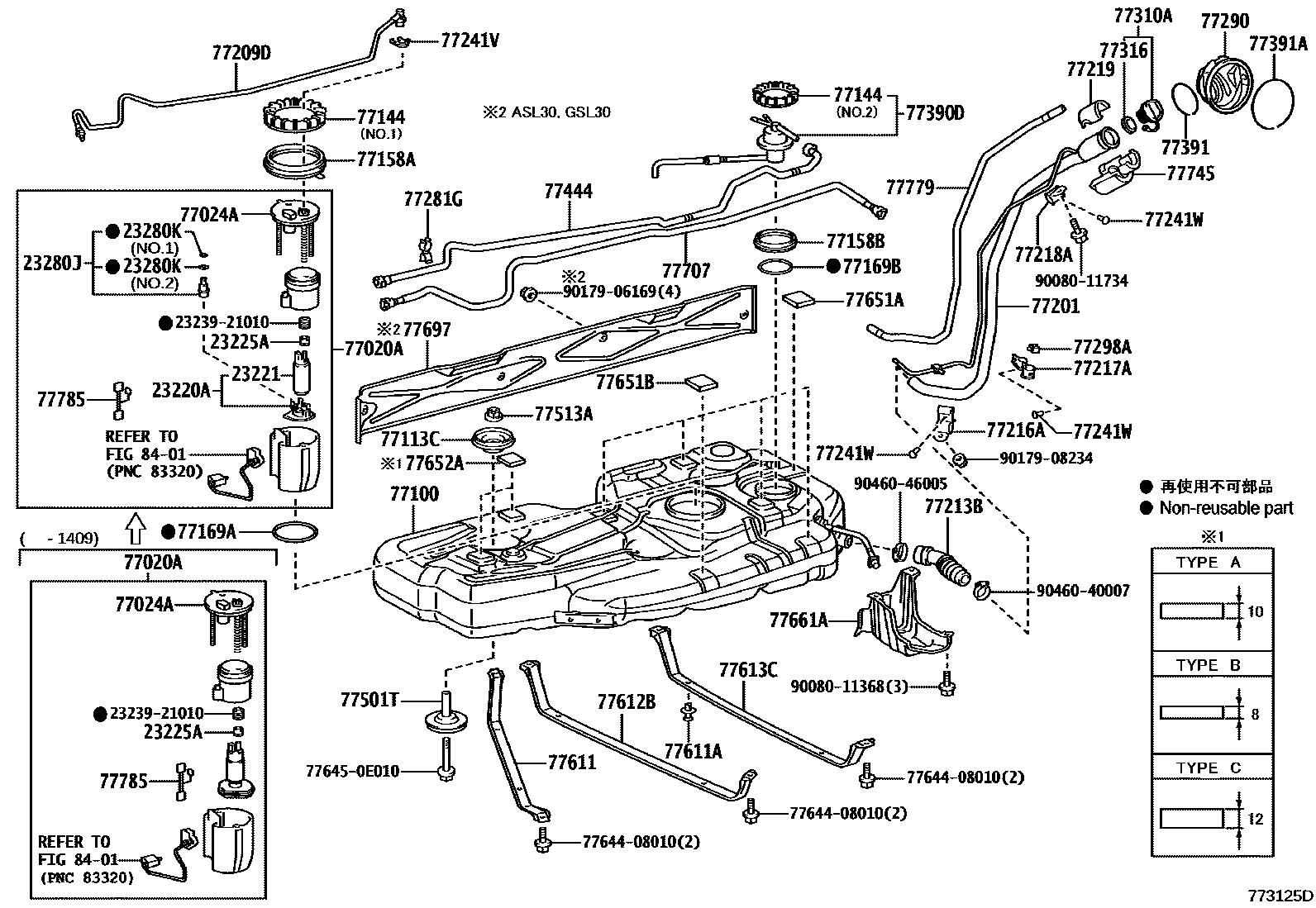

Parts diagram
23220APUMP ASSY, FUEL W/FILTER
main23220-0P240i201711-202009
main23220-31370i201409-201608
23221PUMP, FUEL
main23221-31130i201608-201711
main23221-31370i201409-201608
23225ASPACER, FUEL PUMP
main23225-0P010i201711-202009
main23225-21010i201409-201608
main23225-21020i201109-201308
23280JREGULATOR ASSY, FUEL PRESSURE
main23280-38020i201409-201608
23280KRING, O(FOR FUEL PRESSURE REGULATOR)
main90301-04013×2i201711-202009
NO.1
main90301-15024×2i201608-201711
NO.2
77020ATUBE ASSY, FUEL SUCTION W/PUMP & GAGE
main77020-08050i201409-201608
main77020-08060i201109-201308
main77020-08070i201608-201711
main77020-08071i202005-202008
77024APLATE SUB-ASSY, FUEL SUCTION
main77024-08040i201109-201409
main77024-08050i201109-201308
main77024-08060i201608-201711
main77024-08061i202005-202008
77100TANK ASSY, FUEL
main77001-08080i201109-201409
main77001-08090i201409-201608
main77001-08100i201608-201711
main77001-08110i201608-201711
77113CPLATE, FUEL TANK SIDE
main77103-08010i201608-201711
77144RETAINER, FUEL PUMP GAUGE
main77144-08010i201711-202009
main77144-08020i201109-201308
NO.2
77158ASUPPORT, TANK SUCTION TUBE
main77158-08010i201109-201409
77158BSUPPORT, TANK SUCTION TUBE, NO.1
main77158-08020i201711-202009
77169AGASKET, FUEL SUCTION TUBE SET
main77169-08040i201608-201702
main77169-0C010i201703-201711
main77169-48060i201109-201308
77169BGASKET, FUEL SUCTION TUBE SET, NO.1
main77169-08030i201608-201711
main77169-08050i201811-202009
main77169-48070i201109-201409
77201PIPE SUB-ASSY, FUEL TANK INLET
main77201-08050i201109-201308
main77201-08051i201308-201409
main77201-08060i201608-201711
77209DTUBE SUB-ASSY, FUEL TANK MAIN
main77209-08040i201109-201308
main77209-08050i201608-201711
77213BHOSE, FUEL TANK TO FILLER PIPE
main77213-08020i201109-201308
77216ASUPPORT, FUEL TANK FILLER PIPE, NO.1
main77216-45030i201109-201308
main77216-45040i201406-201409
77217ASUPPORT, FUEL TANK FILLER PIPE, NO.2
main77217-08030i201109-201308
main77217-08050i201406-201409
77218ASUPPORT, FUEL TANK FILLER PIPE, NO.3
main77218-08060i201109-201308
77219COVER, FUEL TANK FILLER PIPE
main77219-0E010i201109-201308
77241VCLIP, TUBE JOINT
main77241-06020i201109-201308
77241WCLIP, TUBE JOINT
main77241-35470×3i201109-201409
77281GCLAMP, FUEL HOSE
main77281-08050i201109-201308
77290SHIELD ASSY, FUEL TANK FILLER PIPE
main77291-08020i201109-201308
77298ACLAMP, FUEL TUBE, NO.4
main77298-08010×2i201711-202009
77310ACAP ASSY, FUEL TANK
main77300-06040i201109-201308
main77300-07030i201308-201409
main77300-07040i201711-202009
77316GASKET, FUEL TANK CAP
main77316-06070i201109-201308
main77316-06090i201608-201711
77390DVALVE ASSY, FUEL TANK OVER FILL CHECK
main77390-08012i201109-201409
77391RING, FUEL INLET BOX
main77391-02041i201812-202009
main77391-12020i201109-201409
77391ARING, FUEL INLET BOX
main77391-08010i201608-201711
77444HOSE, FUEL TANK VENT
main77404-08040i201109-201308
main77404-08050i201608-201711
77501TBRACKET SUB-ASSY, FUEL TANK
main77501-08010i201109-201308
77513ARETAINER, TANK BRACKET
main77513-0E010i201109-201308
77611BAND, FUEL TANK
main77611-08011i201109-201308
77611APIN (FOR FUEL TANK BAND)
main77653-08020×6i201109-201308
77612BBAND, FUEL TANK, NO.2
main77612-08011i201109-201409
77613CBAND, FUEL TANK, NO.3
main77613-08011i201109-201409
77651ACUSHION, FUEL TANK, NO.1
main77651-08020i201109-201204
main77651-08030i201204-201308
77651BCUSHION, FUEL TANK
main77651-08020×5i201109-201308
77652ACUSHION, FUEL TANK, NO.2
main77652-45010i201608-201711
TYPE A:REFER ILLUST.
main77652-45020i201608-201711
TYPE B:REFER ILLUST.
main77652-45030×2i201109-201409
TYPE C:REFER ILLUST.
77661ACOVER, FUEL TANK FILLER HOSE
main77661-08020i201109-201308
main77661-08030i201608-201711
77697INSULATOR, FUEL TANK HEAT, NO.1
main77697-08011i201109-201308
77707TUBE SUB-ASSY, CHARCOAL CANISTER OUTLET
main77707-08020i201109-201308
main77707-08030i201608-201711
77745FILTER, CHARCOAL CANISTER, NO.1
main77745-0E010i201109-201308
77779TUBE, CHARCOAL CANISTER OUTLET
main77779-08020i201109-201409
77785HARNESS, FUEL PUMP
main77785-08030i201608-201711
main77785-0E030i201109-201409
main77785-0N010i201109-201111
main77785-0R010i201111-201308
8401SWITCH & RELAY & COMPUTER
2323921010HOSE
7764408010BOLT, FUEL TANK
776450E010PACKING, FUEL TANK BRACKET UPPER, B
9008011368
9008011734
9017906169
9017908234
9046040007
9046046005

57 parts on this diagram · 5 diagrams in section
