BRAKE BAND & MULTIPLE DISC CLUTCH (ATM)

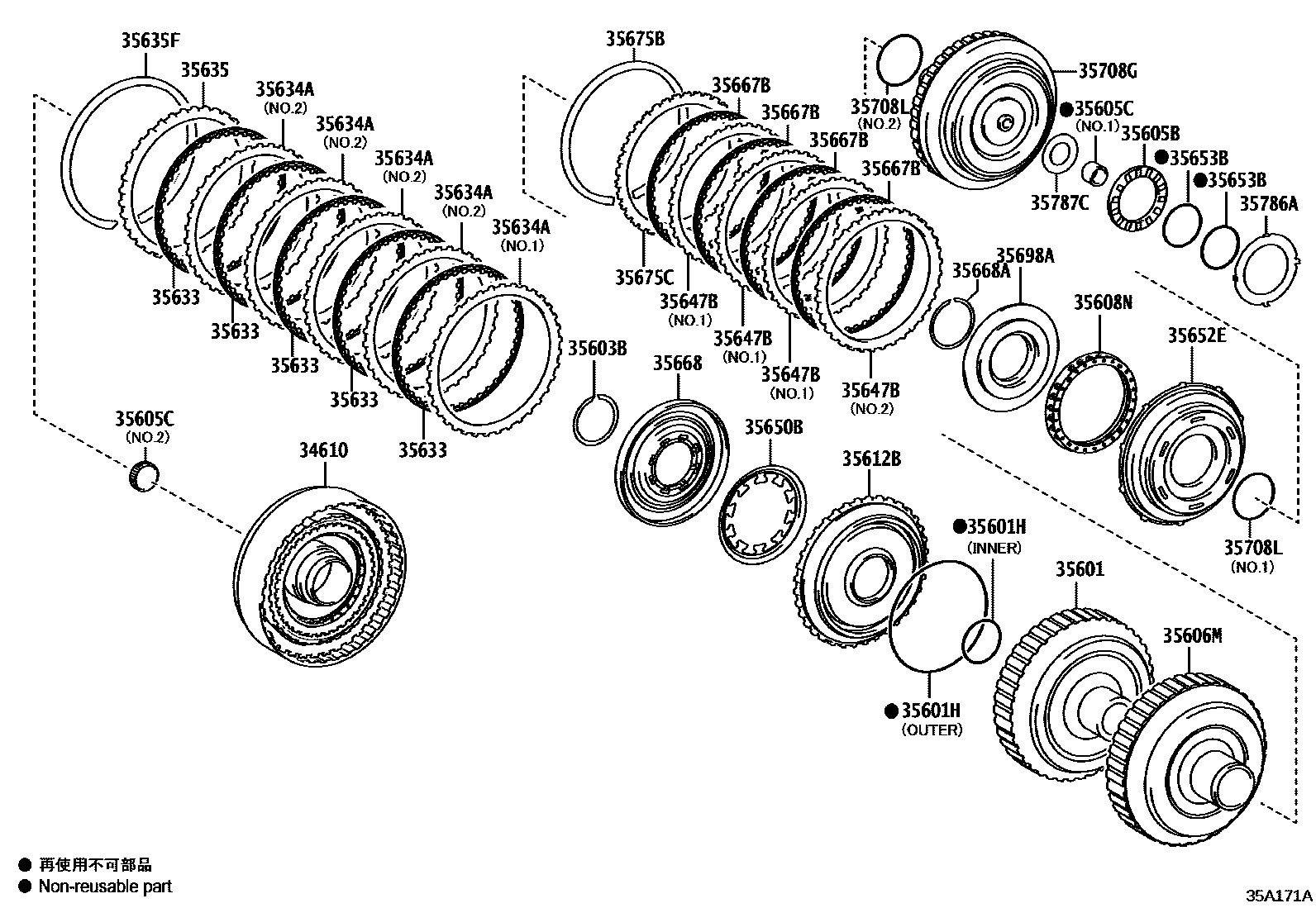

Parts diagram
34610CLUTCH ASSY, C-3 & C-4
main34610-06020i201806-202008
TMMWV:REFER 35-01
main34610-06030i202101
TYPE B:REFER 35-01
main34610-48030i201806-202008
TOYOTA:REFER 35-01
main34610-48050i202101
TYPE A:REFER 35-01
35601DRUM SUB-ASSY, CLUTCH
main35601-06010i201806-202008
TMMWV:REFER 35-01
main35601-48041i202008
TYPE A:REFER 35-01
35601HRING, O(FOR C-1 DRUM)
main90301-99229i201806-202008
OUTER
main90302-42001i201806-202008
INNER
35603BRING, SHAFT SNAP (FOR FORWARD CLUTCH PISTON)
main90520-46015i202008
TYPE A:REFER 35-01
main90520-A0074i202008-202207
TYPE B:REFER 35-01
35605BBEARING, THRUST NEEDLE ROLLER
main90374-50002i202008
35605CBEARING, NEEDLE ROLLER
main90364-16011i201806-202008
TOYOTA:REFER 35-01
main90364-16012i201806-202008
TMMWV:REFER 35-01
main90364-26007i202008-202205
T/P A:SEE 35-01,NO.2
main90364-26008i202008-202205
T/P B:SEE 35-01,NO.2
main90364-26009i202206
T/P B:SEE 35-01,NO.2,T/P A:SEE 35-01,NO.2
35606MHUB SUB-ASSY, SUN GEAR INPUT
main35606-06040i201806-202008
TMMWV:REFER 35-01
main35606-48020i202008
TYPE A:REFER 35-01
35608NSPRING SUB-ASSY, CLUTCH RETURN W/RETAINER
main3560A-06020i202008
TYPE B:REFER 35-01
main3560A-48010i202008
TYPE A:REFER 35-01
35612BPISTON, FORWARD CLUTCH
main35612-48020i202008
35633DISC, CLUTCH (FOR FRONT CLUTCH)
main35633-06030×5i201806-202008
TMMWV:REFER 35-01
main35633-48030×5i201806-202008
TOYOTA:REFER 35-01
35634APLATE, CLUTCH (FOR FORWARD MULTIPLE DISC CLUTCH)
main35634-06040×4i202008-202207
T=1.8,T/P B:SEE 35-01,NO.2
main35634-06050i202008-202207
T=1.4,T/P B:SEE 35-01,NO.1
main35634-48050×4i201806-202008
T=1.8,NO.2,TMC:REFER 35-01
main35634-48060i201806-202008
T=1.4,NO.1,TMC:REFER 35-01
35635FLANGE, FORWARD CLUTCH
main35635-06130i202008-202207
T=4.3,MARK 0,TYPE B:REFER 35-01
main35635-06140i202008-202207
T=4.4,MARK 1,TYPE B:REFER 35-01
main35635-06150i202008-202207
T=4.5,MARK 2,TYPE B:REFER 35-01
main35635-06160i201806-202008
T=4.6,MARK 3,TMMWV:REFER 35-01
main35635-06170i201806-202008
T=4.7,MARK 4,TMMWV:REFER 35-01
main35635-06180i202008-202207
T=4.8,MARK 5,TYPE B:REFER 35-01
main35635-06190i201806-202008
T=4.9,MARK 6,TMMWV:REFER 35-01
main35635-06200i202008-202207
T=5.0,MARK 7,TYPE B:REFER 35-01
main35635-06210i202008-202207
T=5.1,MARK 8,TYPE B:REFER 35-01
main35635-48120i201806-202008
T=4.3,TOYOTA:REFER 35-01
main35635-48130i201806-202008
T=4.4,TOYOTA:REFER 35-01
main35635-48140i201806-202008
T=4.5,TOYOTA:REFER 35-01
main35635-48150i202008
T=4.6,TYPE A:REFER 35-01
main35635-48160i201806-202008
T=4.7,TOYOTA:REFER 35-01
main35635-48170i202008
T=4.8,TYPE A:REFER 35-01
main35635-48180i201806-202008
T=4.9,TOYOTA:REFER 35-01
main35635-48190i201806-202008
T=5.0,TOYOTA:REFER 35-01
main35635-48200i201806-202008
T=5.1,TOYOTA:REFER 35-01
35635FRING SNAP (FOR FOWARD CLUTCH FLANGE)
main90520-99188i201806-202008
TOYOTA:REFER 35-01
main90520-A0073i202008-202207
TYPE B:REFER 35-01
35647BPLATE, CLUTCH, NO.2
main35647-06040×3i202008
T/P B:SEE 35-01,NO.1
main35647-06050i201806-202008
NO.2,TMMWV:SEE 35-01
main35647-48030×3i202008
T/P A:SEE 35-01,NO.1
main35647-48040i201806-202008
NO.2,TMC:REFER 35-01
35650BSPRING, COMPRESSION (FOR REAR CLUTCH PISTON RETURN)
main35628-06030i201806-202008
TMMWV:REFER 35-01
main35628-48010i201806-202008
TOYOTA:REFER 35-01
35652EPISTON, C-2 CLUTCH
main35652-48020i202008
35653BRING, DIRECT CLUTCH DRUM OIL SEAL
main35653-48020×2i202008
35667BDISK, CLUTCH, NO.2
main35667-06030×4i202008
TYPE B:REFER 35-01
main35667-48030×4i202008
TYPE A:REFER 35-01
35668BALANCER, CLUTCH, NO.1
main35668-48020i201806-202008
35668ARING, SNAP(FOR CLUTCH BALANCER)
main90520-48013i201806-202008
(J)
main90520-A0081i202008
TYPE B:REFER 35-01
35675BRING, HOLE SNAP (FOR FORWARD CLUTCH FLANGE)
main90520-99171i201806-202008
TOYOTA:REFER 35-01
main90520-A0080i202008
TYPE B:REFER 35-01
35675CFLANGE, DIRECT CLUTCH
main35675-06140i202008
T=3.6,MARK 0,TYPE B:REFER 35-01
main35675-06150i202008
T=3.7,MARK 1,TYPE B:REFER 35-01
main35675-06160i202008
T=3.8,MARK 2,TYPE B:REFER 35-01
main35675-06170i201806-202008
T=3.9,MARK 3,TMMWV:REFER 35-01
main35675-06180i202008
T=4.0,MARK 4,TYPE B:REFER 35-01
main35675-06190i201806-202008
T=4.1,MARK 5,TMMWV:REFER 35-01
main35675-06200i201806-202008
T=4.2,MARK 6,TMMWV:REFER 35-01
main35675-48370i201806-202008
T=3.6,MARK 0,TOYOTA:REFER 35-01
main35675-48380i201806-202008
T=3.7,MARK 1,TOYOTA:REFER 35-01
main35675-48390i201806-202008
T=3.8,MARK 2,TOYOTA:REFER 35-01
main35675-48400i202008
T=3.9,MARK 3,TYPE A:REFER 35-01
main35675-48410i202008
T=4.0,MARK 4,TYPE A:REFER 35-01
main35675-48420i201806-202008
T=4.1,MARK 5,TOYOTA:REFER 35-01
main35675-48430i202008
T=4.2,MARK 6,TYPE A:REFER 35-01
35698ABALANCER, C-2 CLUTCH
main35698-48020i202008
35708GSHAFT SUB-ASSY, INTERMEDIATE
main35708-06030i202008
TYPE B:REFER 35-01
main35708-48041i201806-202008
TOYOTA:REFER 35-01
35708LRING, O (FOR INTERMEDIATE SHAFT)
main90301-47008i202008
T/P A:SEE 35-01,NO.1
main90301-50004i202008
T/P A:SEE 35-01,NO.2
main90301-A0069i201806-202008
NO.2,TMMWV:SEE 35-01
main90301-A0070i201806-202008
NO.1,TMMWV:SEE 35-01
35786ARACE, THRUST BEARING, NO.1
main35786-48020i201806-202008
35787CRACE, THRUST BEARING, NO.2
main35787-48030i201806-202008

27 parts on this diagram · 1 diagram in section
