REAR SEAT & SEAT TRACK

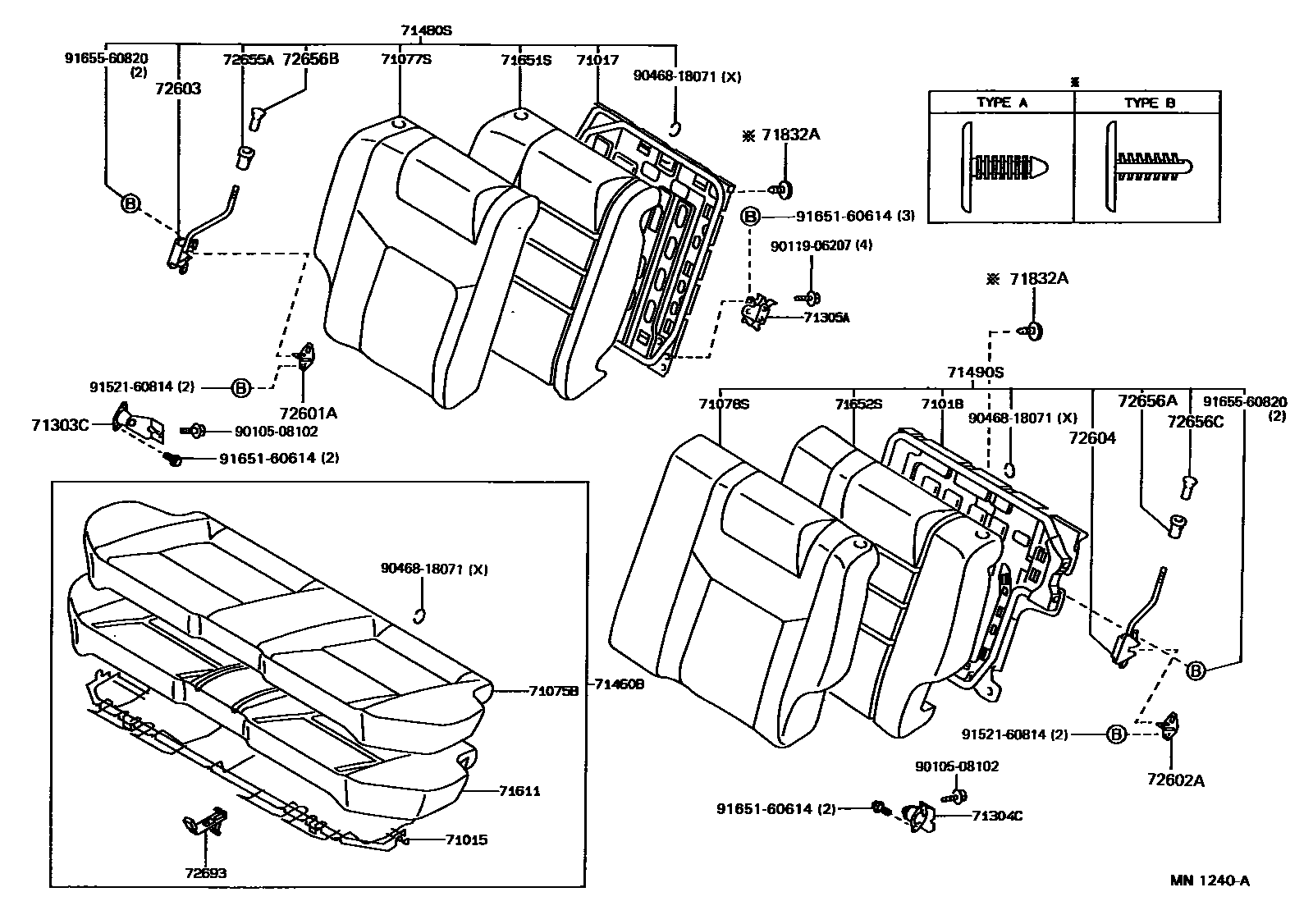

Parts diagram
71015FRAME SUB-ASSY, REAR SEAT CUSHION
main71015-12290i199009-199508
71017FRAME SUB-ASSY, REAR SEATBACK, RH
main71017-12320i199009-199508
71018FRAME SUB-ASSY, REAR SEATBACK, LH
main71018-12090i199009-199508
71075BCOVER, REAR SEAT CUSHION (FOR BENCH TYPE)
main71075-1E200-03i199009-199308
NEW ZEALAND SPEC,SHADOW GRAY,TRIM1#
main71075-1E200-04i199009-199308
NEW ZEALAND SPEC,DARK BLUE,TRIM8#
main71075-1E420-03i199009-199508
SHADOW GRAY,TRIM1#
main71075-1E420-04i199009-199308
DARK BLUE,TRIM8#
main71075-1E491-03i199009-199508
W(FULL FABRIC SEAT),SHADOW GRAY,TRIM1#
main71075-1E491-04i199308-199508
W(FULL FABRIC SEAT),DARK BLUE,TRIM8#
main71075-1E551-03i199009-199508
SHADOW GRAY,TRIM1#
main71075-1E551-04i199009-199308
DARK BLUE,TRIM8#; NEW ZEALAND SPEC & W(FULL FABRIC SEAT) OR W(FULL FABRIC SEAT),DARK BLUE,TRIM8#
main71075-1E561-03i199009-199508
SHADOW GRAY,TRIM1#
main71075-1E561-04i199009-199308
DARK BLUE,TRIM8#
71077SCOVER, REAR SEATBACK, RH (FOR SEPARATE TYPE)
main71077-1H761-03i199009-199508
SHADOW GRAY,TRIM1#
main71077-1H761-04i199009-199308
DARK BLUE,TRIM8#
main71077-1K191-03i199009-199308
NEW ZEALAND SPEC & W(FULL FABRIC SEAT) OR W(FULL FABRIC SEAT),SHADOW GRAY,TRIM1#; W(FULL FABRIC SEAT),SHADOW GRAY,TRIM1#
main71077-1K191-04i199009-199308
DARK BLUE,TRIM8#; NEW ZEALAND SPEC & W(FULL FABRIC SEAT) OR W(FULL FABRIC SEAT),DARK BLUE,TRIM8#
main71077-1K210-03i199009-199308
NEW ZEALAND SPEC,SHADOW GRAY,TRIM1#
main71077-1K210-04i199009-199308
DARK BLUE,TRIM8#; NEW ZEALAND SPEC,DARK BLUE,TRIM8#
71078SCOVER, REAR SEATBACK, LH(FOR SEPARATE TYPE)
main71078-1A411-03i199009-199508
SHADOW GRAY,TRIM1#
main71078-1A411-04i199009-199308
DARK BLUEE,TRIM8#
main71078-1A691-03i199009-199308
NEW ZEALAND SPEC & W(FULL FABRIC SEAT) OR W(FULL FABRIC SEAT),SHADOW GRAY,TRIM1#; W(FULL FABRIC SEAT),SHADOW GRAY,TRIM1#
main71078-1A691-04i199009-199308
DARK BLUE,TRIM8#; NEW ZEALAND SPEC & W(FULL FABRIC SEAT) OR W(FULL FABRIC SEAT),DARK BLUE,TRIM8#
main71078-1A710-03i199009-199308
NEW ZEALAND SPEC,SHADOW GRAY,TRIM1#
main71078-1A710-04i199009-199308
DARK BLUE,TRIM8#; NEW ZEALAND SPEC,DARK BLUE,TRIM8#
71303CHINGE SUB-ASSY, REAR SEATBACK, RH
main71303-12090i199009-199508
71304CHINGE SUB-ASSY, REAR SEATBACK, LH
main71304-12030i199009-199508
71305AHINGE SUB-ASSY, REAR SEATBACK, CENTER
main71305-12090i199009-199508
71460BCUSHION ASSY, REAR SEAT (FOR BENCH TYPE)
main71460-1E070-03i199009-199308
***,NEW ZEALAND SPEC,SHADOW GRAY,TRIM1#
main71460-1E070-04i199009-199308
***,NEW ZEALAND SPEC,DARK BLUE,TRIM8#
main71460-1E440-03i199009-199508
***,SHADOW GRAY,TRIM1#
main71460-1E440-04i199308-199508
***,DARK BLUE,TRIM8#
main71460-1E511-03i199009-199508
***,W(FULL FABRIC SEAT),SHADOW GRAY,TRIM1#
main71460-1E511-04i199009-199308
***,W(FULL FABRIC SEAT),DARK BLUE,TRIM8#
main71460-1E601-03i199009-199508
***,SHADOW GRAY,TRIM1#
main71460-1E601-04i199009-199308
***,DARK BLUE,TRIM8#; ***,NEW ZEALAND SPEC & W(FULL FABRIC SEAT) OR W(FULL FABRIC SEAT),DARK BLUE,TRIM8#
main71460-1E611-03i199009-199508
***,SHADOW GRAY,TRIM1#
main71460-1E611-04i199009-199308
***,DARK BLUE,TRIM8#
71480SBACK ASSY, REAR SEAT, RH (FOR SEPARATE TYPE)
main71480-1H701-03i199009-199508
***,SHADOW GRAY,TRIM1#
main71480-1H701-04i199009-199308
***,DARK BLUE,TRIM8#
main71480-1K251-03i199009-199508
***,SHADOW GRAY,TRIM1#
main71480-1K251-04i199009-199308
***,DARK BLUE,TRIM8#; ***,NEW ZEALAND SPEC & W(FULL FABRIC SEAT) OR W(FULL FABRIC SEAT),DARK BLUE,TRIM8#
main71480-1K270-03i199009-199308
***,NEW ZEALAND SPEC,SHADOW GRAY,TRIM1#
main71480-1K270-04i199009-199308
***,DARK BLUE,TRIM8#; ***,NEW ZEALAND SPEC,DARK BLUE,TRIM8#
71490SBACK ASSY, REAR SEAT, LH (FOR SEPARATE TYPE)
main71490-1A481-03i199009-199508
***,SHADOW GRAY,TRIM1#
main71490-1A481-04i199009-199308
***,DARK BLUE,TRIM8#
main71490-1A681-03i199009-199308
***,NEW ZEALAND SPEC & W(FULL FABRIC SEAT) OR W(FULL FABRIC SEAT),SHADOW GRAY,TRIM1#; ***,W(FULL FABRIC SEAT),SHADOW GRAY,TRIM1#
main71490-1A681-04i199009-199308
***,DARK BLUE,TRIM8#; ***,NEW ZEALAND SPEC & W(FULL FABRIC SEAT) OR W(FULL FABRIC SEAT),DARK BLUE,TRIM8#
main71490-1A700-03i199009-199308
***,NEW ZEALAND SPEC,SHADOW GRAY,TRIM1#
main71490-1A700-04i199009-199308
***,DARK BLUE,TRIM8#; ***,NEW ZEALAND SPEC,DARK BLUE,TRIM8#
71611PAD, REAR SEAT CUSHION
main71611-12610i199009-199308
main71611-12620i199009-199308
71651SPAD, REAR SEATBACK, RH(FOR SEPARATE TYPE)
main71651-12700i199009-199508
71652SPAD, REAR SEATBACK, LH(FOR SEPARATE TYPE)
main71652-12490i199009-199508
71832ACLIP, REAR SEATBACK CARPET OR MAT
main90467-06037-13×6i199009-199508
GRAY,TRIM1#,TYPE A
main90467-06037-24×6i199308-199508
DARK BLUE,TRIM8#,TYPE A
main90467-07049-03×6i199009-199508
GRAY,TRIM1#,TYPE B
main90467-07049-J0×6i199009-199308
DARK BLUE,TRIM8#,TYPE B
72601ASTRIKER SUB-ASSY, REAR SEATBACK LOOK, RH
main72601-16050i199009-199508
72602ASTRIKER SUB-ASSY, REAR SEATBACK LOCK, LH
main72601-16050i199009-199508
72603LOCK SUB-ASSY, REAR SEATBACK, RH
main72630-12180i199009-199508
72604LOCK SUB-ASSY, REAR SEATBACK, LH
main72640-12170i199009-199508
72655AGROMMET, REAR SEATBACK STOP BUTTON
main72655-20020-23i199009-199508
GRAY,TRIM1#
main72655-20020-59i199308-199508
DARK BLUE,TRIM8#
72656AGROMMET, REAR SEATBACK STOP BUTTON
main72655-20020-23i199009-199508
GRAY,TRIM1#
main72655-20020-59i199009-199308
DARK BLUE,TRIM8#
72656BBUTTON, REAR SEATBACK STOP RELEASE
main72656-20010-23i199009-199508
GRAY,TRIM1#
main72656-20010-59i199009-199308
DARK BLUE,TRIM8#
72656CBUTTON, REAR SEATBACK STOP RELEASE
main72656-20010-23i199009-199508
GRAY,TRIM1#
main72656-20010-59i199009-199308
DARK BLUE,TRIM8#
72693HOOK, REAR SEAT CUSHION LOCK
main72693-12040×2i199009-199508
9010508102
9011906207
9046818071
9152160814
9165160614
9165560820

31 parts on this diagram · 1 diagram in section
