TORQUE CONVERTER, FRONT OIL PUMP & CHAIN (ATM)

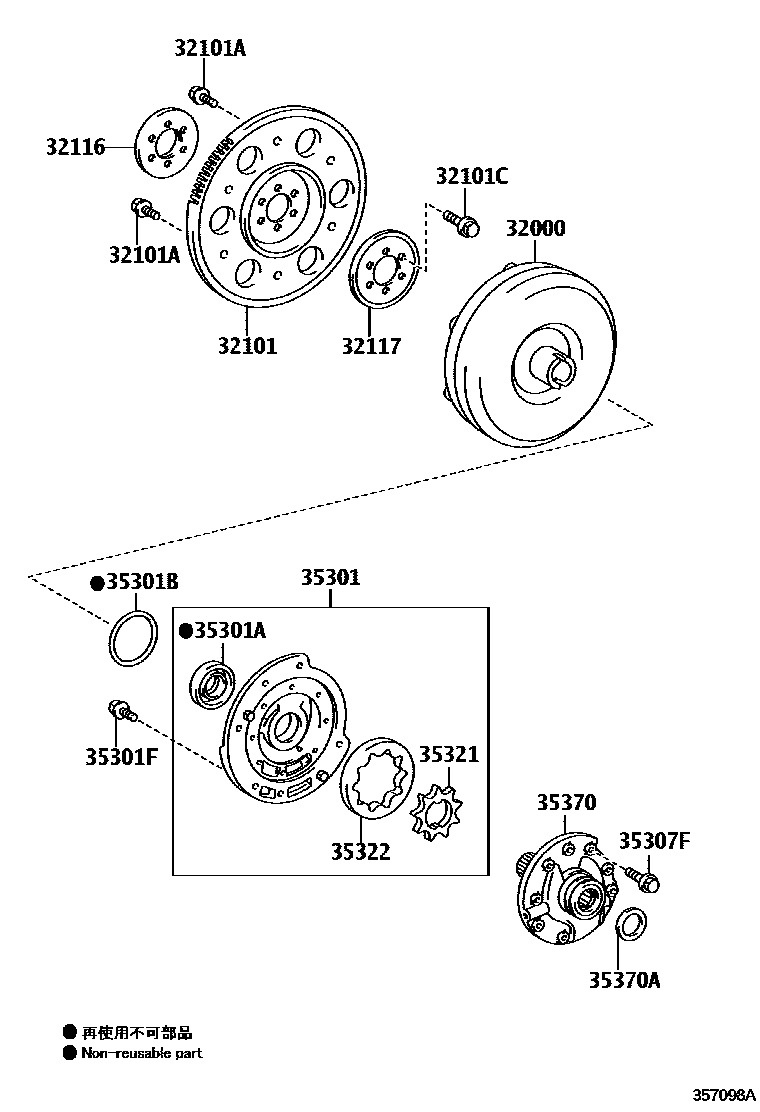

Parts diagram
32000CONVERTER ASSY, TORQUE
main32000-52041supersedes 32000-52052i201011-201307
main32000-52052i200904-201008
main32000-52053i200802-200904
main32000-52120i200802-201008
32101GEAR SUB-ASSY, DRIVE PLATE & RING
main32101-0D030i200802-201008
(L)
main32101-12100i200802-201008
(J)
main32101-52021i200802-201008
32101ABOLT(FOR DRIVE PLATE & TORQUE CONVERTER SETTING)
main90109-08113i200802-201008
*8-1.25PX12-8.4,BLACK
main90119-08498×5i201008-201303
*8-1.25PX12-8,YELLOW
32101CBOLT, HEXAGON(FOR DRIVE PLATE SETTING)
main90105-10048×6i201008
*10-1.25PX18-13
main90105-A0022×8i200802-201003
*10-1.25PX18-13,(L)
32116SPACER, DRIVE PLATE, FRONT
main32116-02020i201008
main32116-12030i200802-201003
main32116-52030i200802-201008
32117SPACER, DRIVE PLATE, REAR
main32117-02020i201008-201303
main32117-12040i200802-201003
main32117-52030i200802-201008
35301BODY SUB-ASSY, FRONT OIL PUMP
main35035-52030i200802-201008
main35035-52040i201008
35301ASEAL, OIL (FOR FRONT OIL PUMP)
main90311-38064i201008
main90311-38075i200802-201008
35301BRING, O (FOR FRONT OIL PUMP BODY)
main90301-99123i200802-201008
main90301-99124i201008-201307
35301FBOLT (FOR FRONT OIL PUMP SETTING)
main90105-08301×7i201008
*8-1.25PX22-20
main90105-08376×6i200802-201008
*8-1.25PX20-20
35307FBOLT (FOR STATOR SHAFT)
main90119-06559×8i201008
main90148-60027×10i200802-201008
35321GEAR, FRONT OIL PUMP DRIVE
main35321-52010i200802-201008
T=8.44-8.45,MARK 1
main35321-52020i201008
T=8.45-8.46,MARK 2
main35321-52030i200802-201008
T=8.46-8.47,MARK 3
main35321-52040i201008
T=8.47-8.48,MARK 4
main35321-52050i200802-201008
T=8.48-8.49,MARK 5
main35321-52060i201008-201303
T=9.44-9.449,MARK 1
main35321-52070i201008-201303
T=9.45-9.459,MARK 2
main35321-52080i200802-201008
T=9.46-9.47,MARK 3
main35321-52090i201008-201303
T=9.471-9.48,MARK 4
main35321-52100i200802-201008
T=9.481-9.49,MARK 5
35322GEAR, FRONT OIL PUMP DRIVEN
main35322-52010i201008
T=8.44-8.45,MARK 1
main35322-52020i200802-201008
T=8.45-8.46,MARK 2
main35322-52030i200802-201008
T=8.46-8.47,MARK 3
main35322-52040i201008
T=8.47-8.48,MARK 4
main35322-52050i201008
T=8.48-8.49,MARK 5
main35322-52060i201008-201303
T=9.44-9.449,MARK 1
main35322-52070i200802-201008
T=9.45-9.459,MARK 2
main35322-52080i201008
T=9.46-9.47,MARK 3
main35322-52090i201008
T=9.471-9.48,MARK 4
main35322-52100i201008-201303
T=9.481-9.49,MARK 5
35370SHAFT ASSY, STATOR
main35370-52010i200802-201008
main35370-52070i200802-201008
35370ABEARING, THRUST NEEDLE ROLLER(FOR STATOR SHAFT)
main90374-26003i201008
main90374-32007i201008
T=4.21
main90374-32008i200802-201008
T=3.62

15 parts on this diagram · 2 diagrams in section
