HEADLAMP CLEANER

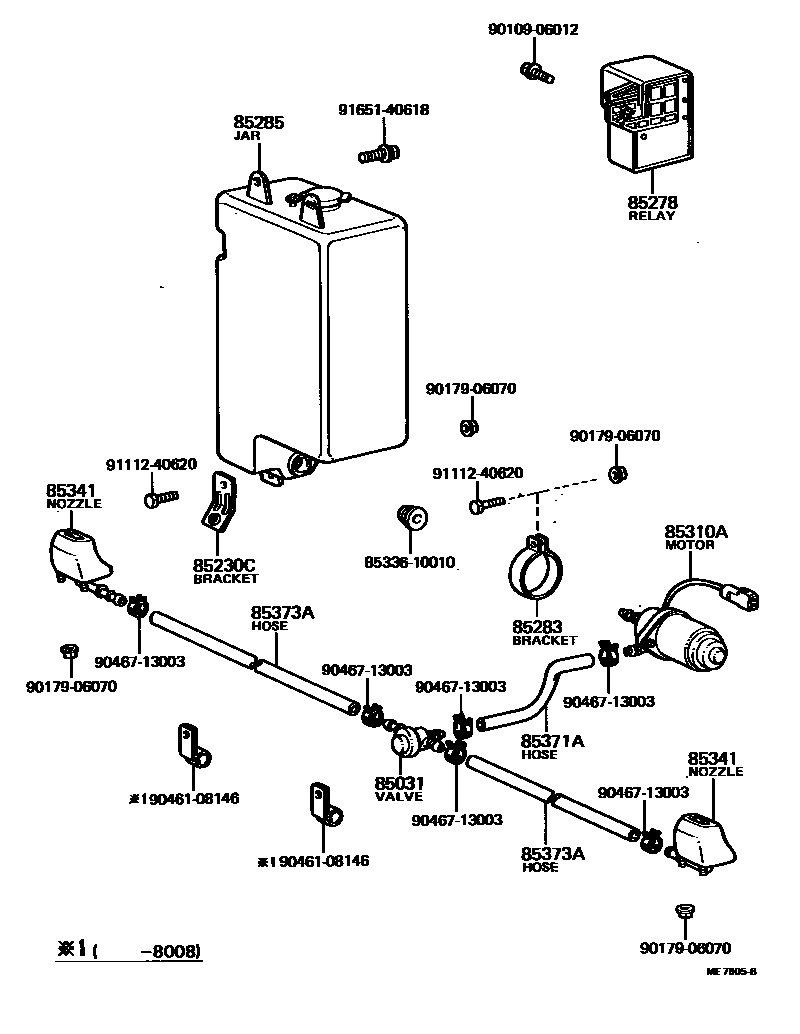

Parts diagram
85031VALVE, HEADLAMP CLEANER WASHER HOSE
main85031-12010i197901-198204
85230CBRACKET ASSY, HEADLAMP CLEANER
main85361-16030i197901-198008
main85361-16031i198008-198204
85278RELAY ASSY, HEADLAMP CLEANER CONTROL
main85276-14010i197901-198204
85283BRACKET, HEADLAMP CLEANER WASHER
main85361-10070i197901-198204
85285JAR, HEADLAMP CLEANER WASHER
main85330-16050i197901-198204
85310AMOTOR AND PUMP ASSY, HEADLAMP CLEANER WASHER
main85310-10090i197901-198008
main85310-16010i198008-198204
85341NOZZLE, HEADLAMP CLEANER WASHER
main85035-16020×2i197901-198204
85371AHOSE, HEADLAMP CLEANER(FROM MOTOR TO JOINT)
main85343-12030i197901-198204
L=430
85373AHOSE, HEADLAMP CLEANER WASHER (FROM JOINT TO NOZZLE)
main90445-14048i197901-198204
L=150
main90445-14049i197901-198204
L=1800(*H,L=920)
8533610010SWITCH ASSY, RESERVE TANK LEVEL WARNING
9010906012
9017906070
9046108146
9046713003
9111240620
9165140618

16 parts on this diagram · 1 diagram in section
