HEATING & AIR CONDITIONING - CONTROL & AIR DUCT

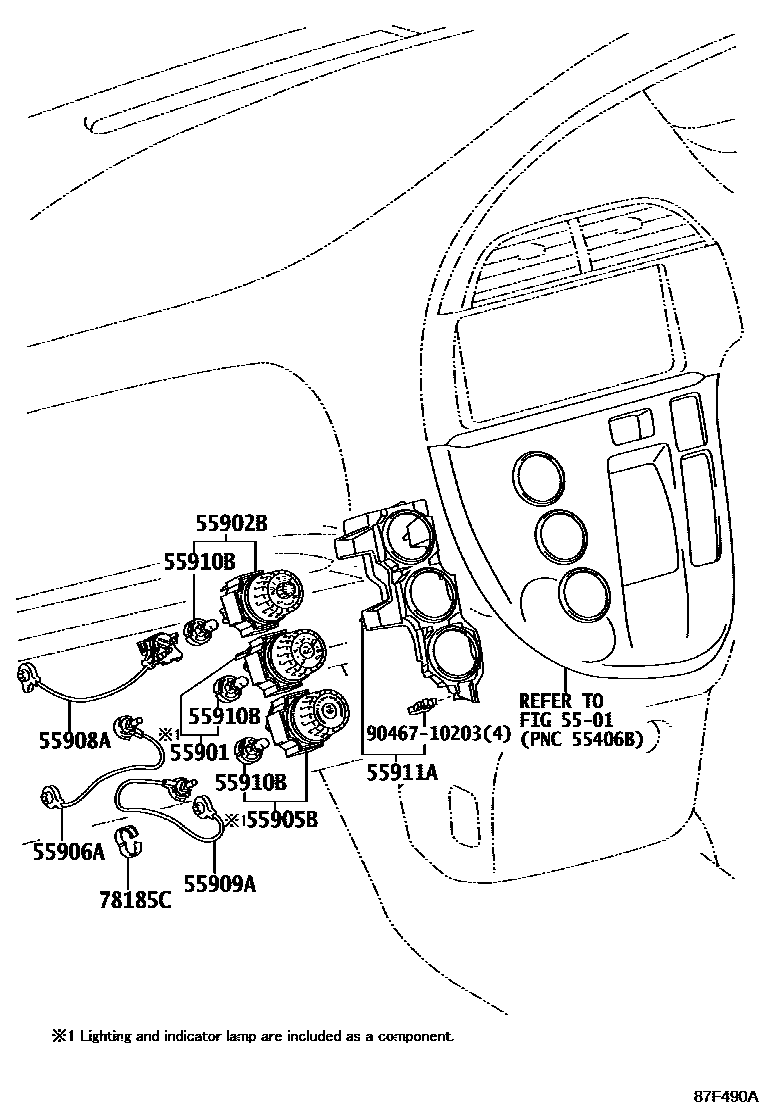

Parts diagram
5501INSTRUMENT PANEL & GLOVE COMPARTMENT
55901BASE SUB-ASSY, HEATER CONTROL
main55901-52180i200910
L PACKAGE
55902BCONTROL SUB-ASSY, HEATER
main55902-52050i200910
L PACKAGE
55905BKNOB, HEATER CONTROL, NO.2
main55903-52130i200910
L PACKAGE
main55905-52440supersedes 55903-52130i200910
L PACKAGE
55906ACABLE SUB-ASSY, DEFROSTER DAMPER CONTROL
main55906-52132i200910-201008
L PACKAGE
55908ACABLE SUB-ASSY, AIR INLET DAMPER CONTROL
main55908-52130i200910-201008
L PACKAGE
55909ACABLE SUB-ASSY, AIRMIX DAMPER CONTROL
main55909-52120i200910-201008
L PACKAGE
55910BBULB, HEATER CONTROL
main90010-01113i200910
L PACKAGE
55911ABASE, HEATER CONTROL
main55911-52010i200910-201008
78185CCLAMP, ACCELERATOR CONTROL CABLE, NO.2
main78185-20080i200910
9046710203

11 parts on this diagram · 4 diagrams in section
