REAR DOOR LOCK & HANDLE

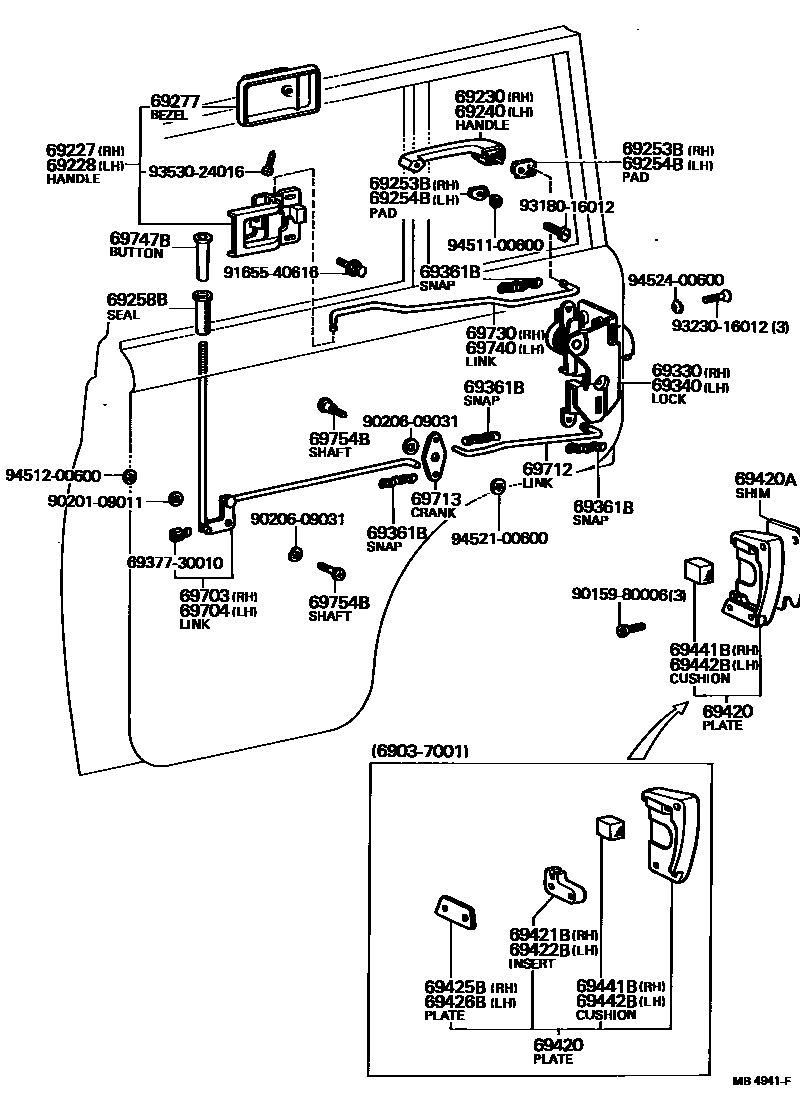

Parts diagram
69227HANDLE, REAR DOOR INSIDE, RH
main69270-39015i196903-198007
69228HANDLE, REAR DOOR INSIDE, LH
main69270-39015i196903-198007
69230HANDLE ASSY, REAR DOOR OUTSIDE, RH
main69210-90351i196903-198007
69240HANDLE ASSY, REAR DOOR OUTSIDE, LH
main69220-90351i196903-198007
69253BPAD, REAR DOOR OUTSIDE HANDLE, NO.2 RH
main69242-90351i197709-197901
FRONT
main69251-90351i196903-197611
REAR
main69251-90352i197611-197805
REAR
main69251-90353i197805-198007
REAR
main69253-35010i196903-197611
FRONT
main69253-90352i197611-197709
FRONT
main69253-90353i197901-198007
FRONT
69254BPAD, REAR DOOR OUTSIDE HANDLE, NO.2 LH
main69242-90351i197709-197901
FRONT
main69251-90352i197611-197805
REAR
main69252-90351i196903-197611
REAR
main69252-90352i197805-198007
REAR
main69253-90352i197611-197709
FRONT
main69254-35010i196903-197611
FRONT
main69254-90351i197901-198007
FRONT
69258BSEAL, REAR DOOR OUTSIDE PANEL HOLE
main90480-10102×2i196903-198007
69277BEZEL, REAR DOOR INSIDE HANDLE
main69276-30010×2i196903-198007
69330LOCK ASSY, REAR DOOR, RH
main69330-90352i196903-198007
69340LOCK ASSY, REAR DOOR, LH
main69340-90352i196903-198007
69361BSNAP, DOOR LOCK CONNECTING ROD(FOR REAR DOOR)
main69361-20020×8i196903-198007
69420PLATE ASSY, REAR DOOR LOCK STRIKER
main69410-20031i196903-197001
RH.
main69410-20032i197001-197811
RH.
main69410-90351i197811-198007
RH.
main69420-20031i196903-197001
LH.
main69420-20032i197001-197811
LH.
main69420-90351i197811-198007
LH.
69420ASHIM, REAR DOOR LOCK STRIKER PLATE
main67318-90500i197608-198007
69421BINSERT, REAR DOOR LOCK STRIKER, RH
main69422-20031i196903-197001
69422BINSERT, REAR DOOR LOCK STRIKER, LH
main69422-20031i196903-197001
69425BPLATE, DOOR LOCK STRIKER AUXILIARY, RH(FOR REAR DOOR)
main69425-20031i196903-197001
69426BPLATE, DOOR LOCK STRIKER AUXILIARY, LH(FOR REAR DOOR)
main69426-20031i196903-197001
69441BCUSHION, REAR DOOR LOCK, RH
main69441-20031i196903-198007
69442BCUSHION, REAR DOOR LOCK, LH
main69441-20031i196903-198007
69703LINK SUB-ASSY, REAR DOOR LOCKING CONTROL, RH
main69703-90351i196903-198007
69704LINK SUB-ASSY, REAR DOOR LOCKING CONTROL, LH
main69704-90351i196903-198007
69712LINK, REAR DOOR LOCKING CONTROL, REAR
main69712-90351×2i196903-198007
69713CRANK, REAR DOOR LOCKING CONTROL
main69713-90351×2i196903-198007
69730LINK ASSY, REAR DOOR OPEN CONTROL, RH
main69711-90351i196903-198007
69740LINK ASSY, REAR DOOR OPEN CONTROL, LH
main69711-90351i196903-198007
69747BBUTTON, DOOR LOCKING(FOR REAR DOOR)
main69747-20020×2i196903-198007
69754BSHAFT, BELLCRANK, CENTER(FOR REAR DOOR)
main69754-90351×4i196903-198007
6937730010SNAP, FRONT DOOR LOCK CONTROL ROD
9015980006
9020109011
9020609031
9165540616
9318016012
9323016012
9353024016
9451106000
9451200600
9452100600
9452400600

39 parts on this diagram · 1 diagram in section
