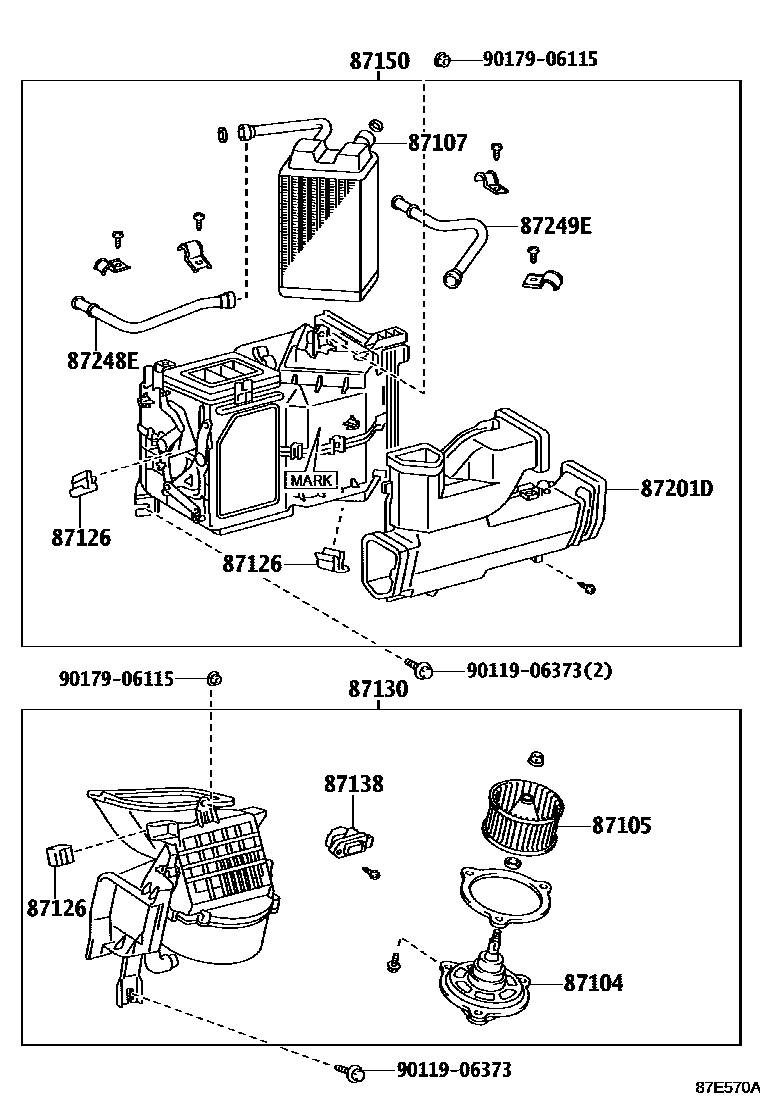

HEATING & AIR CONDITIONING - HEATER UNIT & BLOWER

0001 1FRONT HEATER 0002 1REAR HEATER 0003 1REAR HEATER

87104MOTOR SUB-ASSY, HEATER BLOWER

main87104-89110iBJ73,HZJ71,74,78,79,LJ7#,RJ7#199001-200108

main87104-90K00iHZJ7#199305-199908

87105FAN SUB-ASSY, HEATER BLOWER

main87105-14020iBJ73,HZJ7#,KZJ7#,LJ7#,RJ7#..LHD199305-199908

main87105-14030iLJ70..RHD199001-199305

87107UNIT SUB-ASSY, HEATER RADIATOR

main87107-60220iHZJ7#199908-200108

main87107-90K01iBJ73,HZJ7#,KZJ7#,LJ7#,RJ7#..LHD199305-199608

main87107-90K04iKZJ70..RHD199305-199604

87126CLAMP, HEATER CONTROL

main87124-20020iKZJ70..LX,STD;KZJ70..LHD..VX;HZJ7#,KZJ73,LJ7#,RJ7#..HT199306-199608

COLD SPEC & W(RR HEATER)

main87126-12050×2iBJ73,HZJ7#,KZJ7#,LJ7#,RJ7#199305-199908

HEATER RADIATOR

main87126-90K00iBJ73,HZJ7#,KZJ7#,LJ7#,RJ7#; KZJ70..LX,STD;KZJ70..LHD..VX;HZJ7#,KZJ73,LJ7#,RJ7#..HT199305-199306

BLOWER; COLD SPEC & W(RR HEATER)

87130BLOWER ASSY, HEATER, FRONT

main87130-60270iLJ70..RHD199001-199305

main87130-60290iHZJ7#199908-200108

main87130-60300iHZJ7#199305-199908

87138RESISTOR, HEATER BLOWER

main87138-90K00iBJ73,KZJ7#,LJ7#,RJ7#199305-199604

main87138-90K01iHZJ7#,PZJ7#199001-199305

87150RADIATOR ASSY, HEATER

main87150-60210iLJ70..RHD199001-199305

MARK=87150-60210

main87150-60250iBJ73,HZJ7#,LJ7#,PZJ7#..LHD199001-199305

MARK=87150-60250

main87150-60280iRJ7#199001-199305

MARK=87150-60280

main87150-60540iHZJ7#199608-199708

MARK=87150-60540

main87150-60541iHZJ7#199708-199908

MARK=87150-60541

87201DDUCT SUB-ASSY, AIR

main87201-60020iKZJ70..RHD199305-199604

main87201-60030iBJ73,HZJ7#,LJ7#,PZJ7#,RJ7#..LHD199001-199305

main87201-60031iHZJ7#199706-199908

87248EPIPE, HEATER WATER INLET, E

main87248-60580iHZJ7#199608-199908

main87248-90K02iBJ73,HZJ7#,LJ7#,PZJ7#,RJ7#..LHD199001-199305

main87248-90K21iLJ70..RHD199001-199305

87249EPIPE, HEATER WATER OUTLET, E (FOR HEATER UNIT)

main87248-60610iHZJ7#199608-199908

main87248-90K03iRJ7#199001-199305

main87248-90K05iBJ73,HZJ7#,KZJ7#,LJ7#..LHD199305-199608

main87248-90K22iKZJ70..RHD199305-199604

9011906373

main90119-06373

9017906115

main90179-06115

12 parts on this diagram · 3 diagrams in section
