HEATING & AIR CONDITIONING - COOLER UNIT

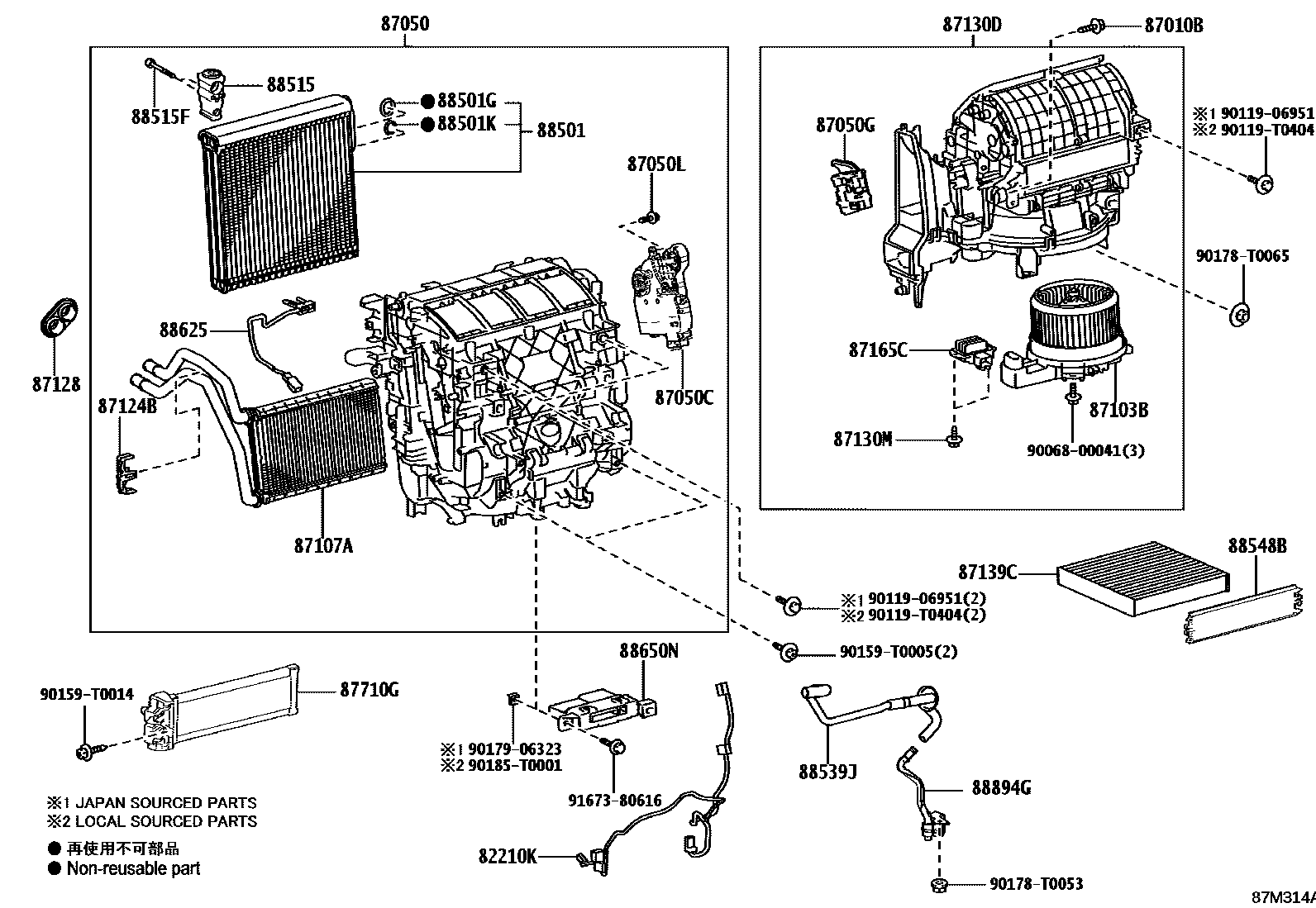

Parts diagram
82210KHARNESS ASSY, AIR CONDITIONER
main82212-0K050i202402-202408
main82212-0K060i202308-202408
FRONT AIR CONDITIONER-AUTO
87010BSCREW(FOR AIR CONDITIONER UNIT)
main90068-00042×2i202308-202407
87050RADIATOR ASSY, AIR CONDITIONER
main87050-0KB60supersedes 87050-0KR80i202402-202410
main87050-0KB80supersedes 87050-0KR90i202402-202410
FRONT AIR CONDITIONER-MANUAL; TOYOTA STOP & START SYSTEM-WITHOUT&FRONT AIR CONDITIONER-MANUAL
main87050-0KC50i202402-202408
main87050-0KC61i202402-202408
main87050-0KL21supersedes 87050-0KS00i202402-202408
FRONT AIR CONDITIONER-MANUAL
main87050-0KP50supersedes 87050-0KD20i202308-202407
FRONT AIR CONDITIONER-AUTO
main87050-0KR90i202402-202410
main87050-0KS00i202402-202410
main87050-0KD20i202308-202407
FRONT AIR CONDITIONER-MANUAL
main87050-0KG00i202402-202408
FRONT AIR CONDITIONER-COOLER LESS
main87050-0KR70i202402-202410
TOYOTA STOP & START SYSTEM-WITHOUT
main87050-0KR80i202402-202408
FRONT AIR CONDITIONER-AUTO
87050CDAMPER SERVO SUB-ASSY, AIR CONDITIONER RADIATOR, NO.1
main87106-F4060i202308-202407
FRONT AIR CONDITIONER-AUTO
87050GDAMPER SERVO SUB-ASSY, AIR CONDITIONER RADIATOR, NO.5
main87106-0K241i202308-202407
FRONT AIR CONDITIONER-AUTO
main87106-0K251i202402-202410
87050LSCREW(FOR AIR CONDITIONER RADIATOR)
main90068-00042×13i202308-202407
FRONT AIR CONDITIONER-AUTO; FRONT AIR CONDITIONER-MANUAL
87103BMOTOR SUB-ASSY, BLOWER W/FAN
main87103-0K391i202308-202407
main87103-0K491i202402-202410
main87103-0K501i202402-202408
87107AUNIT SUB-ASSY, HEATER RADIATOR
main87107-0K110i202308-202407
main87107-0K170i202402-202410
87124BCLAMP, HEATER
main87124-06140i202308-202407
main87124-0K230i202402-202408
87128GROMMET, HEATER
main87128-0K180i202308-202407
main87128-0K200i202402-202408
87130DBLOWER ASSY
main87130-0K601i202402-202410
FRONT AIR CONDITIONER-AUTO
main87130-0K631supersedes 87130-0K581i202308-202407
FRONT AIR CONDITIONER-AUTO
main87130-0K761supersedes 87130-0K601i202402-202408
FRONT AIR CONDITIONER-MANUAL; TOYOTA STOP & START SYSTEM-WITHOUT&FRONT AIR CONDITIONER-MANUAL
main87130-0K791supersedes 87130-0K811i202402-202408
FRONT AIR CONDITIONER-MANUAL
main87130-0K811i202402-202410
main87130-0K581i202308-202407
FRONT AIR CONDITIONER-MANUAL
87130MSCREW(FOR BLOWER)
main90068-00042×5i202308-202407
FRONT AIR CONDITIONER-AUTO; FRONT AIR CONDITIONER-MANUAL
87139CFILTER, CLEAN AIR
main87139-0K070i202308-202407
POLLEN FILTER
main87139-0K090i202402-202408
POLLEN FILTER
main87139-58010i202308-202408
DEODORANT FILTER
87165CCONTROL, BLOWER MOTOR
main87165-0K060i202308-202407
FRONT AIR CONDITIONER-AUTO
87710GQUICK HEATER ASSY
main87710-0K100i202308-202407
main87710-0K110i202402-202408
88501EVAPORATOR SUB-ASSY, COOLER, NO.1
main88501-0K390i202308-202407
main88501-0K400i202402-202410
FRONT AIR CONDITIONER-AUTO
main88501-0K420supersedes 88501-0K400i202402-202410
FRONT AIR CONDITIONER-MANUAL; TOYOTA STOP & START SYSTEM-WITHOUT; TOYOTA STOP & START SYSTEM-WITHOUT&FRONT AIR CONDITIONER-MANUAL
main88501-0K430supersedes 88501-0K500i202402-202408
FRONT AIR CONDITIONER-MANUAL
main88501-0K500i202402-202410
88501GO-RING, COOLER EVAPORATOR NO.1(SUCTION)
main90068-14044i202308-202407
ID=10.2,OD=15.0
88501KO-RING, COOLER EVAPORATOR NO.1(LIQUID)
main90068-14043i202308-202407
ID=13.4,OD=18.2
88515VALVE, COOLER EXPANSION
main88515-0K580i202308-202407
main88515-0K600supersedes 88515-0K680i202402-202410
FRONT AIR CONDITIONER-MANUAL; TOYOTA STOP & START SYSTEM-WITHOUT; TOYOTA STOP & START SYSTEM-WITHOUT&FRONT AIR CONDITIONER-MANUAL
main88515-0K680i202402-202410
FRONT AIR CONDITIONER-AUTO
88515FBOLT(FOR COOLER EXPANSION VALVE)
main90068-04062×2i202308-202407
88539JHOSE, DRAIN COOLER
main88539-0K380i202308-202407
main88539-0K420i202402-202410
main88539-0K430i202402-202408
88548BCASE, AIR FILTER
main88548-0K121i202402-202408
main88899-06330i202308-202407
88625THERMISTOR, COOLER, NO.1
main88620-0K010supersedes 88620-0K020i202308-202410
main88620-0K020i202402-202410
FRONT AIR CONDITIONER-AUTO
88650NAMPLIFIER ASSY, AIR CONDITIONER
main88650-0KA10supersedes 88650-0KA90i202308-202407
ISRAEL EURO6 FOR 12 E-PF&FRONT AIR CONDITIONER-AUTO; RUSSIA&CUSTOM UNION SPEC&FRONT AIR CONDITIONER-AUTO&SEAT HEATER-WITH(DRIVER & PASSENGER & REAR SEAT); RUSSIA&CUSTOM UNION SPEC&FRONT AIR CONDITIONER-AUTO&SEAT HEATER-WITH(DRIVER & PASSENGER); TURKEY EURO6 FOR 12 E-PF; TURKEY EURO6 FOR 12 E-PF&FRONT AIR CONDITIONER-AUTO; UKRAINE SPEC (EURO 6 REGULATION)&FRONT AIR CONDITIONER-AUTO&SEAT HEATER-WITH(DRIVER & PASSENGER & REAR SEAT); UKRAINE SPEC (EURO 6 REGULATION)&FRONT AIR CONDITIONER-AUTO&SEAT HEATER-WITH(DRIVER & PASSENGER)
main88650-0KA90i202308-202410
FRONT AIR CONDITIONER-AUTO
main88650-0KB00supersedes 88650-0KA90i202308-202408
main88650-0K830i202308-202407
FRONT AIR CONDITIONER-MANUAL; ISRAEL EURO6 FOR 12 E-PF; RUSSIA&CUSTOM UNION SPEC&SEAT HEATER-WITH(DRIVER & PASSENGER & REAR SEAT); RUSSIA&CUSTOM UNION SPEC&SEAT HEATER-WITH(DRIVER & PASSENGER); TURKEY EURO6 FOR 12 E-PF; UKRAINE SPEC (EURO 6 REGULATION)&SEAT HEATER-WITH(DRIVER & PASSENGER & REAR SEAT); UKRAINE SPEC (EURO 6 REGULATION)&SEAT HEATER-WITH(DRIVER & PASSENGER)
main88650-0KB10i202402-202408
FRONT AIR CONDITIONER-COOLER LESS; WINDSHIELD DEICER-WITHOUT&FRONT AIR CONDITIONER-COOLER LESS
88894GCONNECTOR, DRAIN HOSE
main88894-0K100supersedes 88894-0K190i202402-202408
FRONT AIR CONDITIONER-MANUAL; TOYOTA STOP & START SYSTEM-WITHOUT; TOYOTA STOP & START SYSTEM-WITHOUT&FRONT AIR CONDITIONER-MANUAL
main88894-0K110i202402-202410
main88894-0K190i202402-202410
FRONT AIR CONDITIONER-AUTO
main88894-0K260i202308-202407
9006800041
9011906951
90119T0404
90159T0005
90159T0014
90178T0053
90178T0065
9017906323
90185T0001
9167380616

35 parts on this diagram · 5 diagrams in section
