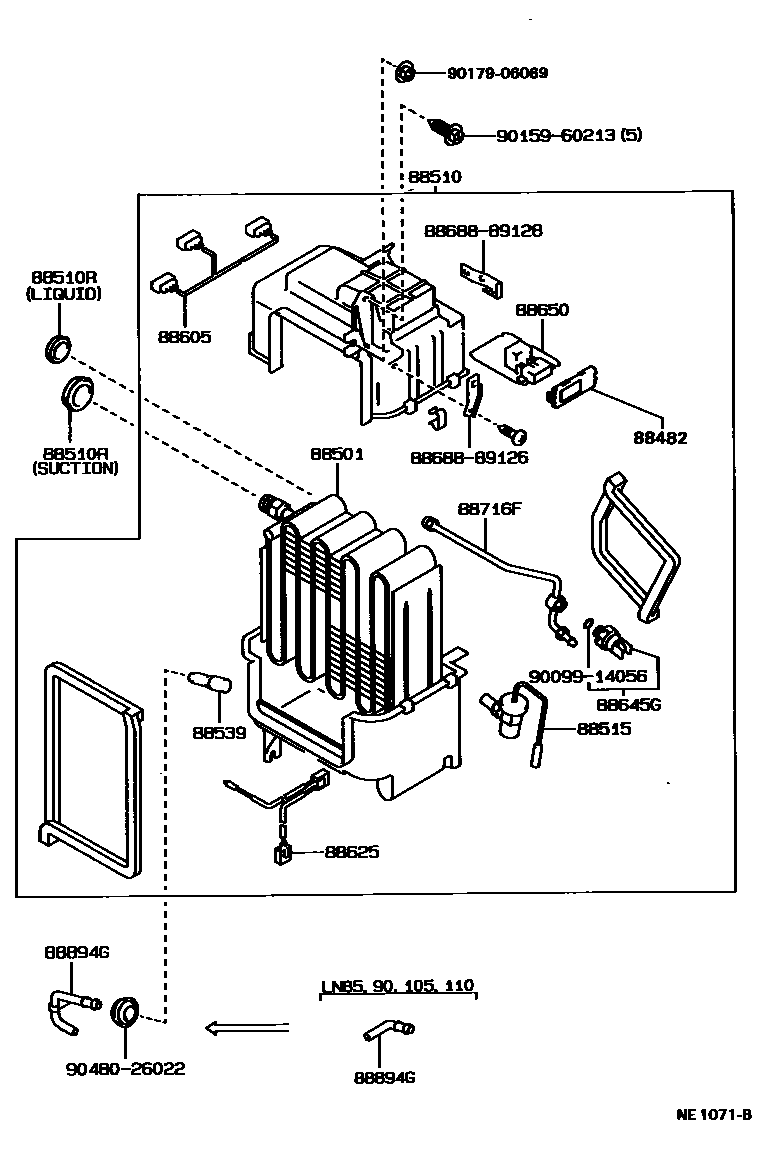

HEATING & AIR CONDITIONING - COOLER UNIT

0001 1 0002 1 0003 1

88482CAP, COOLER

main88482-60010iYN85..JPP..LHD;VZN130,YN110,90..JPP198808-199511

main88482-60020iLN105,110,85,90..JPP..LHD..CBU198808-199208

88501EVAPORATOR SUB-ASSY, COOLER, NO.1

main88501-34010iLN10#,110,85,90,YN110,85,90..JPP..LHD199401

main88501-35010iKZN130,LN130,VZN130..JPP..LHD199412-199511

DEALER OPTION

main88501-35010iKZN130,LN130,VZN130..JPP..LHD199308-199412

main88501-35011iKZN130,LN130,VZN130..JPP..LHD199412-199511

MAKER OPTION

main88501-35020iKZN130,VZN130..JPP..RHD199308-199511

main88501-89111iLN105..JPP..LHD..CBU;LN110,85,90,YN110,85,90..JPP..LHD198808-199401

main88501-89113iLN130,VZN130..JPP198908-199308

88510UNIT ASSY, COOLER

main88510-35110iVZN130..JPP..LHD..5F199308-199511

MAKER OPTION

main88510-35150iVZN130..JPP..4FC199308-199511

MAKER OPTION

main88510-35160iLN130..JPP199308-199511

MAKER OPTION

main88510-35170iKZN130..JPP..LHD199308-199511

MAKER OPTION

main88510-35230iKZN130..JPP..RHD199308-199511

main88510-35240iVZN130..JPP..RHD199308-199511

main88510-35270iVZN130..JPP..LHD199308-199511

DEALER OPTION

main88510-35280iKZN130..JPP..LHD199308-199511

DEALER OPTION

main88510-35300iLN130..JPP199308-199511

DEALER OPTION

main88510-35390iYN110,85,90..JPP..LHD199401-199408

main88510-35410iLN10#,110,85,90..JPP..LHD199401

main88510-89146iYN110,85,90..JPP..LHD198808-199401

main88510-89148iLN10#,110,85,90..JPP..LHD198808-199401

main88510-89161iVZN130..JPP..5F198908-199108

main88510-89161iVZN130..JPP..5F199108-199308

MAKER OPTION

main88510-89167iVZN130..JPP199108-199308

main88510-89174iLN130..JPP199108-199308

MAKER OPTION

main88510-89174iLN130..JPP199001-199108

main88510-89175iVZN130..JPP..4FC199108-199308

MAKER OPTION

main88510-89175iVZN130..JPP..4FC199008-199108

main88510-89180iLN130..JPP199108-199308

DEALER OPTION

88510RGROMMET (FOR COOLER UNIT)

main90480-26003iLN130,VZN130..JPP198808-199308

LIQUID

main90480-26027iKZN130,LN130,VZN130..JPP199308-199708

LIQUID

main90480-36003iLN105..JPP..LHD..CBU;LN110,85,90,VZN130,YN110,85,90..JPP..LHD198808-199308

SUCTION

main90480-36019iKZN130,LN130,VZN130..JPP199308-199708

SUCTION

88515VALVE, COOLER EXPANSION

main88515-14061iLN130..JPP199001-199108

main88515-14062iLN130,VZN130..JPP199108-199308

main88515-16040iLN105,110,85,90,YN110,85,90..JPP..LHD..CBU198808-199401

main88515-20100iKZN130,LN130,VZN130..JPP199308-199511

main88515-34010iLN10#,110,85,90,YN110,85,90..JPP..LHD199401

88539HOSE, COOLER UNIT DRAIN, NO.1

main88539-89113iLN10#,110,130,VZN130,YN110,85,90..JPP..LHD..CBU198808-199208

88605HARNESS SUB-ASSY, COOLER WIRING, NO.1

main88605-35050iVZN130..JPP..4FC199101-199308

main88605-35060iVZN130..JPP..5F199108-199308

MAKER OPTOION

main88605-35060iVZN130..JPP..5F199101-199108

main88605-35080iVZN130..JPP..5F199308-199511

main88605-35120iVZN130..JPP..4FC199308-199511

main88605-35130iLN130..JPP199308-199511

main88605-35140iKZN130..JPP..LHD199308-199511

main88605-35180iKZN130..JPP..RHD199308-199511

main88605-35190iVZN130..JPP..RHD199308-199406

main88605-89151iYN110,85,90..JPP..LHD198808-199408

main88605-89156iLN10#,110,85,90..JPP..LHD198808-199208

main88605-89159iVZN130..JPP..5F198908-199101

main88605-89159iVZN130..JPP..5F199108-199308

DEALER OPTION

main88605-89170iVZN130..JPP..4FC199008-199101

main88605-89172iLN130..JPP199001-199308

88625THERMISTOR, COOLER, NO.1

main88625-34010iLN10#,110,85,90,YN110,85,90..JPP..LHD199401

main88625-35010iVZN130..JPP..RHD199308-199511

DEALER OPTION

main88625-35020iKZN130,LN130,VZN130..JPP..LHD199308-199511

main88625-89102iLN105..JPP..LHD..CBU;LN110,85,90,YN110,85,90..JPP..LHD198808-199401

main88625-89103iLN130,VZN130..JPP198908-199308

88645GSWITCH, PRESSURE

main88645-10020iLN130,VZN130..JPP198908-199308

main88645-16020iLN10#,110,YN110,85,90..JPP..LHD..CBU198808-199401

main88645-20050iKZN130,LN130,VZN130..JPP199308-199511

main88645-34010iLN10#,110,85,90,YN110,85,90..JPP..LHD199401

88650AMPLIFIER ASSY, COOLER STABILIZER

main88650-35030iKZN130..JPP199308-199511

main88650-89108iYN110,85,90..JPP..LHD198808-199408

main88650-89109iLN110,130,85,90..JPP;LN105..JPP..LHD..CBU198808-199208

main88650-89110iVZN130..JPP198908-199101

main88650-89113iVZN130..JPP199101-199511

88716FPIPE, COOLER REFRIGERANT LIQUID, F

main88716-34010iLN10#,110,85,90,YN110,85,90..JPP..LHD199401

main88716-89156iLN105..JPP..LHD..CBU;LN110,85,90,YN110,85,90..JPP..LHD198808-199401

88894GCONNECTOR, DRAIN HOSE

main88894-35020iKZN130..JPP..LHD199308-199511

main88894-35030iVZN130..JPP..LHD199308-199511

MAKER OPTION

main88894-89108iYN110,85,90..JPP..LHD198808-199408

main88894-89108iVZN130..JPP199108-199308

MAKER OPTION

main88894-89109iKZN130,VZN130..JPP..RHD;LN10#,110,130,85,90..JPP..LHD198808-199208

main88894-89112iVZN130..JPP..LHD199108-199511

DEALER OPTION

8868889126BRACKET, COOLER DIAPHRAGM

main88688-89126

8868889128BRACKET, COOLER DIAPHRAGM

main88688-89128

9009914056

main90099-14056

9015960213

main90159-60213

9017906069

main90179-06069

9048026022

main90480-26022

18 parts on this diagram · 3 diagrams in section
