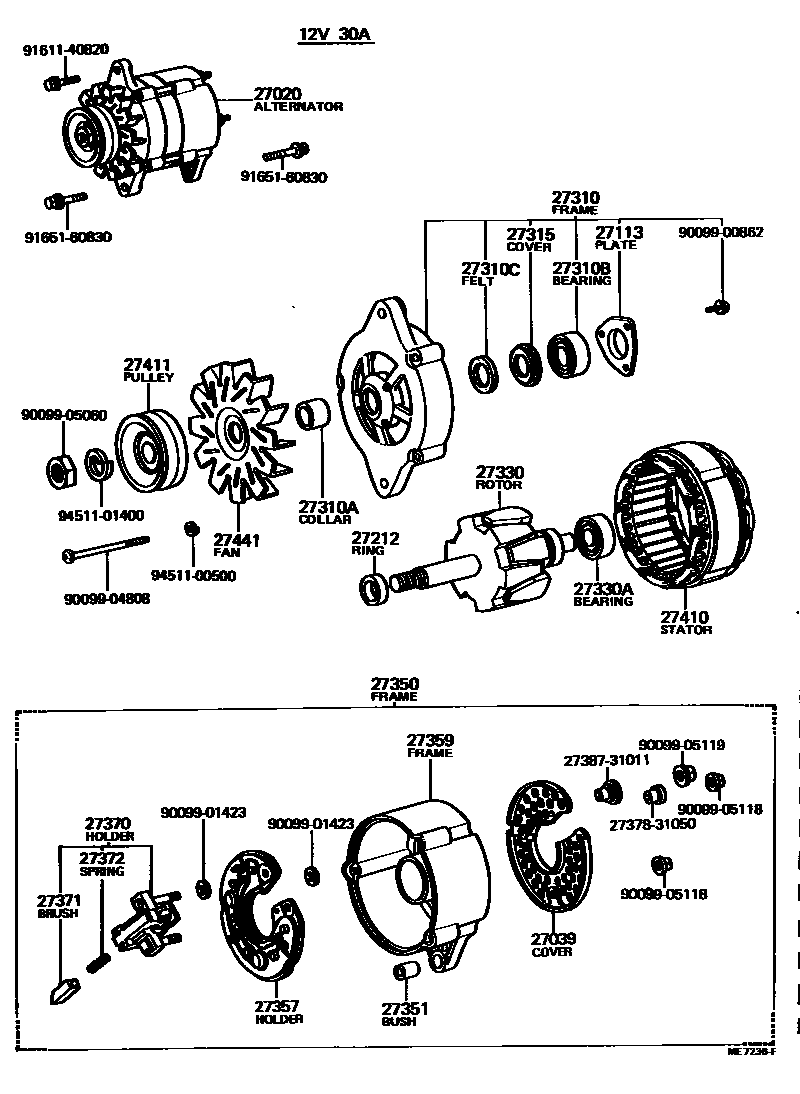

ALTERNATOR

0001 1 0002 1 0003 1 0004 1

27020ALTERNATOR ASSY

main27020-18011i18R..RN31,36,41;18R..RN46..ARL..IV3;L..LN46..T1..ARL..CBU;18R..RN46..EUR,GEN,ME,SA198002-198312

12V 40A,12V 40A

main27020-31090i12R#..RN30,40197808-198403

12V 30A,12V 30A

main27020-36071i18R..RN31,36,41;18R..RN46..EUR,GEN;18R..RN46..ARL..IV3197808-198002

12V 40A,12V 40A

main27020-54021iL..LN3#,40;L..LN46..TW;L..LN46..ARL..IV3;18R..RN46..ARL..CBU;L..LN46..T1..(EUR,GEN)197909-198403

12V 40A,12V 40A

27039COVER, ALTERNATOR REAR END

main27039-11014i12R#..RN30,40197808-198403

12V 30A

main27039-18011i18R..RN31,36,41;18R..RN46..ARL..IV3;L..LN46..T1..ARL..CBU;18R..RN46..EUR,GEN,ME,SA198002-198312

12V 40A

main27039-36070i18R..RN31,36,41;18R..RN46..EUR,GEN;18R..RN46..ARL..IV3197808-198002

12V 40A

main27039-56090iL..LN3#,40;L..LN46..TW;L..LN46..ARL..IV3;18R..RN46..ARL..CBU;L..LN46..T1..(EUR,GEN)197909-198403

12V 40A

27113PLATE, BEARING RETAINER, ALTERNATOR

main27113-10012i12R#..RN30,40197808-198403

12V 30A

main27312-31011i18R..RN31,36,41;18R..RN46..EUR,GEN;18R..RN46..ARL..IV3197808-198002

12V 40A

main27312-56070iL..LN3#,40;L..LN46..TW;L..LN46..ARL..IV3;18R..RN46..ARL..CBU;L..LN46..T1..(EUR,GEN)197909-198403

12V 40A

27212RING, SPACE(FOR ALTERNATOR ROTOR)

main27212-39050i18R..RN31,36,41;18R..RN46..ARL..IV3;L..LN46..T1..ARL..CBU;18R..RN46..EUR,GEN,ME,SA197808-198312

12V 40A

main27412-54040iL..LN3#,40;L..LN46..TW;L..LN46..ARL..IV3;18R..RN46..ARL..CBU;L..LN46..T1..(EUR,GEN)197909-198403

12V 40A

main90099-19068i12R#..RN30,40197808-198403

12V 30A

27310FRAME ASSY, DRIVE END, ALTERNATOR

main27310-18010i18R..RN31,36,41;18R..RN46..ARL..IV3;L..LN46..T1..ARL..CBU;18R..RN46..EUR,GEN,ME,SA198002-198312

12V 40A

main27310-22012i12R#..RN30,40197808-198403

12V 30A

main27310-34030i18R..RN31,36,41;18R..RN46..EUR,GEN;18R..RN46..ARL..IV3197808-198002

12V 40A

main27310-54011iL..LN30,40197909-198101

12V 40A

main27310-54012iL..LN3#,40;L..LN46..TW;L..LN46..ARL..IV3;18R..RN46..ARL..CBU;L..LN46..T1..(EUR,GEN)198101-198403

12V 40A

27310ACOLLAR OR NUT(FOR ALTERNATOR DRIVE END FRAME)

main27412-31040i18R..RN31,36,41;18R..RN46..ARL..IV3;L..LN46..T1..ARL..CBU;18R..RN46..EUR,GEN,ME,SA197808-198312

12V 40A

main27412-56040i12R#..RN30,40197808-198403

12V 30A

main90099-19251iL..LN3#,40;L..LN46..TW;L..LN46..ARL..IV3;18R..RN46..ARL..CBU;L..LN46..T1..(EUR,GEN)197909-198403

12V 40A

27310BBEARING(FOR ALTERNATOR DRIVE END FRAME)

main90099-10012i12R#..RN30,40197808-198403

12V 30A

main90099-10109i18R..RN31,41197808-197811

12V 40A

main90099-10114i18R..RN31,36,41;18R..RN46..EUR,GEN;18R..RN46..ARL..IV3197811-198002

12V 40A

main90099-10120iL..LN3#,40;L..LN46..TW;L..LN46..ARL..IV3;18R..RN46..ARL..CBU;L..LN46..T1..(EUR,GEN)197909-198403

12V 40A

main90099-10126i18R..RN31,36,41;18R..RN46..ARL..IV3;L..LN46..T1..ARL..CBU;18R..RN46..EUR,GEN,ME,SA198002-198312

12V 40A

27310CFELT(FOR ALTERNATOR DRIVE END FRAME)

main90099-02004i18R..RN31,36,41;18R..RN46..EUR,GEN;18R..RN46..ARL..IV3197808-198002

12V 40A

main90099-02009i12R#..RN30,40197808-198403

12V 30A

main90099-02207iL..LN3#,40;L..LN46..TW;L..LN46..ARL..IV3;18R..RN46..ARL..CBU;L..LN46..T1..(EUR,GEN)197909-198403

12V 40A

27315COVER, ALTERNATOR FELT, INNER NO.1

main27313-31011i18R..RN31,36,41;18R..RN46..EUR,GEN;18R..RN46..ARL..IV3197808-198002

12V 40A

main27313-39010i12R#..RN30,40197808-198403

12V 30A

main27315-56070iL..LN3#,40;L..LN46..TW;L..LN46..ARL..IV3;18R..RN46..ARL..CBU;L..LN46..T1..(EUR,GEN)197909-198403

12V 40A

27330ROTOR ASSY, ALTERNATOR

main27330-22012i12R#..RN30,40197808-198403

12V 30A

main27330-26050i18R..RN31,36,41;18R..RN46..ARL..IV3;L..LN46..T1..ARL..CBU;18R..RN46..EUR,GEN,ME,SA197808-198312

12V 40A

main27330-54040iL..LN3#,40;L..LN46..TW;L..LN46..ARL..IV3;18R..RN46..ARL..CBU;L..LN46..T1..(EUR,GEN)197909-198403

12V 40A

27330ABEARING(FOR ALTERNATOR ROTOR)

main90099-10103i18R..RN31,41197808-197811

12V 40A

main90099-10111i18R..RN31,36,41;18R..RN46..ARL..IV3;L..LN46..T1..ARL..CBU;18R..RN46..EUR,GEN,ME,SA197811-198312

12V 40A

main97110-06201i12R#..RN30,40197808-198403

12V 30A

27350FRAME ASSY, RECTIFIER END

main27350-31090i12R#..RN30,40197808-198403

12V 30A

main27350-36061i18R..RN31,36,41;18R..RN46..EUR,GEN;18R..RN46..ARL..IV3197808-198002

12V 40A

main27350-54010iL..LN3#,40;L..LN46..TW;L..LN46..ARL..IV3;18R..RN46..ARL..CBU;L..LN46..T1..(EUR,GEN)197909-198403

12V 40A

27351BUSH(FOR ALTERNATOR RECTIFIER END FRAME)

main27351-24020i12R#..RN30,40197808-198403

12V 30A

main27351-25010i18R..RN31,36,41;18R..RN46..EUR,GEN;18R..RN46..ARL..IV3197808-198002

12V 40A

main27351-38051i18R..RN31,36,41;18R..RN46..ARL..IV3;L..LN46..T1..ARL..CBU;18R..RN46..EUR,GEN,ME,SA198002-198312

12V 40A

main27351-56013iL..LN3#,40;L..LN46..TW;L..LN46..ARL..IV3;18R..RN46..ARL..CBU;L..LN46..T1..(EUR,GEN)197909-198403

12V 40A

27357HOLDER, ALTERNATOR, W/RECTIFIER

main27357-11014i12R#..RN30,40197808-198403

12V 30A

27359FRAME, ALTERNATOR RECTIFIER END

main27359-13050i18R..RN31,36,41;18R..RN46..ARL..IV3;L..LN46..T1..ARL..CBU;18R..RN46..EUR,GEN,ME,SA198002-198312

12V 40A

main27359-31090i12R#..RN30,40197808-198403

12V 30A

main27359-36061i18R..RN31,36,41;18R..RN46..EUR,GEN;18R..RN46..ARL..IV3197808-198002

12V 40A

27370HOLDER ASSY, ALTERNATOR BRUSH

main27370-31090i12R#..RN30,40197808-198403

12V 30A

main27370-54010iL..LN3#,40;L..LN46..TW;L..LN46..ARL..IV3;18R..RN46..ARL..CBU;L..LN46..T1..(EUR,GEN)197909-198403

12V 40A

27371BRUSH, ALTERNATOR

main27371-31011×2i18R..RN46..ARL..IV3;12R#,18R..RN3#,40,41;L..LN46..T1..ARL..CBU;18R..RN46..EUR,GEN,ME,SA197808-198403

12V 30A,40A

main27371-56070×2iL..LN3#,40;L..LN46..TW;L..LN46..ARL..IV3;18R..RN46..ARL..CBU;L..LN46..T1..(EUR,GEN)197909-198403

12V 40A

27372SPRING, ALTERNATOR BRUSH

main27372-31011×2i18R..RN46..ARL..IV3;12R#,18R..RN3#,40,41;L..LN46..T1..ARL..CBU;18R..RN46..EUR,GEN,ME,SA197808-198403

12V 30A,40A

main27372-56070×2iL..LN3#,40;L..LN46..TW;L..LN46..ARL..IV3;18R..RN46..ARL..CBU;L..LN46..T1..(EUR,GEN)197909-198403

12V 40A

27410STATOR ASSY, ALTERNATOR

main27410-11014i12R#..RN30,40197808-198403

12V 30A

main27410-15030i18R..RN31,36,41;18R..RN46..ARL..IV3;L..LN46..T1..ARL..CBU;18R..RN46..EUR,GEN,ME,SA198002-198312

12V 40A

main27410-26020i18R..RN31,36,41;18R..RN46..EUR,GEN;18R..RN46..ARL..IV3197808-198002

12V 40A

main27410-54020iL..LN3#,40;L..LN46..TW;L..LN46..ARL..IV3;18R..RN46..ARL..CBU;L..LN46..T1..(EUR,GEN)197909-198403

12V 40A

27411PULLEY, ALTERNATOR

main27411-31042i18R..RN31,36,41;18R..RN46..ARL..IV3;L..LN46..T1..ARL..CBU;18R..RN46..EUR,GEN,ME,SA197808-198312

12V 40A

main27411-31090i12R#..RN30,40197808-198403

12V 30A

main27411-54020iL..LN3#,40;L..LN46..TW;L..LN46..ARL..IV3;18R..RN46..ARL..CBU;L..LN46..T1..(EUR,GEN)197909-198403

12V 40A

main27411-54040iL..LN36,46;18R..RN46..ARL..CBU198103-198108

12V 40A,W/COOLER

27441FAN, ALTERNATOR

main27441-31090i12R#..RN30,40197808-198403

12V 30A

main27441-34030i18R..RN31,36,41;18R..RN46..ARL..IV3;L..LN46..T1..ARL..CBU;18R..RN46..EUR,GEN,ME,SA197808-198312

12V 40A

main27441-54040iL..LN3#,40;L..LN46..TW;L..LN46..ARL..IV3;18R..RN46..ARL..CBU;L..LN46..T1..(EUR,GEN)197909-198403

12V 40A

2737831050INSULATOR, ALTERNATOR, NO.1

main27378-31050

2738731011INSULATOR, TERMINAL

main27387-31011

9009900862

main90099-00862

9009901423

main90099-01423

9009904808

main90099-04808

9009905060

main90099-05060

9009905118

main90099-05118

9009905119

main90099-05119

9161140820

main91611-40820

9165160830

main91651-60830

9451100500

main94511-00500

9451101400

main94511-01400

33 parts on this diagram · 4 diagrams in section
