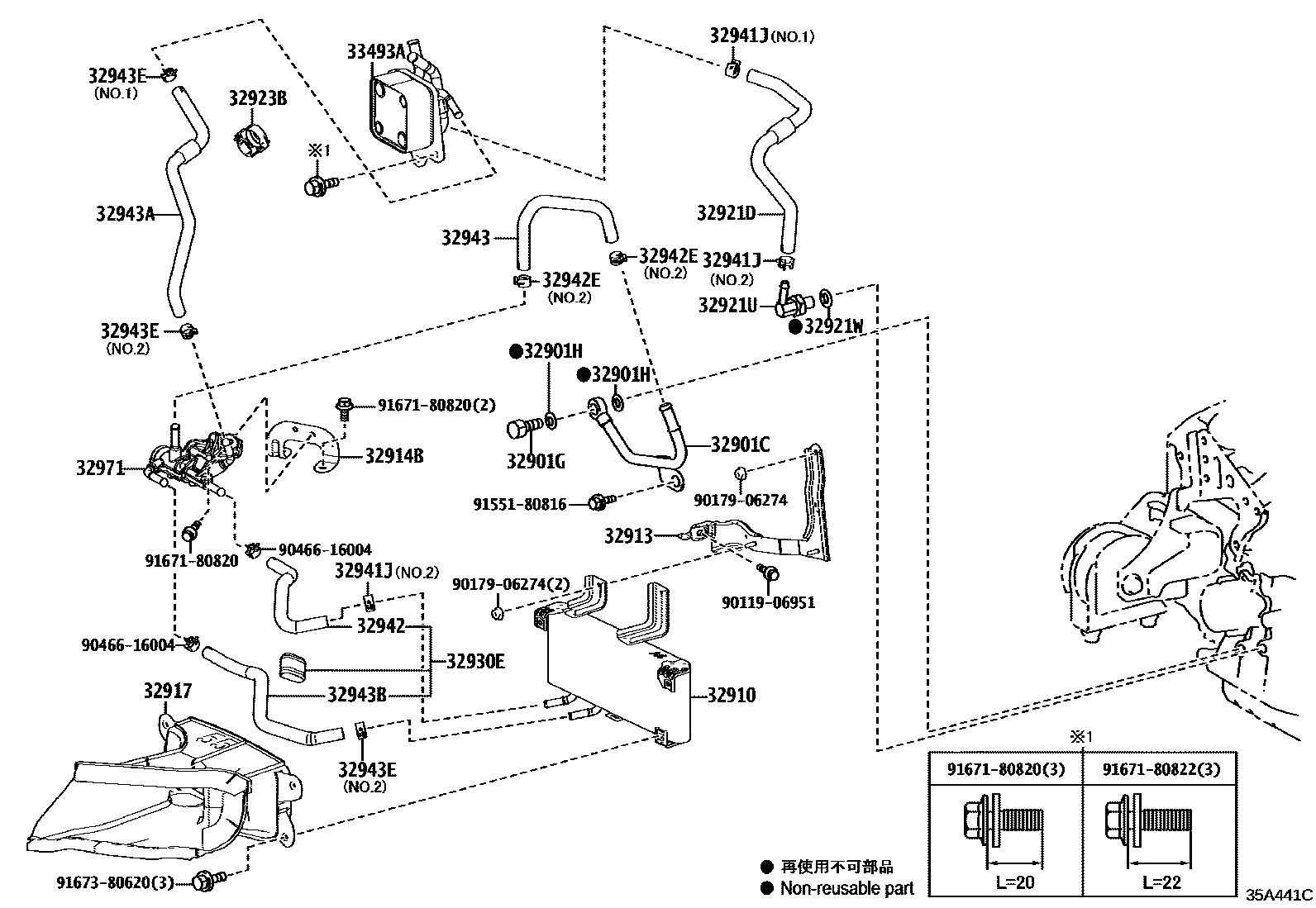

OIL COOLER & TUBE (ATM)

32901CUNION SUB-ASSY, OIL COOLER
32901GBOLT, UNION(FOR OIL COOLER)
32901HGASKET(FOR OIL COOLER UNION)
32914BSTAY, TRANSMISSION OIL COOLER
32917DUCT, TRANSMISSION OIL COOLER AIR
32921DHOSE(FOR OIL COOLER INLET)
TYPE A:REFER ILLUST.
TYPE B:REFER ILLUST.
32921UELBOW(FOR OIL COOLER TUBE)
32921WRING, O(FOR OIL COOLER TUBE ELBOW)
32923CLAMP, AUTOMATIC TRANSMISSION OIL COOLER TUBE
32923BCLAMP, AUTOMATIC TRANSMISSION OIL COOLER TUBE, NO.1
32930EHOSE ASSY, TRANSMISSION OIL COOLER, NO.1
32941HOSE, OIL COOLER INLET, NO.1
NO.1
NO.2
32941JCLIP, NO.1(FOR OIL COOLER HOSE)
NO.1
NO.2
32942HOSE, OIL COOLER OUTLET, NO.1
32942ECLIP, NO.2(FOR OIL COOLER HOSE)
NO.2
32943HOSE, TRANSMISSION OIL COOLER, NO.1
32943AHOSE, TRANSMISSION OIL COOLER, NO.2
TYPE A:REFER ILLUST.
TYPE B:REFER ILLUST.
32943BHOSE, TRANSMISSION OIL COOLER
32943ECLIP, NO.3(FOR OIL COOLER HOSE)
NO.2
NO.1
32971THERMOSTAT, TRANSMISSION OIL
33493ACOOLER, TRANSMISSION OIL(ATF WARMER)
9011906951
main90119-06951
9017906274
main90179-06274
9046616004
main90466-16004
9155180816
main91551-80816
9167180820
main91671-80820
9167180822
main91671-80822
9167380620
main91673-80620
30 parts on this diagram · 6 diagrams in section
