HEADLAMP CLEANER

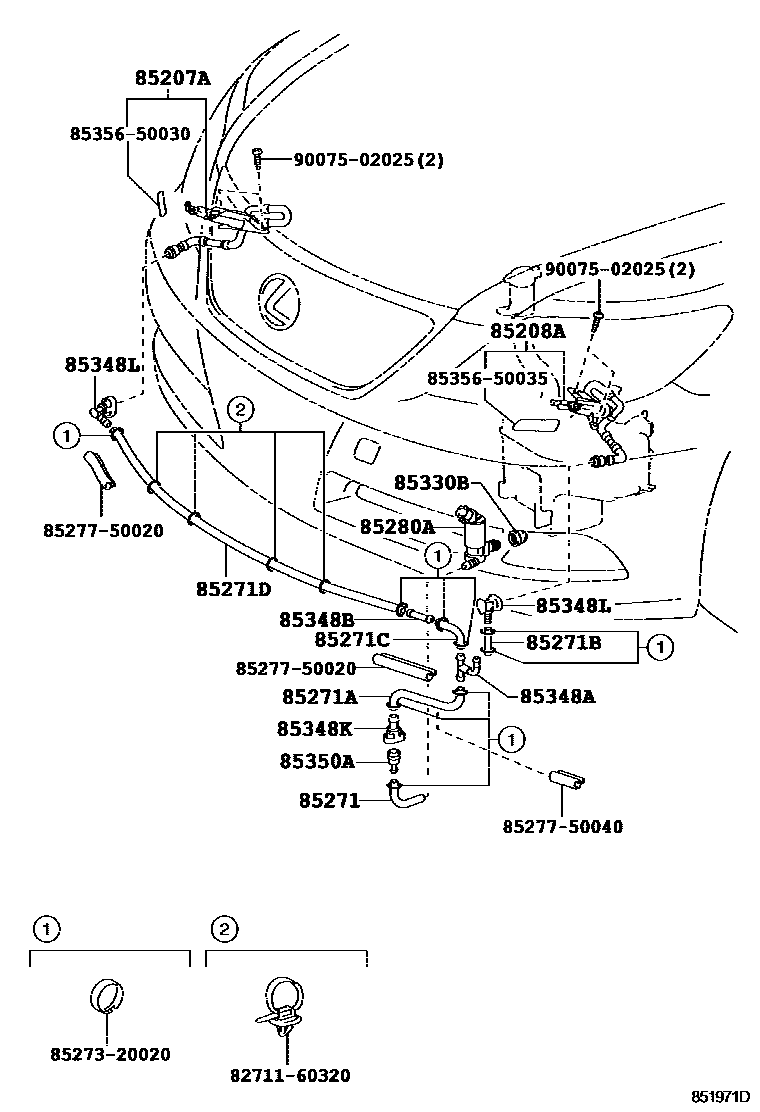

Parts diagram
85207AACTUATOR SUB-ASSY, HEADLAMP WASHER, RH
main85207-50070i200911-201209
main85207-50040supersedes 85207-50030i200704-200809
HEADLAMP-LED & HALOGEN & *AFLS; PRE-COLLISION SYSTEM-WITH(*STC & *DMO & *RPCS & *PB)&HEADLAMP-LED & HALOGEN & *AFLS & INFRARED; PRE-COLLISION SYSTEM-WITH(*STC & *DMO & *RPCS & *PB)&HEADLAMP-LED & HALOGEN & *AFLS & INFRARED&REAR SEAT ADJUSTER-SEPARATE W/POWER SLIDE
main85207-50060i200911-201209
BEIJING SPEC; CHINA(EXCEPT BEIJING) SPEC
85208AACTUATOR SUB-ASSY, HEADLAMP WASHER, LH
main85208-50070i200911-201209
main85208-50040i200704-200809
HEADLAMP-LED & HALOGEN & *AFLS; PRE-COLLISION SYSTEM-WITH(*STC & *DMO & *RPCS & *PB)&HEADLAMP-LED & HALOGEN & *AFLS & INFRARED; PRE-COLLISION SYSTEM-WITH(*STC & *DMO & *RPCS & *PB)&HEADLAMP-LED & HALOGEN & *AFLS & INFRARED&REAR SEAT ADJUSTER-SEPARATE W/POWER SLIDE
main85208-50060i200911-201209
BEIJING SPEC; CHINA(EXCEPT BEIJING) SPEC
85271HOSE, HEADLAMP CLEANER, NO.1
main85343-87702i200911
main90075-15007i200704-200809
L=52
85271AHOSE, HEADLAMP CLEANER, NO.2
main85276-50020i200911
BEIJING SPEC; CHINA(EXCEPT BEIJING) SPEC
main85275-50040i200704-200809
HEADLAMP-LED & HALOGEN & *AFLS; PRE-COLLISION SYSTEM-WITH(*STC & *DMO & *RPCS & *PB)&HEADLAMP-DISCHARGE & HALOGEN& *AFLS & INFRARED; PRE-COLLISION SYSTEM-WITH(*STC & *DMO & *RPCS & *PB)&HEADLAMP-DISCHARGE & HALOGEN& *AFLS & INFRARED&REAR SEAT ADJUSTER-SEPARATE W/POWER SLIDE; PRE-COLLISION SYSTEM-WITH(*STC & *DMO & *RPCS & *PB)&HEADLAMP-LED & HALOGEN & *AFLS & INFRARED; PRE-COLLISION SYSTEM-WITH(*STC & *DMO & *RPCS & *PB)&HEADLAMP-LED & HALOGEN & *AFLS & INFRARED&REAR SEAT ADJUSTER-SEPARATE W/POWER SLIDE
85271BHOSE, HEADLAMP CLEANER, NO.3
main90445-14071i200911
L=50; L=50,BEIJING SPEC; L=50,CHINA(EXCEPT BEIJING) SPEC
85271CHOSE, HEADLAMP CLEANER, NO.4
main85275-12050i200911
BEIJING SPEC; CHINA(EXCEPT BEIJING) SPEC
main85375-20171i200704-200809
L=60; L=60,HEADLAMP-LED & HALOGEN & *AFLS; L=60,PRE-COLLISION SYSTEM-WITH(*STC & *DMO & *RPCS & *PB)&HEADLAMP-DISCHARGE & HALOGEN & *AFLS & INFRARED; L=60,PRE-COLLISION SYSTEM-WITH(*STC & *DMO & *RPCS & *PB)&HEADLAMP-DISCHARGE & HALOGEN & *AFLS & INFRARED&REAR SEAT ADJUSTER-SEPARATE W/POWER SLIDE; L=60,PRE-COLLISION SYSTEM-WITH(*STC & *DMO & *RPCS & *PB)&HEADLAMP-LED & HALOGEN &*AFLS & INFRARED; L=60,PRE-COLLISION SYSTEM-WITH(*STC & *DMO & *RPCS & *PB)&HEADLAMP-LED & HALOGEN &*AFLS & INFRARED&REAR SEAT ADJUSTER-SEPARATE W/POWER SLIDE
85271DHOSE, HEADLAMP CLEANER, NO.5
main85275-33030i200911
L=70; L=70,BEIJING SPEC; L=70,CHINA(EXCEPT BEIJING) SPEC
main90075-15012i200704-200809
L=1600; L=1600,HEADLAMP-LED & HALOGEN & *AFLS; L=1600,PRE-COLLISION SYSTEM-WITH(*STC & *DMO & *RPCS & *PB)&HEADLAMP-DISCHARGE & HALOGEN & *AFLS & INFRARED; L=1600,PRE-COLLISION SYSTEM-WITH(*STC & *DMO & *RPCS & *PB)&HEADLAMP-DISCHARGE & HALOGEN & *AFLS & INFRARED&REAR SEAT ADJUSTER-SEPARATE W/POWER SLIDE; L=1600,PRE-COLLISION SYSTEM-WITH(*STC & *DMO & *RPCS & *PB)&HEADLAMP-LED & HALOGEN& *AFLS & INFRARED; L=1600,PRE-COLLISION SYSTEM-WITH(*STC & *DMO & *RPCS & *PB)&HEADLAMP-LED & HALOGEN& *AFLS & INFRARED&REAR SEAT ADJUSTER-SEPARATE W/POWER SLIDE
85280AMOTOR AND PUMP ASSY, HEADLAMP CLEANER
main85280-30040i200809-200911
85330BBUSH, HEADLAMP CLEANER WASHER JAR
main90099-32089i200809-200911
85348AJOINT, HEADLAMP CLEANER HOSE, NO.1
main85279-33020i200809-200911
main85279-33040i200911
85348BJOINT, HEADLAMP CLEANER HOSE, NO.2
main85279-60080×2i200911
main85379-89131i200704-200809
85348KJOINT, HEADLAMP CLEANER ELBOW, NO.1
main85279-33020i200911
main85279-33050i200704-200809
85348LJOINT, HEADLAMP CLEANER ELBOW, NO.2
main85279-33050×2i200911
main85279-48020×2i200704-200809
85350AJOINT, HEADLAMP CLEANER ELBOW, NO.3
main85279-33040i200704-200809
main85279-48020i200911
8271160320WIRE, FUSE TO FUSE(FOR COMBUSTION HEATER)
8527320020CABLE SUB-ASSY, HEADLAMP CLEANER, LH
8527750020HOSE, HEADLAMP CLEANER, C
8527750040HOSE, HEADLAMP CLEANER, C
8535650030PACKING (FOR WINDSHIELD WASHER JAR)
8535650035PACKING (FOR WINDSHIELD WASHER JAR)
9007502025

21 parts on this diagram · 3 diagrams in section
