HEADLAMP

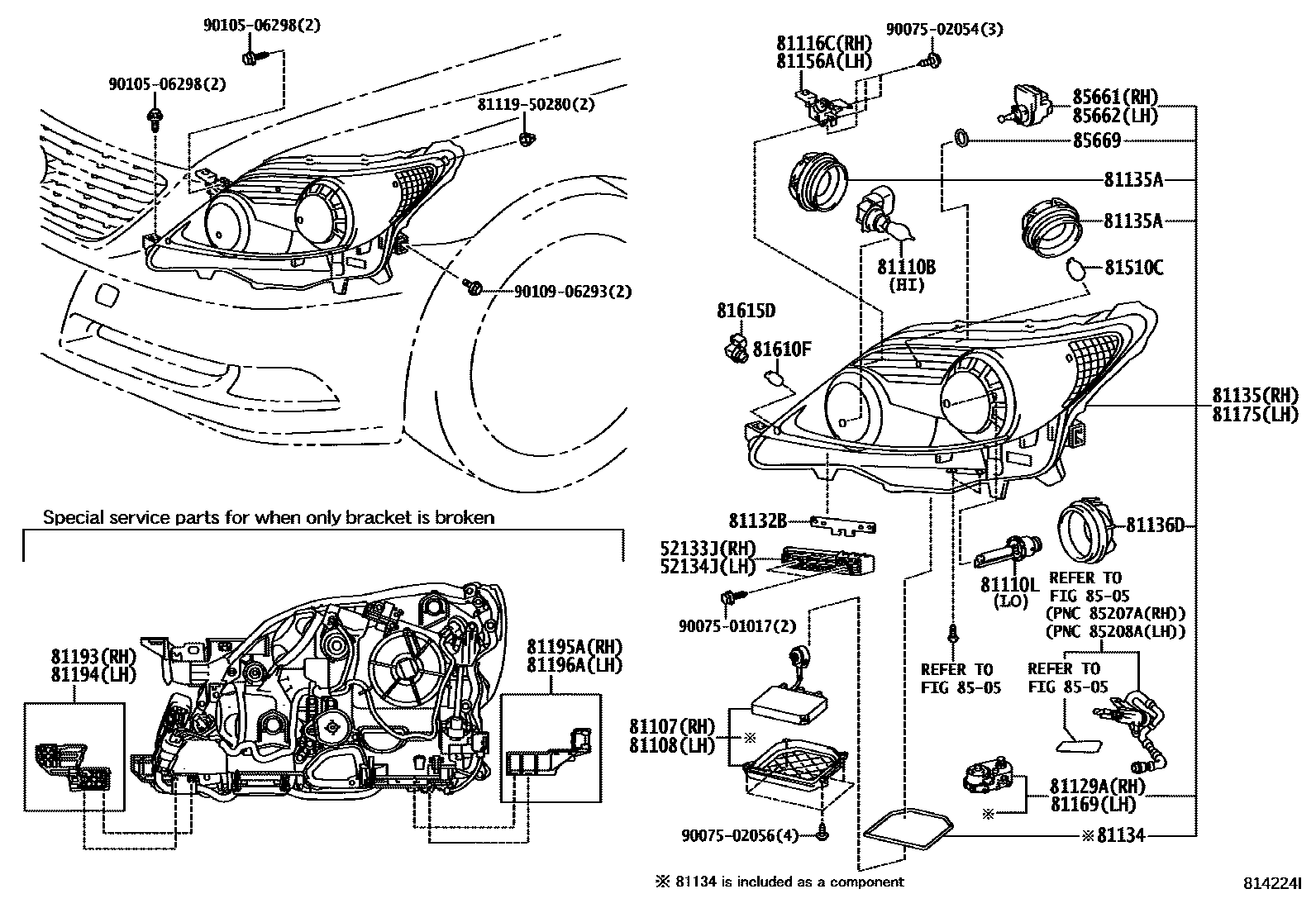

Parts diagram
52133JREINFORCEMENT, FRONT BUMPER BAR, RH
main52133-50050i200704-200809
main52133-50060i200911
52134JREINFORCEMENT, FRONT BUMPER BAR, LH
main52134-50050i200704-200809
main52134-50060i200911
81107COMPUTER SUB-ASSY, HEADLAMP LIGHT CONTROL, RH
main81107-50590i200911
main81107-22A10i200911-201006
BEIJING SPEC&PRE-COLLISION SYSTEM-WITH(*MRT & *PB & *PSB); CHINA(EXCEPT BEIJING) SPEC&PRE-COLLISION SYSTEM-WITH(*MRT & *PB & *PSB)
main81107-33761i201006
BEIJING SPEC&PRE-COLLISION SYSTEM-WITH(*MRT & *PB & *PSB); CHINA(EXCEPT BEIJING) SPEC&PRE-COLLISION SYSTEM-WITH(*MRT & *PB & *PSB)
main81107-50380i200809-200907
HEADLAMP-LED & HALOGEN & *AFLS; PRE-COLLISION SYSTEM-WITH(*STC & *DMO & *RPCS & *PB)&HEADLAMP-LED & HALOGEN & *AFLS & INFRARED; PRE-COLLISION SYSTEM-WITH(*STC & *DMO & *RPCS & *PB)&HEADLAMP-LED & HALOGEN & *AFLS & INFRARED&REAR SEAT ADJUSTER-SEPARATE W/POWER SLIDE
main81107-50382i200907-200911
HEADLAMP-LED & HALOGEN & *AFLS; PRE-COLLISION SYSTEM-WITH(*STC & *DMO & *RPCS & *PB)&HEADLAMP-LED & HALOGEN & *AFLS & INFRARED; PRE-COLLISION SYSTEM-WITH(*STC & *DMO & *RPCS & *PB)&HEADLAMP-LED & HALOGEN & *AFLS & INFRARED&REAR SEAT ADJUSTER-SEPARATE W/POWER SLIDE
81108COMPUTER SUB-ASSY, HEADLAMP LIGHT CONTROL, LH
main81107-50590i200911
main81107-22A10i200911-201006
BEIJING SPEC&PRE-COLLISION SYSTEM-WITH(*MRT & *PB & *PSB); CHINA(EXCEPT BEIJING) SPEC&PRE-COLLISION SYSTEM-WITH(*MRT & *PB & *PSB)
main81107-33761i201006
BEIJING SPEC&PRE-COLLISION SYSTEM-WITH(*MRT & *PB & *PSB); CHINA(EXCEPT BEIJING) SPEC&PRE-COLLISION SYSTEM-WITH(*MRT & *PB & *PSB)
main81107-50380i200809-200907
HEADLAMP-LED & HALOGEN & *AFLS; PRE-COLLISION SYSTEM-WITH(*STC & *DMO & *RPCS & *PB)&HEADLAMP-LED & HALOGEN & *AFLS & INFRARED; PRE-COLLISION SYSTEM-WITH(*STC & *DMO & *RPCS & *PB)&HEADLAMP-LED & HALOGEN & *AFLS & INFRARED&REAR SEAT ADJUSTER-SEPARATE W/POWER SLIDE
main81107-50382i200907-200911
HEADLAMP-LED & HALOGEN & *AFLS; PRE-COLLISION SYSTEM-WITH(*STC & *DMO & *RPCS & *PB)&HEADLAMP-LED & HALOGEN & *AFLS & INFRARED; PRE-COLLISION SYSTEM-WITH(*STC & *DMO & *RPCS & *PB)&HEADLAMP-LED & HALOGEN & *AFLS & INFRARED&REAR SEAT ADJUSTER-SEPARATE W/POWER SLIDE
81110HEADLAMP ASSY, RH
main81110-50610i200911-201108
main81110-50611i201108
main81110-50380i200809-200902
HEADLAMP-LED & HALOGEN & *AFLS
main81110-50381i200903-200906
HEADLAMP-LED & HALOGEN & *AFLS
main81110-50382i200907-200908
HEADLAMP-LED & HALOGEN & *AFLS
main81110-50383i200908-200911
HEADLAMP-LED & HALOGEN & *AFLS
main81110-50390i200704-200809
PRE-COLLISION SYSTEM-WITH(*STC & *DMO & *RPCS & *PB)&HEADLAMP-LED & HALOGEN & *AFLS & INFRARED; PRE-COLLISION SYSTEM-WITH(*STC & *DMO & *RPCS & *PB)&HEADLAMP-LED & HALOGEN & *AFLS & INFRARED&REAR SEAT ADJUSTER-SEPARATE W/POWER SLIDE
main81110-50391i200903-200906
PRE-COLLISION SYSTEM-WITH(*STC & *DMO & *RPCS & *PB)&HEADLAMP-LED & HALOGEN & *AFLS & INFRARED; PRE-COLLISION SYSTEM-WITH(*STC & *DMO & *RPCS & *PB)&HEADLAMP-LED & HALOGEN & *AFLS & INFRARED&REAR SEAT ADJUSTER-SEPARATE W/POWER SLIDE
main81110-50392i200907-200908
PRE-COLLISION SYSTEM-WITH(*STC & *DMO & *RPCS & *PB)&HEADLAMP-LED & HALOGEN & *AFLS & INFRARED; PRE-COLLISION SYSTEM-WITH(*STC & *DMO & *RPCS & *PB)&HEADLAMP-LED & HALOGEN & *AFLS & INFRARED&REAR SEAT ADJUSTER-SEPARATE W/POWER SLIDE
main81110-50393i200908-200911
PRE-COLLISION SYSTEM-WITH(*STC & *DMO & *RPCS & *PB)&HEADLAMP-LED & HALOGEN & *AFLS & INFRARED; PRE-COLLISION SYSTEM-WITH(*STC & *DMO & *RPCS & *PB)&HEADLAMP-LED & HALOGEN & *AFLS & INFRARED&REAR SEAT ADJUSTER-SEPARATE W/POWER SLIDE
main81110-50400i200704-200809
HEADLAMP-LED & HALOGEN & *AFLS
main81110-50401i200903-200907
HEADLAMP-LED & HALOGEN & *AFLS
main81110-50402i200908-200911
HEADLAMP-LED & HALOGEN & *AFLS
main81110-50410i200704-200809
PRE-COLLISION SYSTEM-WITH(*STC & *DMO & *RPCS & *PB)&HEADLAMP-LED & HALOGEN & *AFLS & INFRARED; PRE-COLLISION SYSTEM-WITH(*STC & *DMO & *RPCS & *PB)&HEADLAMP-LED & HALOGEN & *AFLS & INFRARED&REAR SEAT ADJUSTER-SEPARATE W/POWER SLIDE
main81110-50411i200903-200907
PRE-COLLISION SYSTEM-WITH(*STC & *DMO & *RPCS & *PB)&HEADLAMP-LED & HALOGEN & *AFLS & INFRARED; PRE-COLLISION SYSTEM-WITH(*STC & *DMO & *RPCS & *PB)&HEADLAMP-LED & HALOGEN & *AFLS & INFRARED&REAR SEAT ADJUSTER-SEPARATE W/POWER SLIDE
main81110-50412i200908-200911
PRE-COLLISION SYSTEM-WITH(*STC & *DMO & *RPCS & *PB)&HEADLAMP-LED & HALOGEN & *AFLS & INFRARED; PRE-COLLISION SYSTEM-WITH(*STC & *DMO & *RPCS & *PB)&HEADLAMP-LED & HALOGEN & *AFLS & INFRARED&REAR SEAT ADJUSTER-SEPARATE W/POWER SLIDE
main81110-50600supersedes 81110-50590i200911-201108
PRE-COLLISION SYSTEM-WITH(*DMO & *PB & *RPCS & *STC)
main81110-50601supersedes 81110-50591i201108
PRE-COLLISION SYSTEM-WITH(*DMO & *PB & *RPCS & *STC)
main81110-50620i200911-201108
PRE-COLLISION SYSTEM-WITH(*DMO & *PB & *RPCS & *STC)
main81110-50621i201108
PRE-COLLISION SYSTEM-WITH(*DMO & *PB & *RPCS & *STC)
81110BBULB(FOR HEADLAMP, NO.1)
main90981-13084×2supersedes 90981-13066i200911-201209
12V 65W,HALOGEN
main90080-81041×2i200704-200809
12V 65W,PRE-COLLISION SYSTEM-WITH(*STC & *DMO & *RPCS & *PB)&HEADLAMP-DISCHARGE &HALOGEN & *AFLS & INFRARED; 12V 65W,PRE-COLLISION SYSTEM-WITH(*STC & *DMO & *RPCS & *PB)&HEADLAMP-DISCHARGE &HALOGEN & *AFLS & INFRARED&REAR SEAT ADJUSTER-SEPARATE W/POWER SLIDE
81110LBULB, DISCHARGE HEADLAMP
main90981-20013×2i200704-200801
45V 35W
main90981-20021×2i200802-200809
45V 35W
main90981-20024×2i200902-200911
42V 35W
81116CBRACKET, HEADLAMP, RH
main81116-50340i200704-200809
main81116-50530i200911
81129AREFLECTOR, HEADLAMP, RH
main81129-33680i200704-200809
main81129-50381i200903-200911
81132BGASKET, HEADLAMP LENS
main81132-50340×2i200704-200809
main81132-50530×2i200911
81134GASKET, HEADLAMP
main90075-68007i200809-200911
81135UNIT ASSY, HEADLAMP, RH
main81145-50610i200911-201108
main81145-50611i201108
main81145-50360i200704-200809
PRE-COLLISION SYSTEM-WITH(*STC & *DMO & *RPCS & *PB)&HEADLAMP-DISCHARGE & HALOGEN& *AFLS & INFRARED; PRE-COLLISION SYSTEM-WITH(*STC & *DMO & *RPCS & *PB)&HEADLAMP-DISCHARGE & HALOGEN& *AFLS & INFRARED&REAR SEAT ADJUSTER-SEPARATE W/POWER SLIDE
main81145-50370i200704-200809
PRE-COLLISION SYSTEM-WITH(*STC & *DMO & *RPCS & *PB)&HEADLAMP-DISCHARGE & HALOGEN& *AFLS & INFRARED; PRE-COLLISION SYSTEM-WITH(*STC & *DMO & *RPCS & *PB)&HEADLAMP-DISCHARGE & HALOGEN& *AFLS & INFRARED&REAR SEAT ADJUSTER-SEPARATE W/POWER SLIDE
main81145-50380supersedes 81145-50461i200809-200903
HEADLAMP-LED & HALOGEN & *AFLS
main81145-50381supersedes 81145-50461i200903-200907
HEADLAMP-LED & HALOGEN & *AFLS
main81145-50382supersedes 81145-50461i200907-200908
HEADLAMP-LED & HALOGEN & *AFLS
main81145-50383supersedes 81145-50461i200908-200911
HEADLAMP-LED & HALOGEN & *AFLS
main81145-50390i200704-200809
PRE-COLLISION SYSTEM-WITH(*STC & *DMO & *RPCS & *PB)&HEADLAMP-LED & HALOGEN & *AFLS & INFRARED; PRE-COLLISION SYSTEM-WITH(*STC & *DMO & *RPCS & *PB)&HEADLAMP-LED & HALOGEN & *AFLS & INFRARED&REAR SEAT ADJUSTER-SEPARATE W/POWER SLIDE
main81145-50391i200903-200907
PRE-COLLISION SYSTEM-WITH(*STC & *DMO & *RPCS & *PB)&HEADLAMP-LED & HALOGEN & *AFLS & INFRARED; PRE-COLLISION SYSTEM-WITH(*STC & *DMO & *RPCS & *PB)&HEADLAMP-LED & HALOGEN & *AFLS & INFRARED&REAR SEAT ADJUSTER-SEPARATE W/POWER SLIDE
main81145-50392i200907-200908
PRE-COLLISION SYSTEM-WITH(*STC & *DMO & *RPCS & *PB)&HEADLAMP-LED & HALOGEN & *AFLS & INFRARED; PRE-COLLISION SYSTEM-WITH(*STC & *DMO & *RPCS & *PB)&HEADLAMP-LED & HALOGEN & *AFLS & INFRARED&REAR SEAT ADJUSTER-SEPARATE W/POWER SLIDE
main81145-50393i200908-200911
PRE-COLLISION SYSTEM-WITH(*STC & *DMO & *RPCS & *PB)&HEADLAMP-LED & HALOGEN & *AFLS & INFRARED; PRE-COLLISION SYSTEM-WITH(*STC & *DMO & *RPCS & *PB)&HEADLAMP-LED & HALOGEN & *AFLS & INFRARED&REAR SEAT ADJUSTER-SEPARATE W/POWER SLIDE
main81145-50400supersedes 81145-50441i200809-200903
HEADLAMP-LED & HALOGEN & *AFLS
main81145-50401supersedes 81145-50441i200903-200908
HEADLAMP-LED & HALOGEN & *AFLS
main81145-50402supersedes 81145-50441i200908-200911
HEADLAMP-LED & HALOGEN & *AFLS
main81145-50410i200809-200903
PRE-COLLISION SYSTEM-WITH(*STC & *DMO & *RPCS & *PB)&HEADLAMP-LED & HALOGEN & *AFLS & INFRARED; PRE-COLLISION SYSTEM-WITH(*STC & *DMO & *RPCS & *PB)&HEADLAMP-LED & HALOGEN & *AFLS & INFRARED&REAR SEAT ADJUSTER-SEPARATE W/POWER SLIDE
main81145-50411i200903-200908
PRE-COLLISION SYSTEM-WITH(*STC & *DMO & *RPCS & *PB)&HEADLAMP-LED & HALOGEN & *AFLS & INFRARED; PRE-COLLISION SYSTEM-WITH(*STC & *DMO & *RPCS & *PB)&HEADLAMP-LED & HALOGEN & *AFLS & INFRARED&REAR SEAT ADJUSTER-SEPARATE W/POWER SLIDE
main81145-50412i200908-200911
PRE-COLLISION SYSTEM-WITH(*STC & *DMO & *RPCS & *PB)&HEADLAMP-LED & HALOGEN & *AFLS & INFRARED; PRE-COLLISION SYSTEM-WITH(*STC & *DMO & *RPCS & *PB)&HEADLAMP-LED & HALOGEN & *AFLS & INFRARED&REAR SEAT ADJUSTER-SEPARATE W/POWER SLIDE
main81145-50600supersedes 81145-50590i200911-201108
PRE-COLLISION SYSTEM-WITH(*DMO & *PB & *RPCS & *STC)
main81145-50601supersedes 81145-50591i201108
PRE-COLLISION SYSTEM-WITH(*DMO & *PB & *RPCS & *STC)
main81145-50620i200911-201108
PRE-COLLISION SYSTEM-WITH(*DMO & *PB & *RPCS & *STC)
main81145-50621i201108
PRE-COLLISION SYSTEM-WITH(*DMO & *PB & *RPCS & *STC)
main81145-50650i200911-201108
BEIJING SPEC&PRE-COLLISION SYSTEM-WITH(*MRT & *PB & *PSB); CHINA(EXCEPT BEIJING) SPEC&PRE-COLLISION SYSTEM-WITH(*MRT & *PB & *PSB)
main81145-50651i201108
BEIJING SPEC&PRE-COLLISION SYSTEM-WITH(*MRT & *PB & *PSB); CHINA(EXCEPT BEIJING) SPEC&PRE-COLLISION SYSTEM-WITH(*MRT & *PB & *PSB)
81135ACAP, LOCKING
main90075-66004×2i200911
BEIJING SPEC&PRE-COLLISION SYSTEM-WITH(*MRT & *PB & *PSB); CHINA(EXCEPT BEIJING) SPEC&PRE-COLLISION SYSTEM-WITH(*MRT & *PB & *PSB)
81136DCOVER, HEADLAMP
main81136-50340×2i200704-200809
81156ABRACKET, HEADLAMP, LH
main81156-50340i200704-200809
main81156-50530i200911
81169REFLECTOR, HEADLAMP, LH
main81169-50381i200911
81175UNIT ASSY, HEADLAMP, LH
main81185-50610i200911-201108
main81185-50611i201108
main81185-50360i200704-200809
PRE-COLLISION SYSTEM-WITH(*STC & *DMO & *RPCS & *PB)&HEADLAMP-DISCHARGE & HALOGEN& *AFLS & INFRARED; PRE-COLLISION SYSTEM-WITH(*STC & *DMO & *RPCS & *PB)&HEADLAMP-DISCHARGE & HALOGEN& *AFLS & INFRARED&REAR SEAT ADJUSTER-SEPARATE W/POWER SLIDE
main81185-50370i200704-200809
PRE-COLLISION SYSTEM-WITH(*STC & *DMO & *RPCS & *PB)&HEADLAMP-DISCHARGE & HALOGEN& *AFLS & INFRARED; PRE-COLLISION SYSTEM-WITH(*STC & *DMO & *RPCS & *PB)&HEADLAMP-DISCHARGE & HALOGEN& *AFLS & INFRARED&REAR SEAT ADJUSTER-SEPARATE W/POWER SLIDE
main81185-50380supersedes 81185-50461i200809-200903
HEADLAMP-LED & HALOGEN & *AFLS
main81185-50381supersedes 81185-50461i200903-200907
HEADLAMP-LED & HALOGEN & *AFLS
main81185-50382supersedes 81185-50461i200907-200908
HEADLAMP-LED & HALOGEN & *AFLS
main81185-50383supersedes 81185-50461i200908-200911
HEADLAMP-LED & HALOGEN & *AFLS
main81185-50390i200809-200903
PRE-COLLISION SYSTEM-WITH(*STC & *DMO & *RPCS & *PB)&HEADLAMP-LED & HALOGEN & *AFLS & INFRARED; PRE-COLLISION SYSTEM-WITH(*STC & *DMO & *RPCS & *PB)&HEADLAMP-LED & HALOGEN & *AFLS & INFRARED&REAR SEAT ADJUSTER-SEPARATE W/POWER SLIDE
main81185-50391i200903-200907
PRE-COLLISION SYSTEM-WITH(*STC & *DMO & *RPCS & *PB)&HEADLAMP-LED & HALOGEN & *AFLS & INFRARED; PRE-COLLISION SYSTEM-WITH(*STC & *DMO & *RPCS & *PB)&HEADLAMP-LED & HALOGEN & *AFLS & INFRARED&REAR SEAT ADJUSTER-SEPARATE W/POWER SLIDE
main81185-50392i200907-200908
PRE-COLLISION SYSTEM-WITH(*STC & *DMO & *RPCS & *PB)&HEADLAMP-LED & HALOGEN & *AFLS & INFRARED; PRE-COLLISION SYSTEM-WITH(*STC & *DMO & *RPCS & *PB)&HEADLAMP-LED & HALOGEN & *AFLS & INFRARED&REAR SEAT ADJUSTER-SEPARATE W/POWER SLIDE
main81185-50393i200908-200911
PRE-COLLISION SYSTEM-WITH(*STC & *DMO & *RPCS & *PB)&HEADLAMP-LED & HALOGEN & *AFLS & INFRARED; PRE-COLLISION SYSTEM-WITH(*STC & *DMO & *RPCS & *PB)&HEADLAMP-LED & HALOGEN & *AFLS & INFRARED&REAR SEAT ADJUSTER-SEPARATE W/POWER SLIDE
main81185-50400supersedes 81185-50441i200809-200903
HEADLAMP-LED & HALOGEN & *AFLS
main81185-50401supersedes 81185-50441i200903-200908
HEADLAMP-LED & HALOGEN & *AFLS
main81185-50402supersedes 81185-50441i200908-200911
HEADLAMP-LED & HALOGEN & *AFLS
main81185-50410i200809-200903
PRE-COLLISION SYSTEM-WITH(*STC & *DMO & *RPCS & *PB)&HEADLAMP-LED & HALOGEN & *AFLS & INFRARED; PRE-COLLISION SYSTEM-WITH(*STC & *DMO & *RPCS & *PB)&HEADLAMP-LED & HALOGEN & *AFLS & INFRARED&REAR SEAT ADJUSTER-SEPARATE W/POWER SLIDE
main81185-50411i200903-200908
PRE-COLLISION SYSTEM-WITH(*STC & *DMO & *RPCS & *PB)&HEADLAMP-LED & HALOGEN & *AFLS & INFRARED; PRE-COLLISION SYSTEM-WITH(*STC & *DMO & *RPCS & *PB)&HEADLAMP-LED & HALOGEN & *AFLS & INFRARED&REAR SEAT ADJUSTER-SEPARATE W/POWER SLIDE
main81185-50412i200908-200911
PRE-COLLISION SYSTEM-WITH(*STC & *DMO & *RPCS & *PB)&HEADLAMP-LED & HALOGEN & *AFLS & INFRARED; PRE-COLLISION SYSTEM-WITH(*STC & *DMO & *RPCS & *PB)&HEADLAMP-LED & HALOGEN & *AFLS & INFRARED&REAR SEAT ADJUSTER-SEPARATE W/POWER SLIDE
main81185-50600supersedes 81185-50590i200911-201108
PRE-COLLISION SYSTEM-WITH(*DMO & *PB & *RPCS & *STC)
main81185-50601supersedes 81185-50591i201108
PRE-COLLISION SYSTEM-WITH(*DMO & *PB & *RPCS & *STC)
main81185-50620i200911-201108
PRE-COLLISION SYSTEM-WITH(*DMO & *PB & *RPCS & *STC)
main81185-50621i201108
PRE-COLLISION SYSTEM-WITH(*DMO & *PB & *RPCS & *STC)
main81185-50650i200911-201108
BEIJING SPEC&PRE-COLLISION SYSTEM-WITH(*MRT & *PB & *PSB); CHINA(EXCEPT BEIJING) SPEC&PRE-COLLISION SYSTEM-WITH(*MRT & *PB & *PSB)
main81185-50651i201108
BEIJING SPEC&PRE-COLLISION SYSTEM-WITH(*MRT & *PB & *PSB); CHINA(EXCEPT BEIJING) SPEC&PRE-COLLISION SYSTEM-WITH(*MRT & *PB & *PSB)
81193RETAINER, HEADLAMP PROTECTOR, UPPER RH
main81193-50020i200809-200911
81194RETAINER, HEADLAMP PROTECTOR, UPPER LH
main81194-50020i200704-200809
81195ARETAINER, HEADLAMP PROTECTOR, LOWER RH
main81195-50020i200704-200809
81196ARETAINER, HEADLAMP PROTECTOR, LOWER LH
main81196-50020i200704-200809
81510CBULB (FOR FRONT TURN SIGNAL LAMP)
main90981-15021×2i200704-200809
12V 21W,AMBER
81610FBULB(FOR CLEARANCE LAMP)
main99132-12050×2i200809-200911
12V 5W
81615DSOCKET, CLEARANCE LAMP
main90075-60081×2i200704-200809
8505HEADLAMP CLEANER
85661MOTOR, HEADLAMP LEVELING, RH
main85661-28010i200809-200903
main85661-28011i200903-200911
85662MOTOR, HEADLAMP LEVELING, LH
main85691-28010i200704-200809
main85691-28011i200903-200911
85669PACKING, HEADLAMP LEVELING MOTOR BASE
main90075-99120×2i200704-200809
8111950280SCREW, HEADLAMP
9007501017
9007502054
9007502056
9010506298
9010906293

34 parts on this diagram · 7 diagrams in section
