VACUUM PIPING

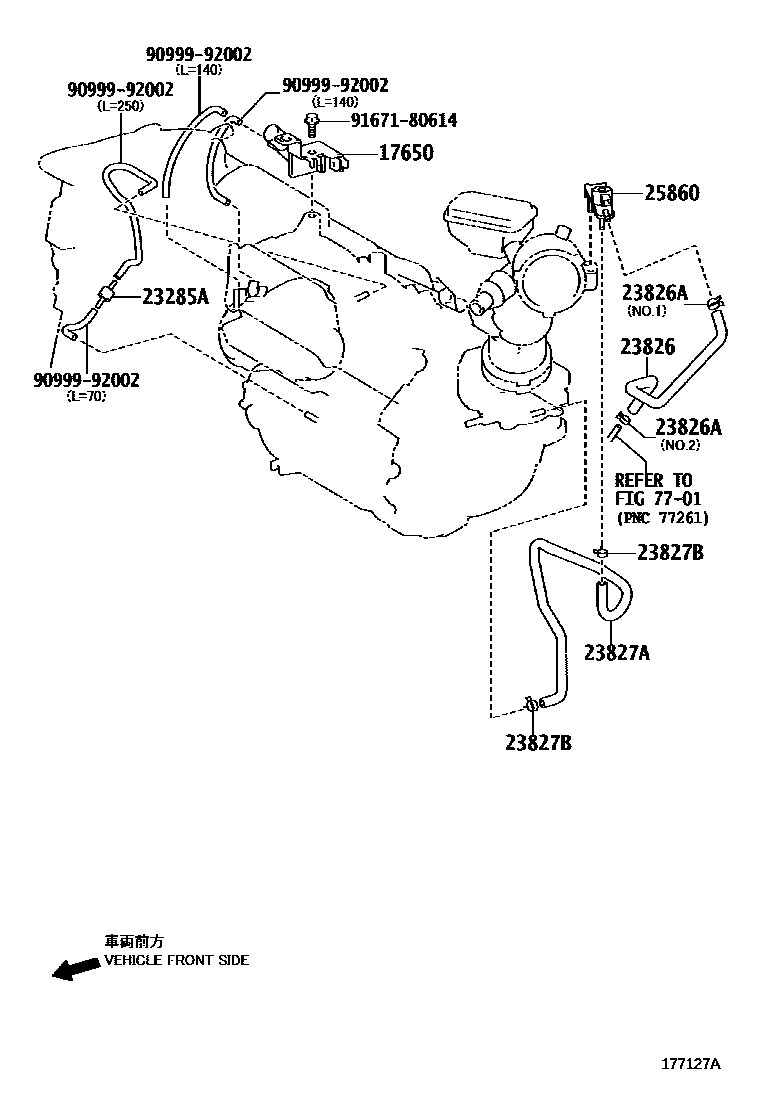

Parts diagram
17650VALVE ASSY, VACUUM SWITCHING
main25860-36010i201108-201411
*107
main25860-36010i201306-201411
*347
main25860-36010i201409-201803
23285AVALVE, CHECK, NO.1
main90917-10065i201108-201411
*107
main90917-10065i201306-201411
*347
main90917-10065i201409-201803
23826HOSE, FUEL VAPOR FEED, NO.1
main23826-0H360i201208-201411
main23826-31080i201108-201704
main23826-36060i201108-201704
23826ACLIP(FOR FUEL VAPOR FEED HOSE, NO.1)
main90466-11003i201108-201704
NO.1
main90466-13004i201108-201704
NO.2
main96132-51100i201108-201704
NO.2
main96132-51100i201503
main96132-51300i201108-201704
23827AHOSE, FUEL VAPOR FEED, NO.2
main23826-0H140i201208-201411
main23827-36090i201108-201704
main23827-36100i201108-201704
23827BCLIP(FOR FUEL VAPOR FEED HOSE, NO.2)
main90466-11003i201208-201411
NO.1
main90466-13004i201108-201704
NO.1
main90466-13004i201108-201411
main96132-51000i201208-201411
NO.2
main96132-51100i201108-201704
NO.2
25860VALVE ASSY, VACUUM SWITCHING, NO.1
main25860-0V150i201503
main25860-28160i201108-201704
7701FUEL TANK & TUBE
9099992002
9167180614

10 parts on this diagram · 5 diagrams in section
