EXHAUST PIPE

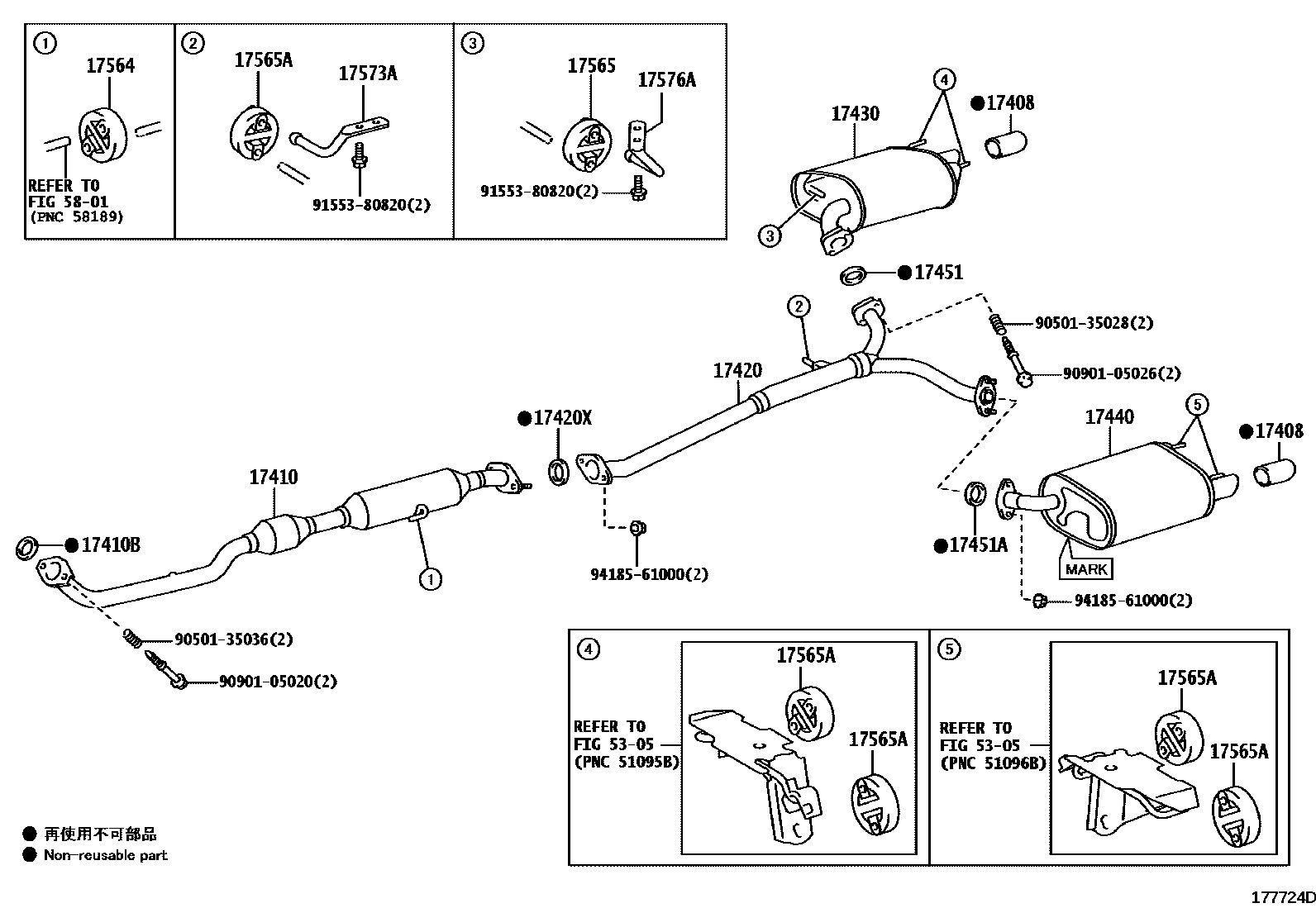

Parts diagram
17408BAFFLE SUB ASSY, EXHAUST TAILPIPE
main17408-31090×2i201206-201507
main17408-31130i201507
NO.1
main17408-31140i201507
NO.2
17410PIPE ASSY, EXHAUST, FRONT
main17410-31E80i201507
*114=TOYOTA/X69/Y
main17410-36290i201507
main17410-36300i201206-201507
*114=TOYOTA/UD2/Y
main17410-36260supersedes 17410-36270i201206-201507
AZERBAYCAN SPEC
17410BGASKET, EXHAUST PIPE
main17451-28070i201206-201507
main17451-36010i201206-201507
main90917-06089×2i201206-201507
17420PIPE ASSY, EXHAUST, CENTER
main17420-31520i201507
main17420-36130i201206-201507
main17420-36150i201206-201507
17420XGASKET, EXHAUST PIPE, CENTER
main90917-06076i201206-201507
main90917-06078i201507
17430PIPE ASSY, EXHAUST, TAIL
main17430-31C50i201206-201507
main17430-31E10i201507
main17430-36180i201206-201210
main17430-36181i201211-201507
main17430-36200i201206-201507
main17430-36410i201507
17440PIPE, EXHAUST TAIL, LH
main17440-31230i201507
main17440-36010i201206-201211
ID NO.=23117
main17440-36060i201211-201507
ID NO.=23605
main17440-36080i201507
17451GASKET, EXHAUST PIPE
main17451-28022i201206-201507
main17451-28032i201206-201507
main90917-06045×2i201206-201507
17451AGASKET, EXHAUST PIPE, NO.2
main90917-06045i201206-201507
17564SUPPORT,EXHAUST PIPE, NO.4
main17565-31040i201206-201507
17565SUPPORT, EXHAUST PIPE, NO.5
main17565-22040i201206-201507
17565ASUPPORT, EXHAUST PIPE, NO.4
main17565-22030×3i201206-201507
17573ABRACKET, EXHAUST PIPE SUPPORT, NO.3
main17573-36030i201206-201507
17576ABRACKET, EXHAUST PIPE SUPPORT, NO.6
main17576-36040i201206-201507
5305FLOOR SIDE MEMBER
5801FLOOR PAN & LOWER BACK PANEL
9050135028
9050135036
9090105020
9090105026
9155380820
9418561000

22 parts on this diagram · 5 diagrams in section
