E
EPC Data

WIRING & CLAMP

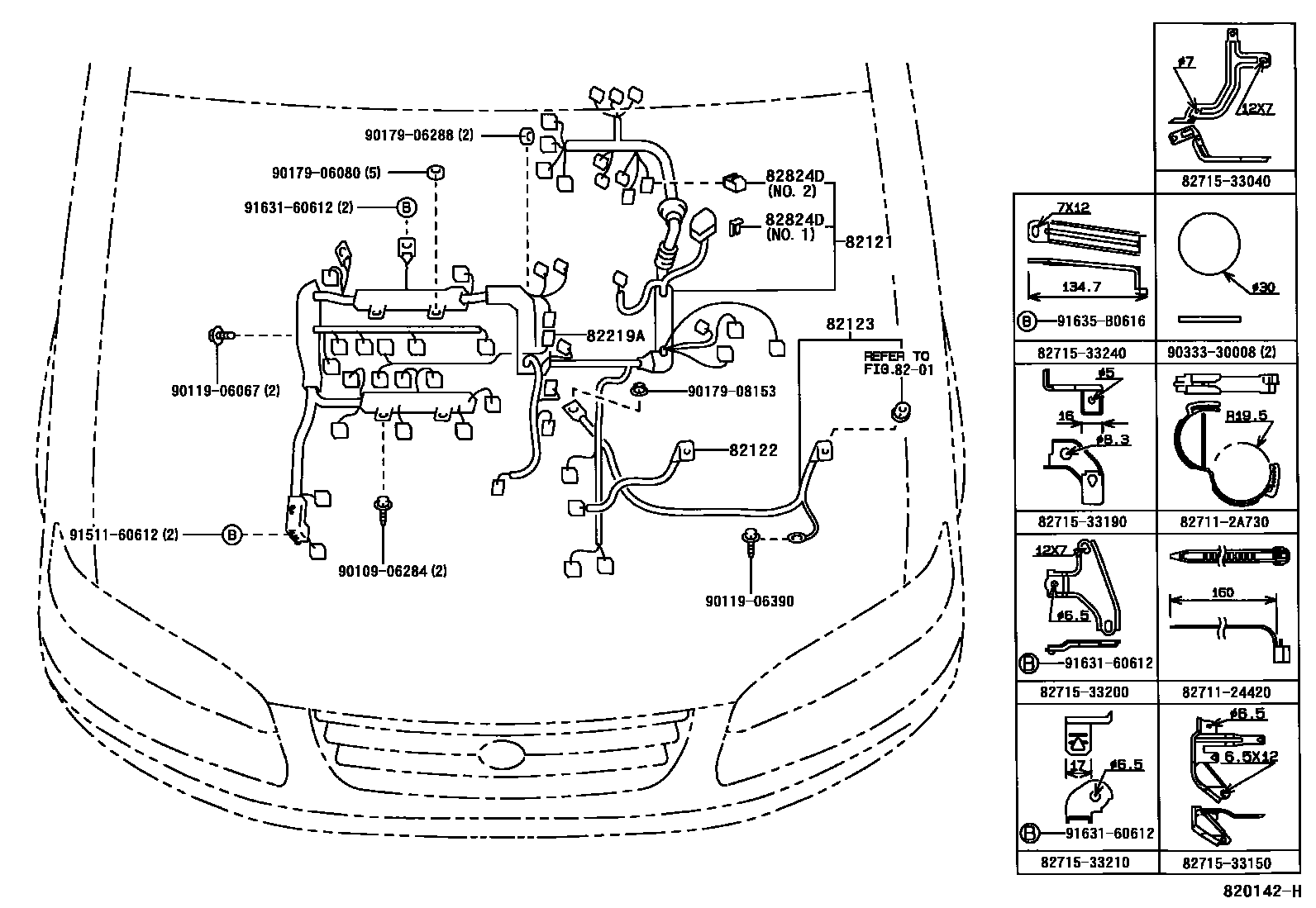

Parts diagram
8201BATTERY & BATTERY CABLE
82121WIRE, ENGINE
main82121-33800i199608-199908
main82121-33810i199608-199908
main82121-33820i199608-199908
W(POWER STEERING)
main82121-33830i199608-199908
main82121-33840i199608-199908
main82121-33880i199608-199702
MIDDLE SOUTH AMERICA OR VENEZUELA SPEC
main82121-33881i199702-199810
CHINA SPEC OR MIDDLE SOUTH AMERICA SPEC OR VENEZUELA SPEC
main82121-33890i199608-199908
main82121-3T010i199608
HONG KONG OR LATIN AMERICA(UNLEADED) OR THAILAND OR SINGAPORE SPEC
main82121-3T441i199810
CHINA SPEC OR MIDDLE SOUTH AMERICA SPEC OR VENEZUELA SPEC
main82121-3T560i200008
CHILE SPEC;LATIN AMERICA SPEC(UNLEADED)
main82121-3T570i200008
CHILE SPEC;VENEZUELA SPEC(UNLEADED);LATIN AMERICA SPEC(UNLEADED);BRAZIL SPEC;CHINASPEC
main82121-3T580i199908
LATIN AMERICA SPEC(LEADED)
main82121-3T590i199908-200008
main82121-3T600i199908-200008
main82121-3T640i199908
main82121-3T650i199908
main82121-3T700i200008
main82121-3T710i200008
main82121-3T720i200008
main82121-3T730i200008
82122WIRE, ENGINE, NO.2
main82122-07010i199708-199808
main82122-33020i199808
82123WIRE, ENGINE, NO.3
main82123-06020i199608-199808
main82123-33020i199808
82219AWIRE, SENSOR
main82219-07010i199608-199808
main82219-33030i199808
82824DCONNECTOR, WIRING HARNESS
main82824-24010i199608
NO.1
main82824-50110i199908
NO.2
8271124420WIRE, FUSE TO FUSE(FOR COMBUSTION HEATER)
827112A730WIRE, FUSE TO FUSE(FOR COMBUSTION HEATER)
8271533040BRACKET,WIRING HARNESS CLAMP
8271533150BRACKET,WIRING HARNESS CLAMP
8271533190BRACKET,WIRING HARNESS CLAMP
8271533200BRACKET,WIRING HARNESS CLAMP
8271533210BRACKET,WIRING HARNESS CLAMP
8271533240BRACKET,WIRING HARNESS CLAMP
9010906284
9011906067
9011906390
9017906080
9017906288
9017908153
9033330008
9151160612
9163160612
91635B0616

24 parts on this diagram · 13 diagrams in section
