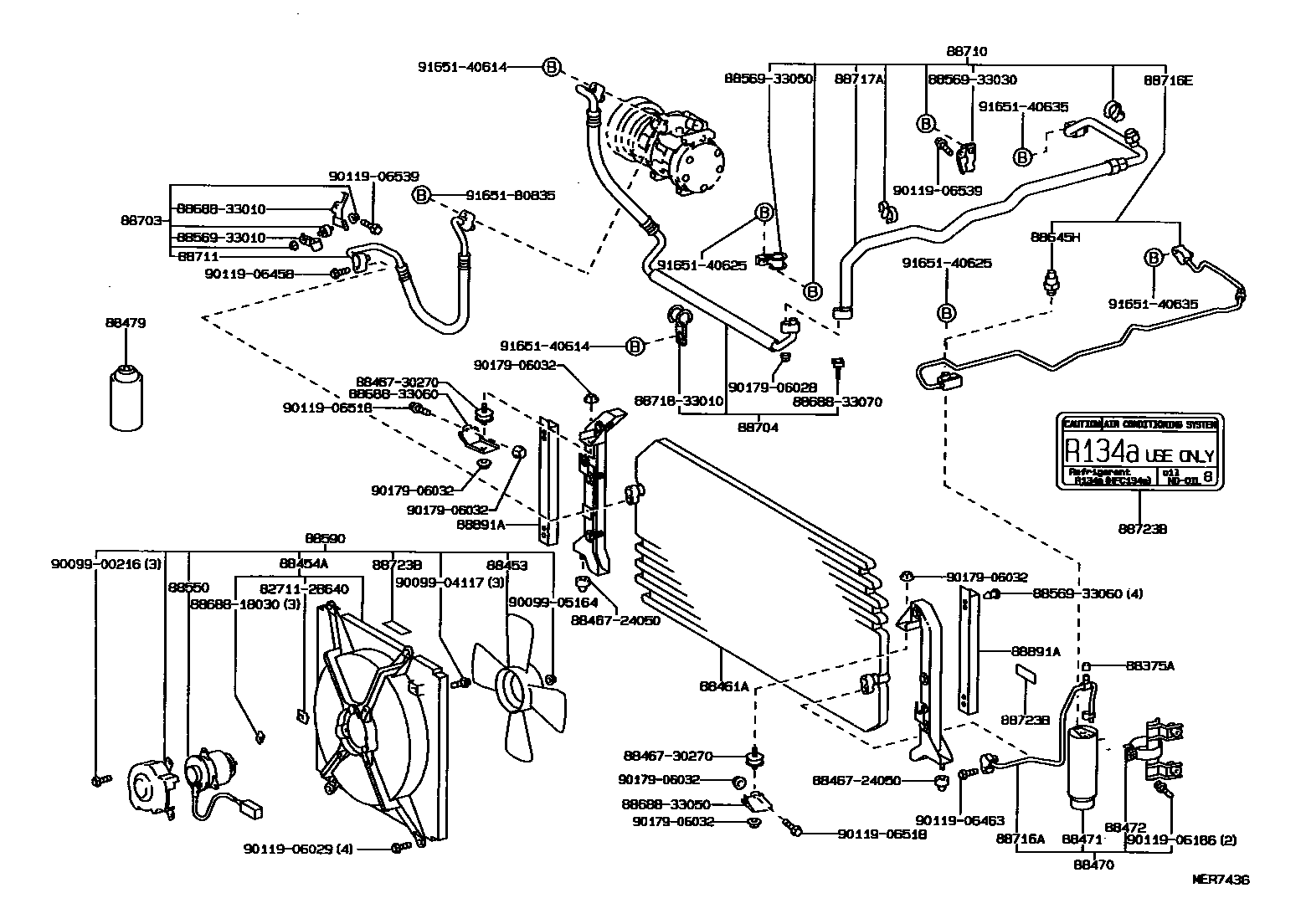

HEATING & AIR CONDITIONING - COOLER PIPING

0001 1MAKER OPT 0002 1MAKER OPT 0003 1MAKER OPT 0004 1MAKER OPT 0005 1MAKER OPT 0006 1MAKER OPT 0007 1MAKER OPT 0008 1MAKER OPT 0009 1DEALER OPT 0010 1DEALER OPT 0011 1DEALER OPT 0012 1DEALER OPT 0013 1DEALER OPT 0014 1DEALER OPT 0015 1DEALER OPT 0016 1DEALER OPT 0017 1

88375ACAP, SERVICE VALVE (FOR COOLER PIPE)

main88375-20010iSXV10,VCV10..JPP199106-199308

main88375-30280iSXV10,VCV10..JPP199308-199608

88453FAN, COOLING (FOR CONDENSER)

main88453-33010iSXV10..JPP199106-199608

88454ASHROUD, FAN

main88454-33010iSXV10..JPP199106-199608

88461ACORE, COOLER CONDENSER

main88461-33010iSXV10,VCV10..JPP199106-199109

88470RECEIVER & DRYER ASSY, COOLER

main88470-33010iSXV10,VCV10..JPP199106-199308

main88470-33020iSXV10,VCV10..JPP199308-199608

88471TANK, RECEIVER AIR CONDITIONER

main88471-20050iSXV10,VCV10..JPP199308-199608

main88471-50010iSXV10,VCV10..JPP199106-199308

88472BRACKET, RECEIVER TANK, NO.1

main88473-33010iSXV10,VCV10..JPP199106-199308

MAKER OPTION

main88473-33020iSXV10,VCV10..JPP199106-199308

DEALER OPTION

main88473-33030iVCV10..JPP199308-199408

MAKER OPTION

main88473-33040iSXV10..JPP199308-199408

DEALER OPTION

main88473-33040iSXV10,VCV10..JPP199408-199608

88479FREON GAS, AIR CONDITIONER (DRUM, COOLER REFRIGERANT)

main90986-02007iSXV10..JPP199308-199608

250G

main90986-02008iSXV10..JPP199308-199608

200G

88550MOTOR ASSY, BLOWER (FOR CONDENSER)

main88550-33010iSXV10..JPP199106-199608

88590BLOWER ASSY, W/SHROUD

main88590-33010iSXV10..JPP199106-199308

main88590-33011iSXV10..JPP199308-199608

88645HSWITCH, PRESSURE NO.1

main88645-20040iSXV10,VCV10..JPP199106-199308

main88645-20050iSXV10,VCV10..JPP199308-199608

88703HOSE SUB-ASSY, DISCHARGE

main88703-33010iSXV10..JPP..RHD199106-199203

main88703-33030iSXV10..JPP..LHD199106-199203

main88703-33040iVCV10..JPP199106-199308

main88703-33050iSXV10..JPP..LHD199203-199308

main88703-33060iSXV10..JPP..RHD199203-199308

main88703-33070iSXV10..JPP..RHD199308-199409

main88703-33071iSXV10..JPP..RHD199409-199608

main88703-33080iSXV10..JPP..LHD199308-199608

main88703-33090iVCV10..JPP199308-199608

88704HOSE SUB-ASSY, SUCTION

main88704-33010iSXV10..JPP..RHD199106-199203

main88704-33020iVCV10..JPP..RHD199106-199308

main88704-33030iSXV10..JPP..LHD199106-199203

main88704-33030iSXV10..JPP..LHD199203-199308

W(MANUAL AIR CONDITIONER=DOP)

main88704-33040iVCV10..JPP..LHD199106-199308

main88704-33050iSXV10..JPP..LHD199203-199308

W(MANUAL AIR CONDITIONER)

main88704-33060iSXV10..JPP..RHD199203-199308

main88704-33070iSXV10..JPP..RHD199308-199608

main88704-33080iVCV10..JPP..RHD199308-199608

main88704-33090iSXV10..JPP..LHD199308-199608

main88704-33100iVCV10..JPP..LHD199308-199608

88710TUBE ASSY, AIR CONDITIONER

main88710-33030iSXV10,VCV10..JPP..RHD199106-199308

main88710-33040iSXV10,VCV10..JPP..LHD199106-199308

main88710-33050iSXV10,VCV10..JPP..RHD199308-199408

main88710-33051iSXV10,VCV10..JPP..RHD199408-199608

main88710-33060iSXV10,VCV10..JPP..LHD199308-199608

88711HOSE, COOLER REFRIGERANT DISCHARGE, NO.1

main88711-33010iSXV10..JPP..RHD199106-199308

main88711-33020iSXV10..JPP..LHD199106-199308

main88711-33030iVCV10..JPP199106-199308

main88711-33040iSXV10..JPP..RHD199308-199408

main88711-33040iSXV10..JPP..RHD199408-199508

DEALER OPT

main88711-33041iSXV10..JPP..RHD199508-199608

main88711-33041iSXV10..JPP..RHD199409-199508

MAKER OPT

main88711-33050iSXV10..JPP..LHD199308-199608

main88711-33060iVCV10..JPP..LHD199308-199608

88716APIPE, COOLER REFRIGERANT LIQUID, A

main88716-33040iSXV10,VCV10..JPP199106-199308

main88716-33120iSXV10..JPP199408-199608

MAKER OPT

main88716-33120iSXV10,VCV10..JPP199308-199408

main88716-33230iSXV10..JPP199308-199608

DEALER OPT

88716EPIPE, COOLER REFRIGERANT LIQUID, E

main88716-33010iSXV10,VCV10..JPP..RHD199106-199308

MAKER OPTION

main88716-33020iSXV10,VCV10..JPP..LHD199106-199308

MAKER OPTION

main88716-33060iSXV10,VCV10..JPP..LHD199106-199308

DEALER OPTION

main88716-33080iSXV10,VCV10..JPP..RHD199106-199308

DEALER OPTION

main88716-33090iVCV10..JPP..RHD199308-199608

MAKER OPTION

main88716-33100iVCV10..JPP..LHD199308-199608

MAKER OPTION

main88716-33170iSXV10..JPP..RHD199308-199608

DEALER OPTION

main88716-33200iSXV10..JPP..LHD199308-199608

DEALER OPTION

88717APIPE, COOLER REFRIGERANT SUCTION, A

main88717-33010iSXV10,VCV10..JPP..RHD199106-199308

MAKER OPTION

main88717-33020iSXV10,VCV10..JPP..LHD199106-199308

MAKER OPTION

main88717-33040iSXV10,VCV10..JPP..LHD199106-199308

DEALER OPTION

main88717-33060iSXV10,VCV10..JPP..RHD199106-199308

DEALER OPTION

main88717-33070iVCV10..JPP..RHD199408-199608

NO.1

main88717-33070iVCV10..JPP..RHD199408-199608

MAKER OPTION,NO.1

main88717-33080iVCV10..JPP..LHD199308-199608

MAKER OPTION

main88717-33100iSXV10..JPP..RHD199408-199608

DEALER OPTION

main88717-33100iSXV10..JPP..RHD199408-199608

MAKER OPTION,NO.2

main88717-33100iVCV10..JPP..RHD199408-199608

NO.2

main88717-33100iSXV10..JPP..RHD199308-199408

main88717-33110iSXV10..JPP..LHD199308-199608

DEALER OPTION

88723BLABEL, COOLER SERVICE CAUTION

main88723-12100iSXV10..JPP199308-199608

SHROUD FAN

main88723-12100iSXV10..JPP199106-199608

AIR CONDITIONER,SHROUD FAN

main88723-14010iSXV10..JPP199308-199608

E/G HOOD

main88723-14010iVCV10..JPP199408-199608

AIR CONDITIONER,E/G HOOD

main88723-24010iVCV10..JPP199106-199308

AIR CONDITIONER,SHROUD FAN

main88723-28100iVCV10..JPP199106-199308

AIR CONDITIONER (DOP),SHROUD FAN

main88723-33020iSXV10,VCV10..JPP..LHD199109-199308

DEALER OPT OT *FRG & MAKER OPT,E/G HOOD

88891APACKING A (FOR COOLER)

main88578-33010iSXV10,VCV10..JPP199106-199608

827112B640WIRE, FUSE TO FUSE(FOR COMBUSTION HEATER)

main82711-2B640

8846724050CUSHION, COOLER CONDENSER, NO.1

main88467-24050

8846730270CUSHION, COOLER CONDENSER, NO.1

main88467-30270

8856933010CLAMP (FOR COOLER RELAY)

main88569-33010

8856933030CLAMP (FOR COOLER RELAY)

main88569-33030

8856933050CLAMP (FOR COOLER RELAY)

main88569-33050

8856933060CLAMP (FOR COOLER RELAY)

main88569-33060

8868818030BRACKET, COOLER DIAPHRAGM

main88688-18030

8868833010BRACKET, COOLER DIAPHRAGM

main88688-33010

8868833050BRACKET, COOLER DIAPHRAGM

main88688-33050

8868833060BRACKET, COOLER DIAPHRAGM

main88688-33060

8868833070BRACKET, COOLER DIAPHRAGM

main88688-33070

8871833010PIPE, COOLER REFRIGERANT SUCTION, NO.2

main88718-33010

9009900216

main90099-00216

9009904117

main90099-04117

9009905164

main90099-05164

9011906029

main90119-06029

9011906186

main90119-06186

9011906458

main90119-06458

9011906463

main90119-06463

9011906518

main90119-06518

9011906539

main90119-06539

9017906028

main90179-06028

9017906032

main90179-06032

9165140614

main91651-40614

9165140625

main91651-40625

9165140635

main91651-40635

91651B0835

main91651-B0835

48 parts on this diagram · 17 diagrams in section
